Inspektion
Die 3D-Sensoren und die KI-Software von Mech-Mind bieten vollständige, zuverlässige Lösungen für die Inspektion von Oberflächen, Abmessungen, Merkmalen von Form- und Lagetoleranzen und vielem mehr, um eine strenge Qualitätskontrolle zu gewährleisten.
Die KI- und 3D-Inspektionslösung von Mech-Mind
Qualitätsinspektion ist unerlässlich, um hohe Standards einzuhalten, Sicherheit zu gewährleisten, Kosten zu senken und das Vertrauen und die Zufriedenheit der Kunden zu steigern. Der Inspektionsprozess kann jedoch äußerst anspruchsvoll sein. Er erfordert extrem hohe Genauigkeit, schnelle Produktionsgeschwindigkeit und die Fähigkeit, Objektvariationen zu bewältigen. Dies erfordert präzise und zuverlässige Erfassungen von hochauflösenden 3D-Punktwolken sowie eine Datenverarbeitung und -überwachung in Echtzeit.

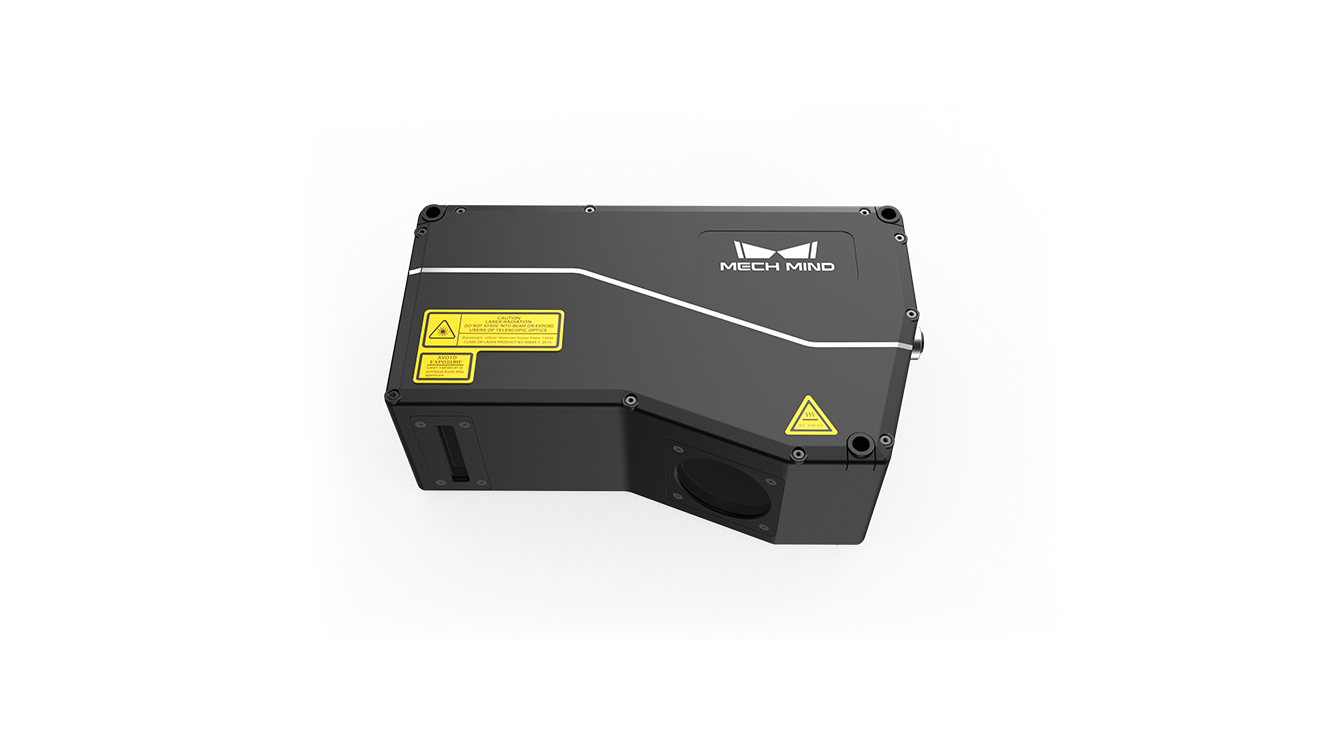

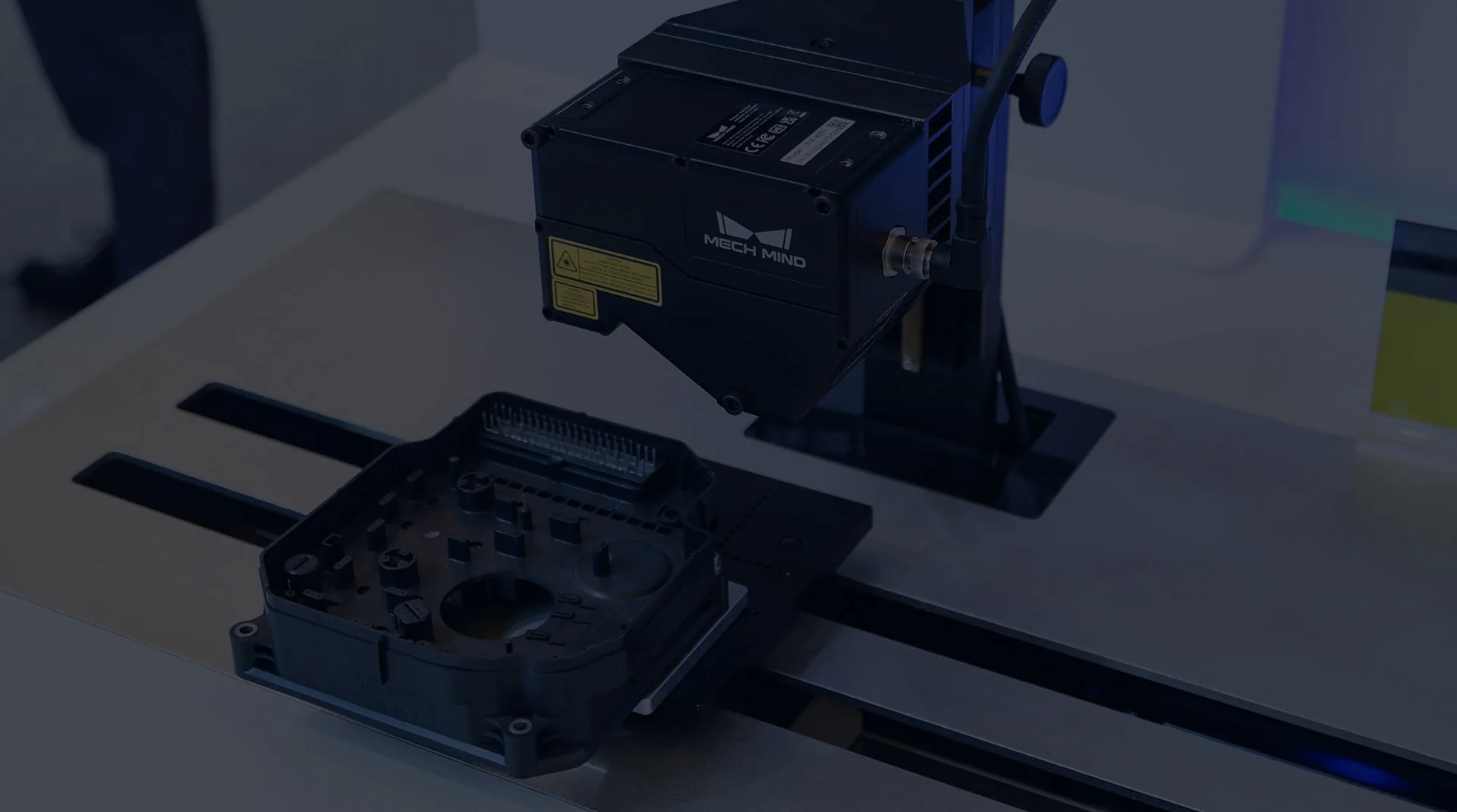

Die 3D-Laser-Profilsensoren der Mech-Eye LNX Serie wurden für anspruchsvolle Inline-Inspektionsanwendungen entwickelt. Sie zeichnen sich durch hervorragende Auflösung und Scanraten von 15 kHz aus, um auch kleinste Objekte bei Produktionsgeschwindigkeit präzise zu inspizieren. In Kombination mit unserer neuen Mech-MSR 3D-Mess- und Inspektionssoftware kann die Mech-Eye LNX Serie ein breites Spektrum an Inspektionsaufgaben durchführen, wie z.B. Defekterkennung, Dimensionsmessung, optische Texterkennung, Objektzählung und vieles mehr.
Im Zusammenspiel bieten Mech-Eye LNX und Mech-MSR eine umfassende Inspektionslösung, die die Stärken des jeweils anderen nutzt, um die vielfältigen Inspektionsanforderungen in verschiedenen Branchen zu erfüllen.
Inspektion mit Präzision und Zuverlässigkeit
Jedes Detail inspizieren
Sehen Sie die feinsten Details mit einer Auflösung von bis zu 4K+.
Schnell inspizieren
Inspizieren Sie mit Geschwindigkeiten von bis zu 15 kHz, um das Tempo der Inline-Produktion einzuhalten.
„Alles“ inspizieren
Inspizieren Sie Oberflächen, Abmessungen, Formen, Quantitäten, Merkmale von Form- und Lagetoleranzen und vieles mehr.
Entdecken Sie die Vorteile der Qualitätsinspektionslösung von Mech-Mind.
Egal, ob Sie elektronische Komponenten profilieren, die Qualität von Schweißnähten prüfen oder Dellen und Kratzer auf der Oberfläche erkennen möchten, wir haben das Richtige für Sie.
Profitieren Sie von der einfachen und effizienten Konfiguration, Einrichtung, Datenerfassung und Inbetriebnahme. Sofortige Inspektion direkt nach dem Auspacken.
Inspizieren Sie fast alle anspruchsvollen Materialien wie reflektierende, transparente, dunkle/absorbierende Materialien.
Erzielen Sie eine zuverlässige Leistung bei verschiedenen Objektvarianten und in komplexen industriellen Umgebungen.
Finden Sie den richtigen 3D-Sensor für Ihre Anwendungen.

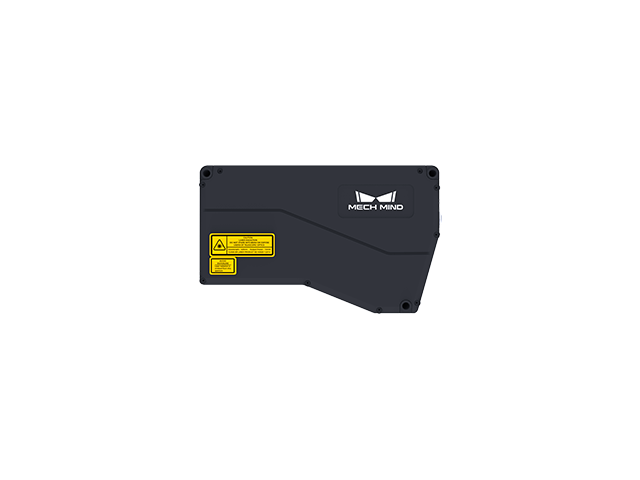

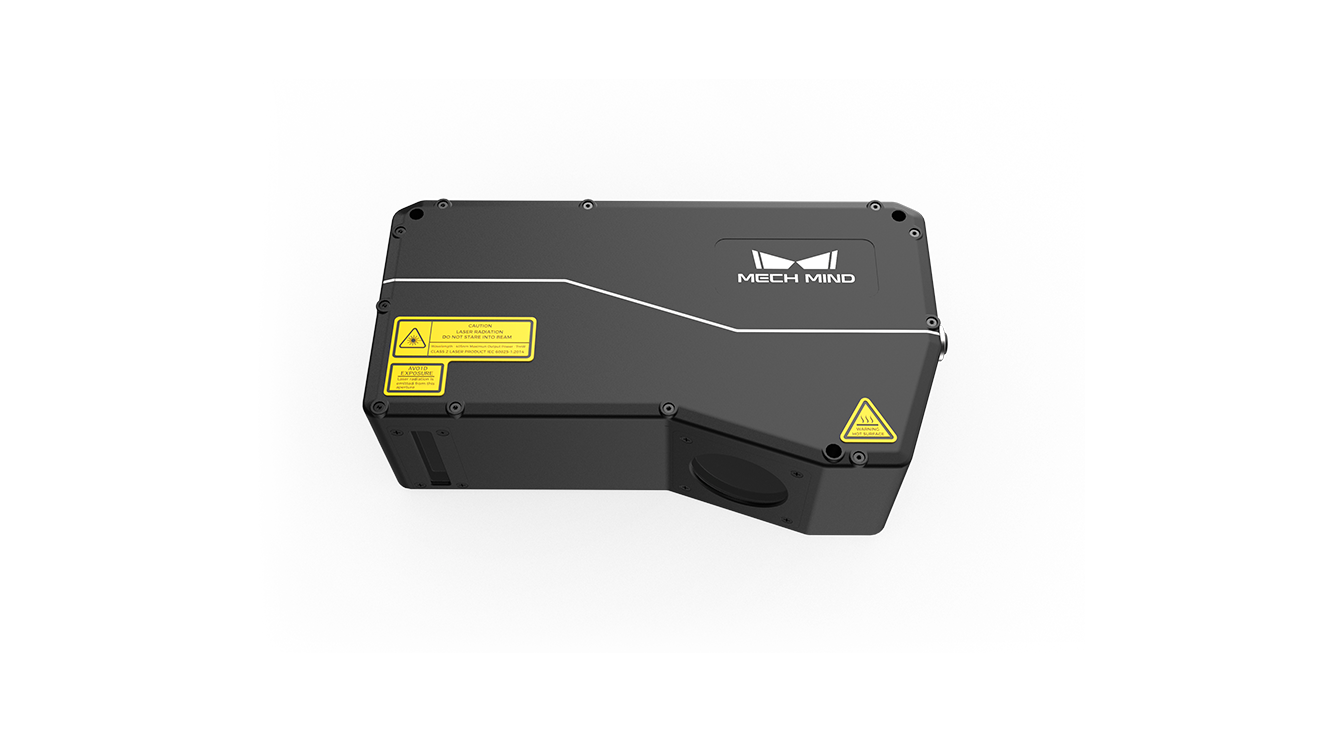

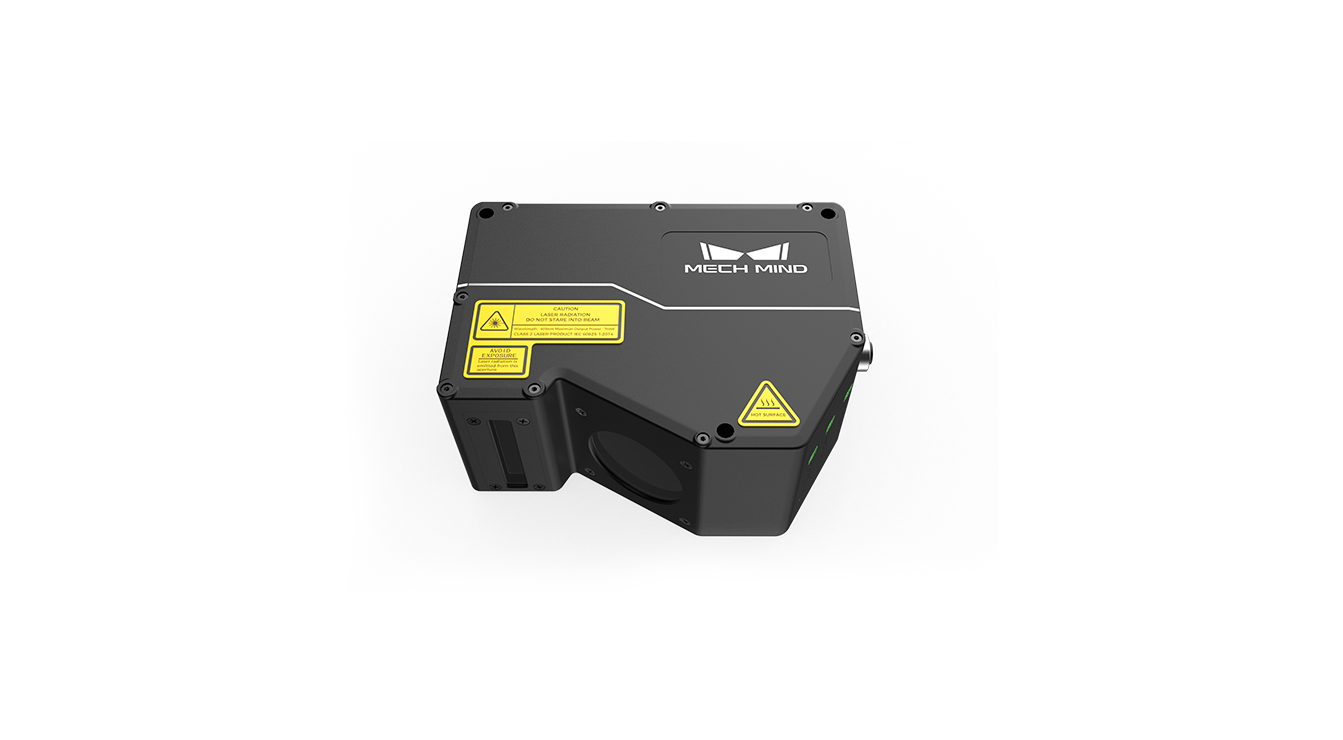

LNX-8030-GL
Klicken Sie, um mehr zu erfahren.
LNX-8080-GL
Klicken Sie, um mehr zu erfahren.
LNX-8300-GL
Klicken Sie, um mehr zu erfahren.

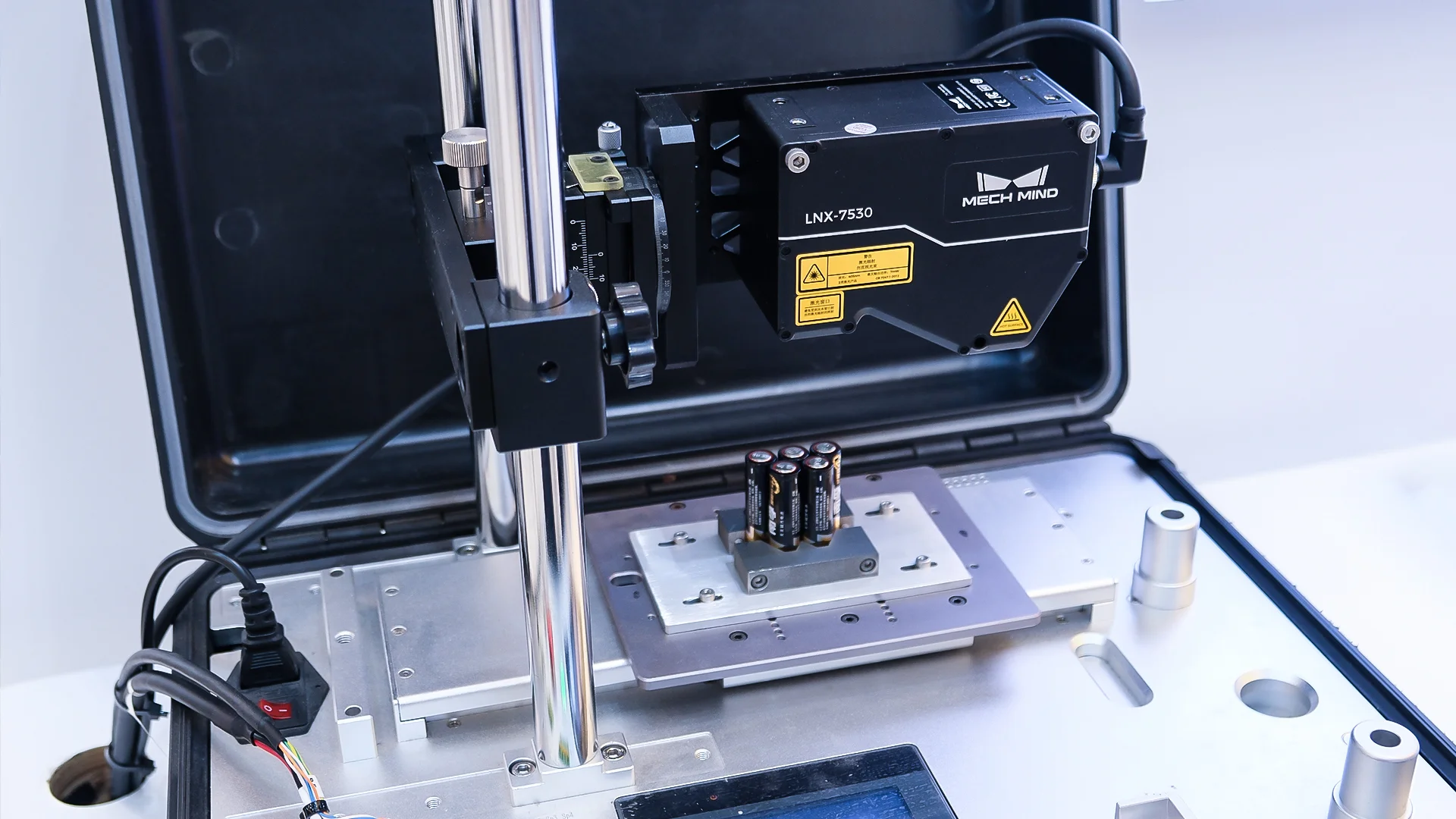

LNX-7530-GL
Klicken Sie, um mehr zu erfahren.
LNX-7580-GL
Klicken Sie, um mehr zu erfahren.
LNX-75300-GL
Klicken Sie, um mehr zu erfahren.
| Modell | LNX-8030-GL | LNX-8080-GL | LNX-8300-GL | LNX-7530-GL | LNX-7580-GL | LNX-75300-GL |
|---|---|---|---|---|---|---|
| Scanrate | 3,3–15 kHz | 3,3–15 kHz | 3,3–15 kHz | 2–10 kHz | 2–10 kHz | 2–10 kHz |
| Datenpunkte/Profil | 4.096 | 4.096 | 4.096 | 3.200 | 3.200 | 3.200 |
| Wiederholgenauigkeit in Z-Achse | 0,2 µm | 0,5 µm | 2 µm | 0,2 µm | 0,5 µm | 2 µm |
| Referenzabstand | 78 mm | 250 mm | 325 mm | 78 mm | 250 mm | 325 mm |
| Auflösung in X-Achse | 9 µm | 23,5 µm | 105 µm | 11 µm | 28 µm | 132 µm |
| Messbereich in Z-Achse | 30 mm | 100 mm | 305 mm | 25 mm | 76 mm | 295 mm |
| Messbereich in X-Achse (FAR-Seite) | 37 mm | 96 mm | 430 mm | 35 mm | 89 mm | 422 mm |
| Messbereich in X-Achse (NEAR-Seite) | 33 mm | 76 mm | 230 mm | 31 mm | 72 mm | 219 mm |
| Messbereich in X-Achse (Referenzabstand) | 35 mm | 89 mm | 310 mm | 33 mm | 82 mm | 300 mm |
| Linearität in Z-Achse | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. |
| Gewicht | 1,0 kg | 1,2 kg | 1,4 kg | 1,0 kg | 1,2 kg | 1,4 kg |
| Abmessungen | 133 × 61 × 102 mm | 182 × 63 × 112 mm | 195 × 61 × 109 mm | 133 × 61 × 102 mm | 182 × 63 × 112 mm | 195 × 61 × 109 mm |
1. Für detaillierte Produktspezifikationen konsultieren Sie bitte Mech-Mind Documentation.
2. Die Produktspezifikationen unterliegen der offiziellen Website von Mech-Mind.

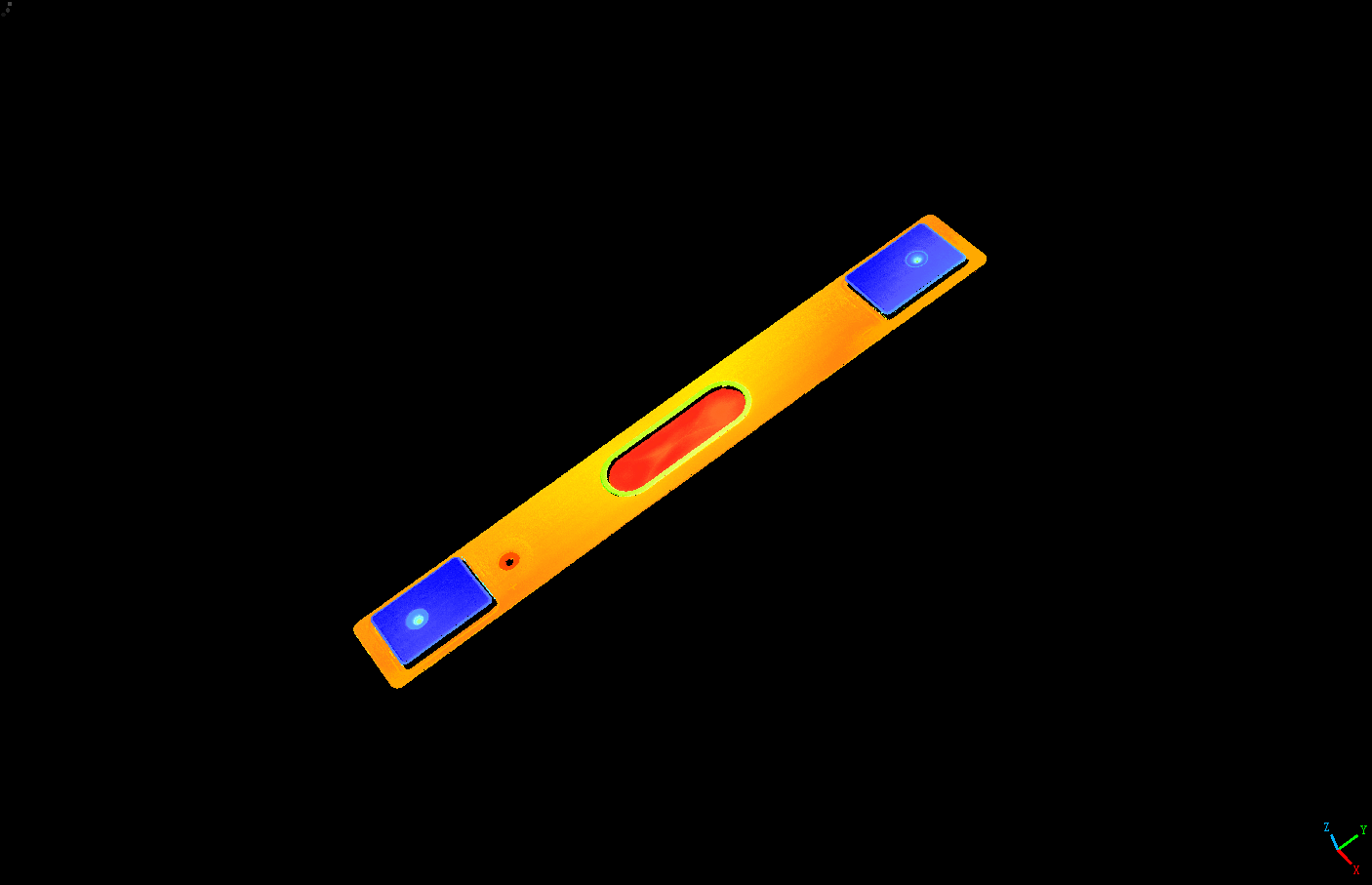

Erleben Sie die Qualität unserer 3D-Punktwolken

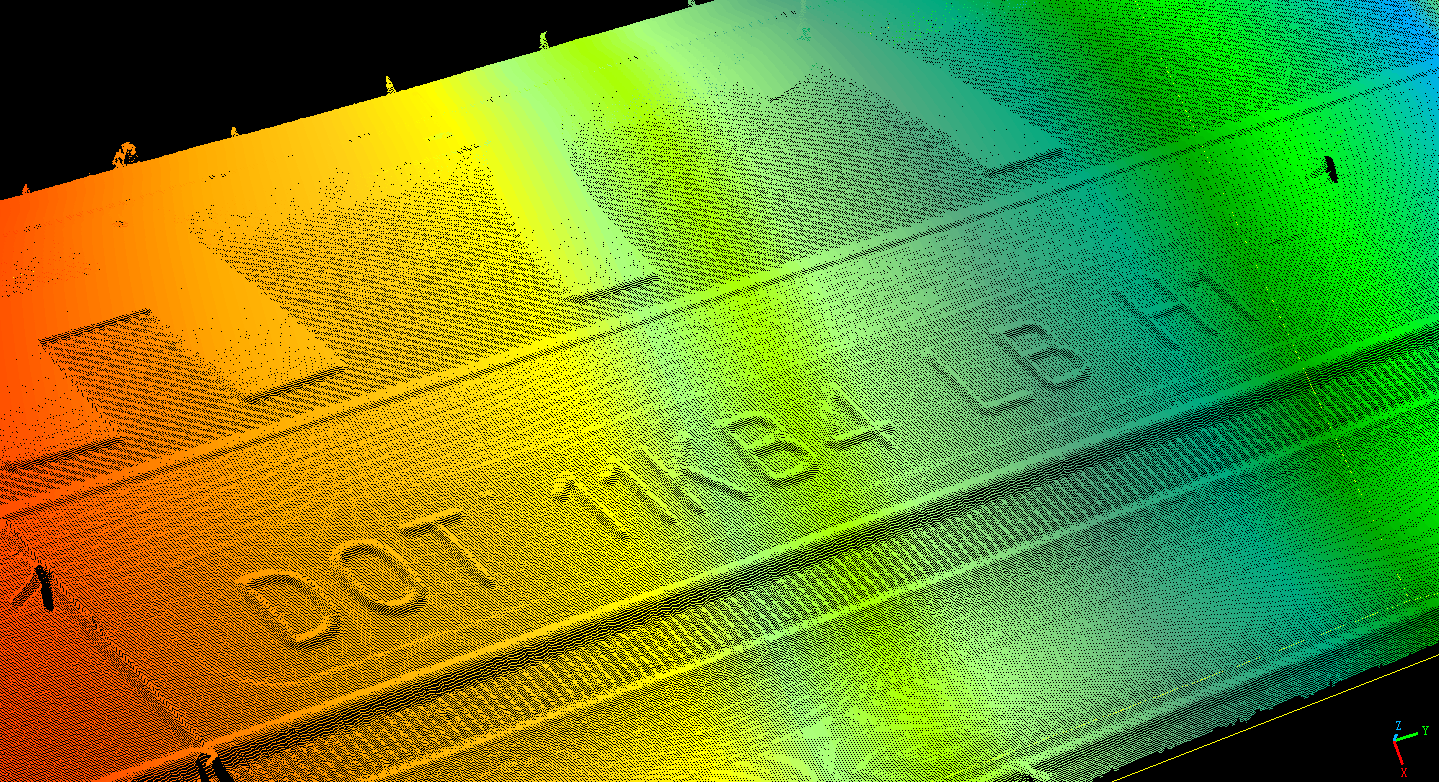

DOT-Code am Reifen
DOT-Code am Reifen
Batteriezellendeckel
Batteriezellendeckel

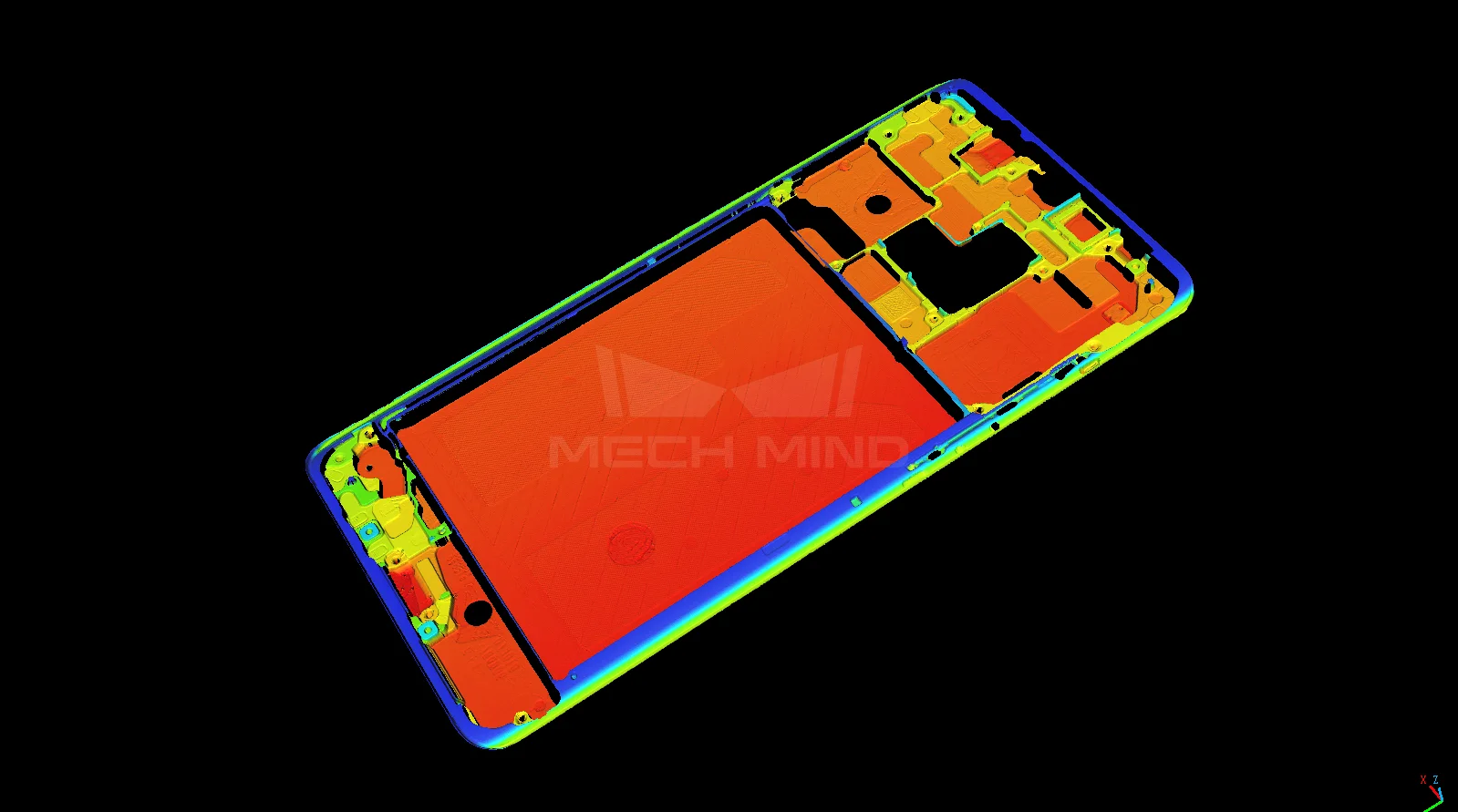

Smartphone-Mittelplatte
Smartphone-Mittelplatte

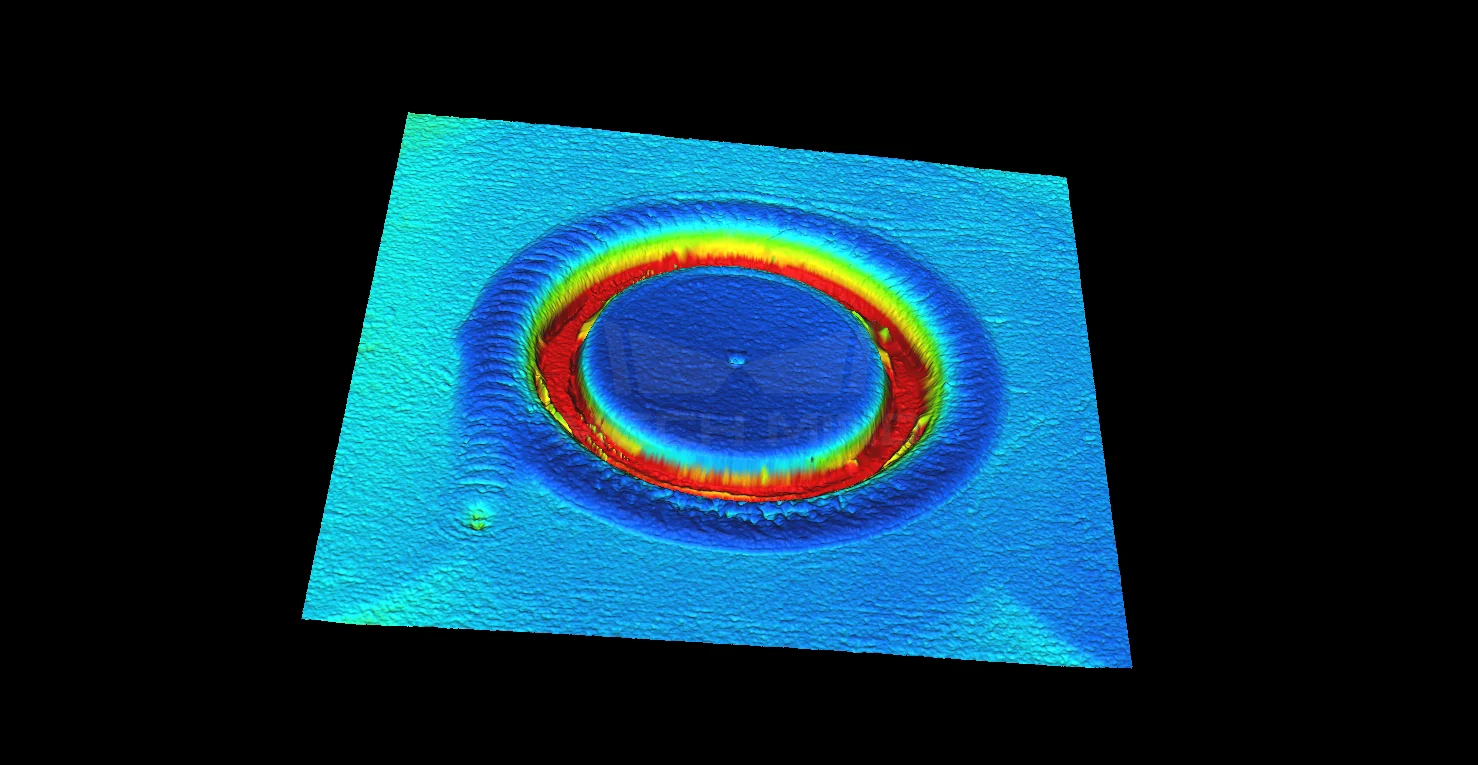

Batteriedichtung
Batteriedichtung

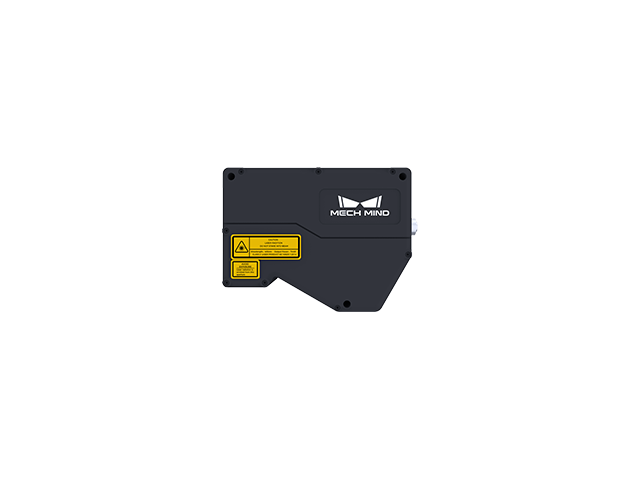

LNX-75300-GL

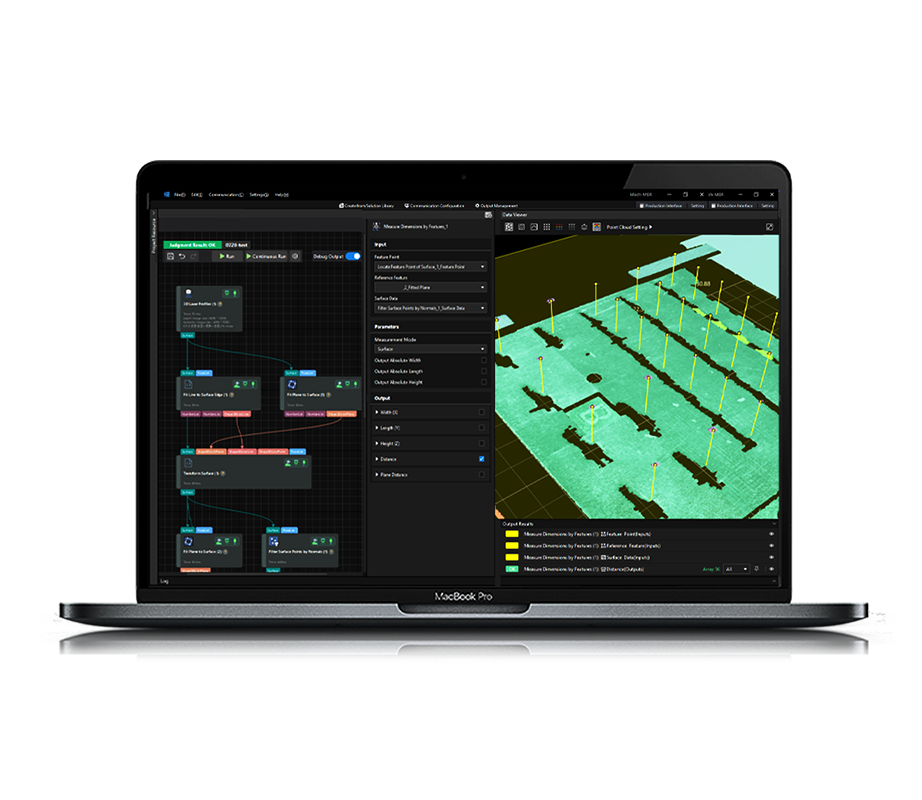

Mech-MSR
3D-Mess- und Inspektionssoftware
Mech-MSR ist eine völlig neue KI-Software, die für 3D-Mess- und Inspektionsanwendungen entwickelt wurde. Durch den Einsatz auf Mech-Eye LNX 3D-Laser-Profilsensoren kann Mech-MSR schnell End-to-End-Inspektionslösungen erstellen und eine hervorragende Benutzererfahrung wie nie zuvor bieten.

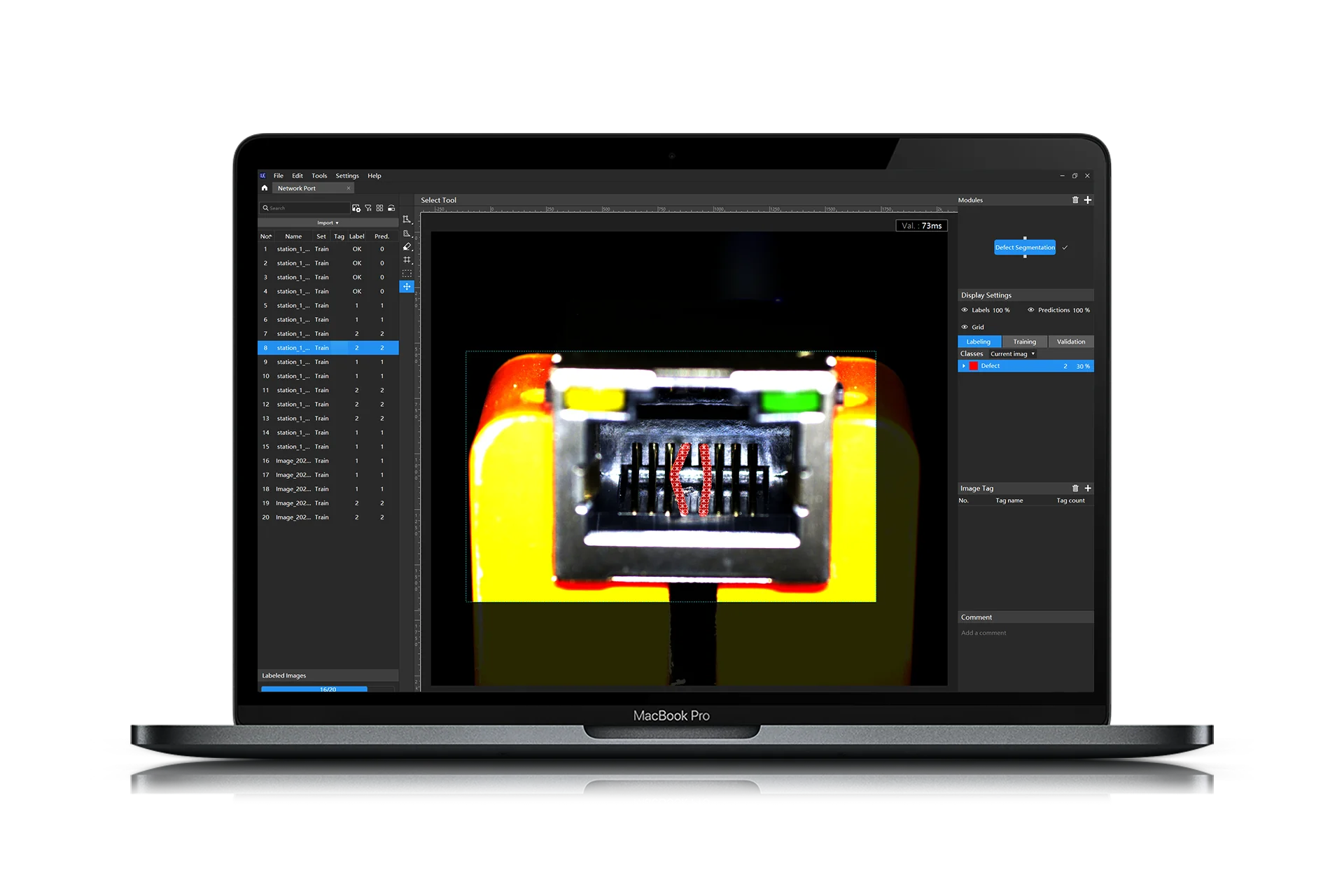

MEHR ERFAHRENMech-DLK
Deep Learning Software
Mech-DLK ist eine vielseitige Deep-Learning-Software, die komplexe Visionsaufgaben löst. Sie ermöglicht es Benutzern, Modelle schnell zu trainieren und anspruchsvolle Visionsanwendungen wie die Erkennung überlappender Objekte problemlos zu bewältigen. Mit vortrainierten Deep-Learning-Modellen kann das Greifen komplexer Teile durch Roboter einfacher denn je sein.
MEHR ERFAHRENCASES

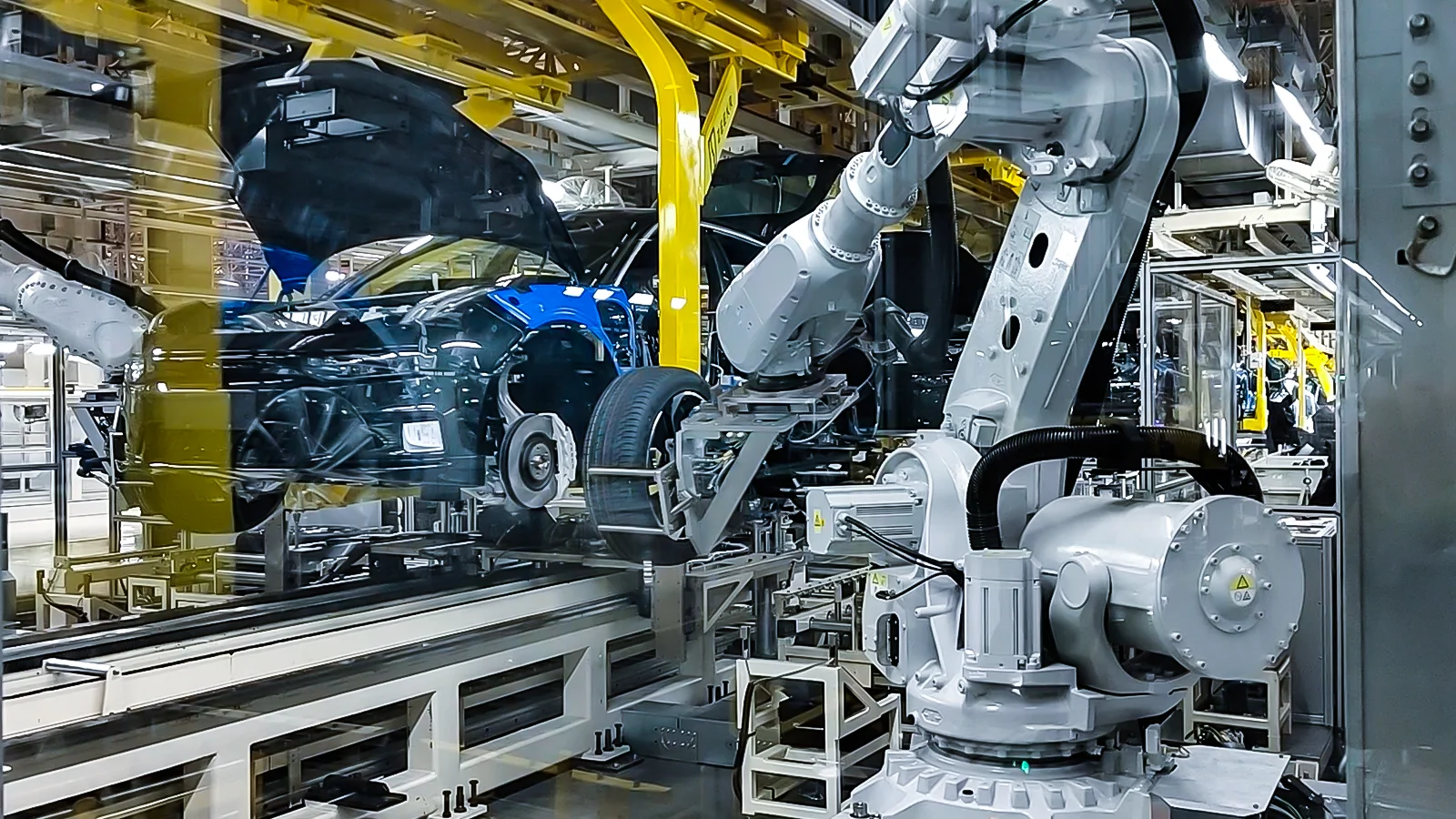

Automobilhersteller
Montage von Rädern
Das 3D-Vision-System erkennt und lokalisiert die Radnaben und führt den Roboter bei der Montage der Räder - während sich die Produktionslinie weiter bewegt.

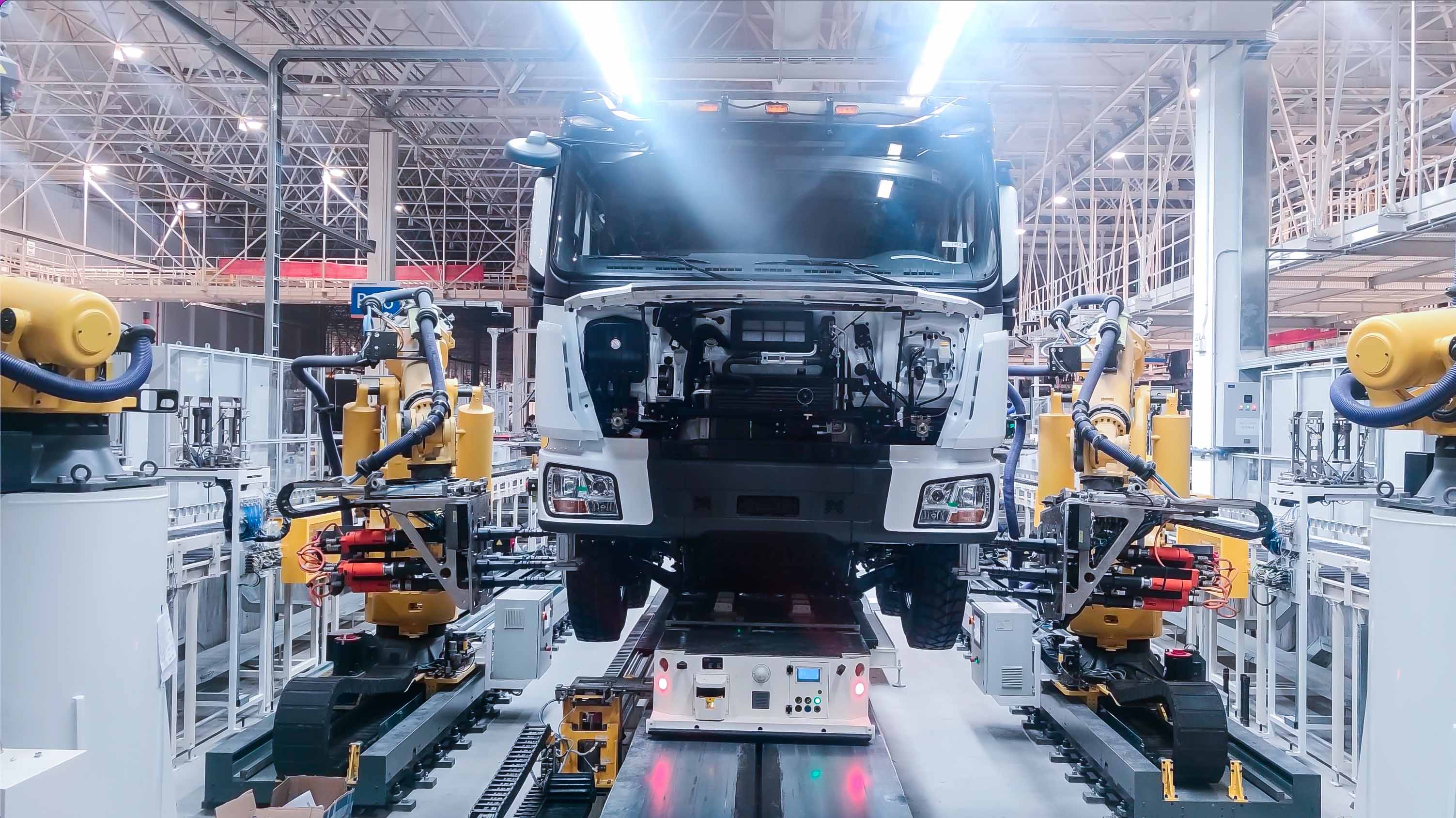

Hersteller von Schwerlastkraftwagen
Montage von Reifen
Das 3D-Vision-System erkennt die zentrale Position von Bauteilen (z. B. Reifen, Radnaben) und führt den Roboter bei der Reifenmontage.
Automobilhersteller
Handling von Türpaneelen des Autos
Mech-Eye 3D-Kameras ermöglichen in dieser Case Study das automatisierte Handling von Türpaneelen im Karosseriebau mithilfe von 3D-Vision-geführten Robotern.
