Mech-Eye LNX-7500 Serie
Kompakte Größe und hohe Präzision
| Scanrate | 2–10 kHz |
| Wiederholgenauigkeit in Z-Achse | 0,2 µm |
| Auflösung in X-Achse | 11 µm |
| Messbereich in X-Achse (FAR-Seite) | 35 mm |
| Messbereich in X-Achse (Referenzabstand) | 33 mm |
| Messbereich in X-Achse (NEAR-Seite) | 31 mm |
| Messbereich in Z-Achse | 25 mm |
| Referenzabstand | 78 mm |
| Datenpunkte/Profil | 3.200 |
Alle winzigen Details problemlos darstellen

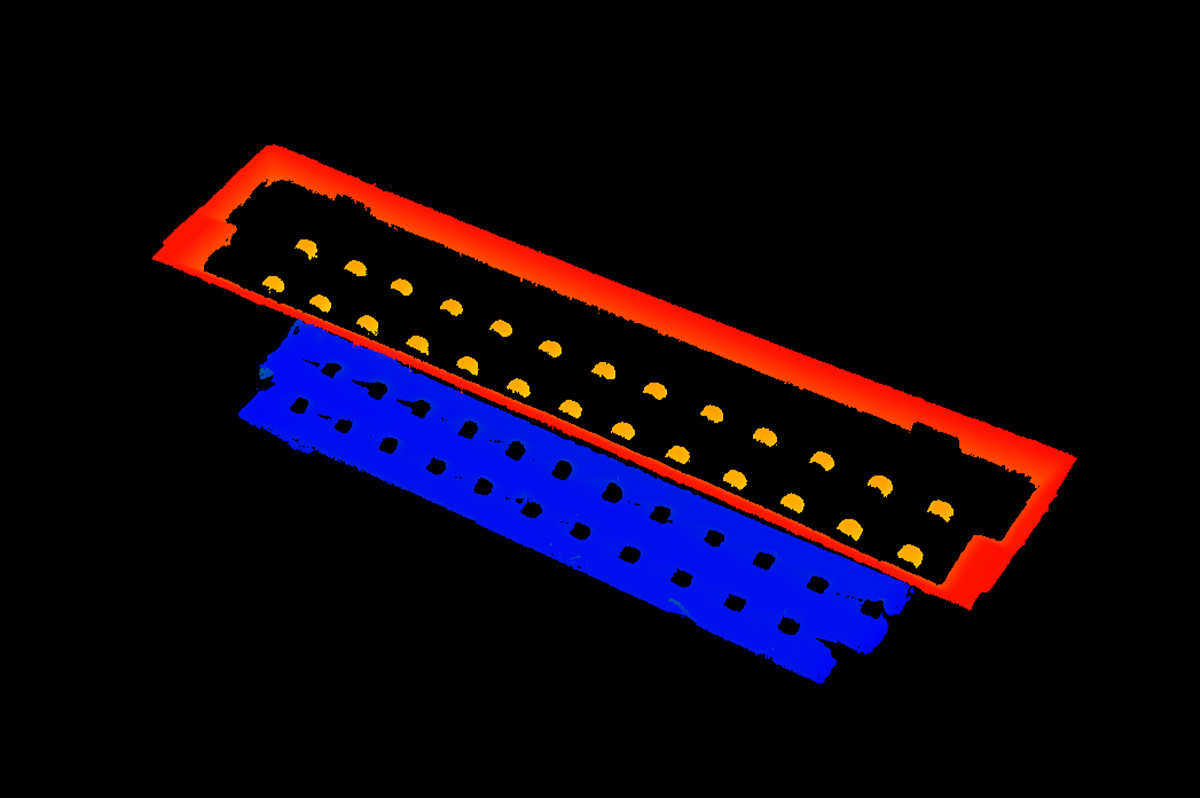

Pins des Steckverbinders
Pins des Steckverbinders

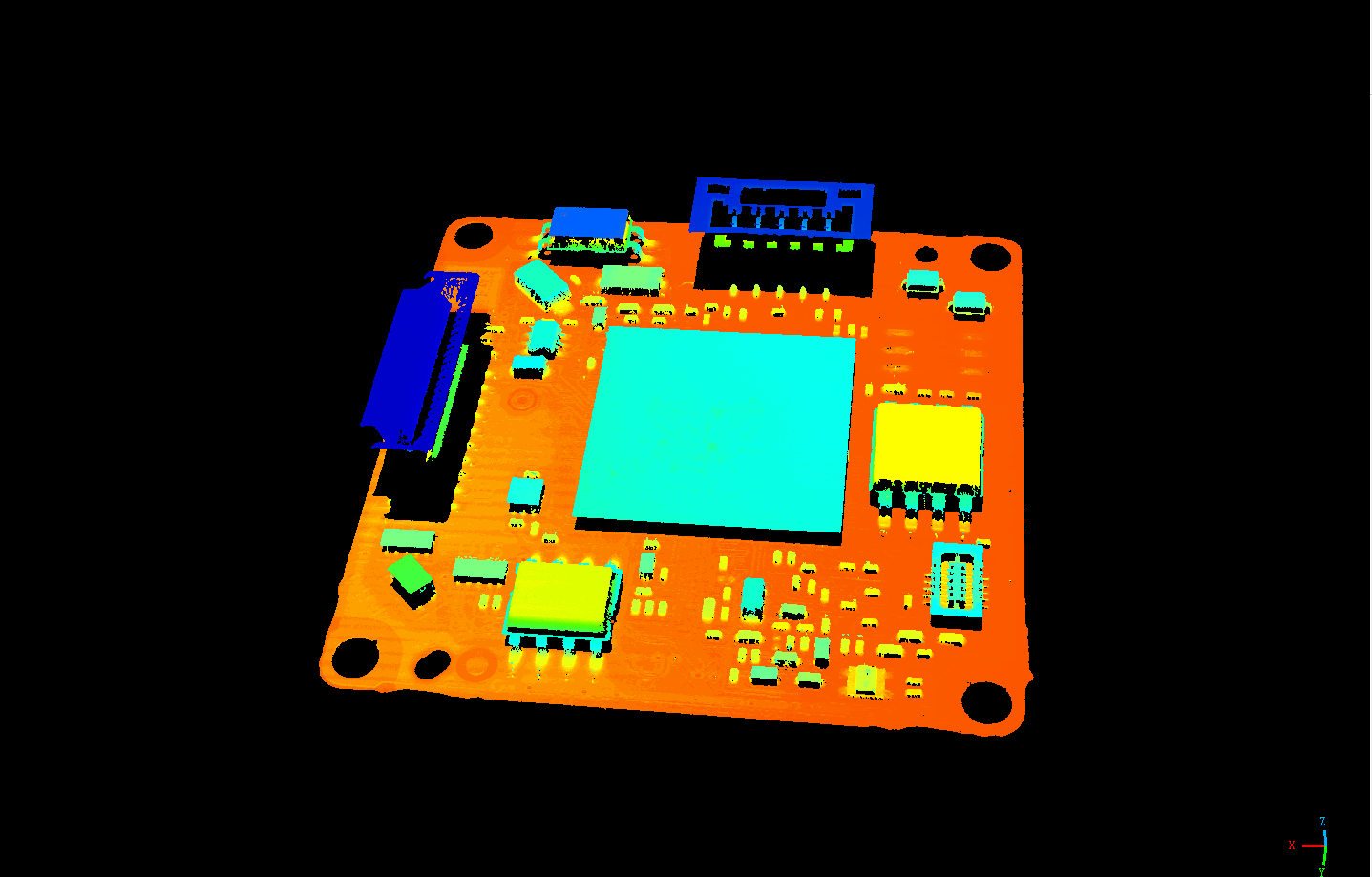

Leiterplatte
Leiterplatte

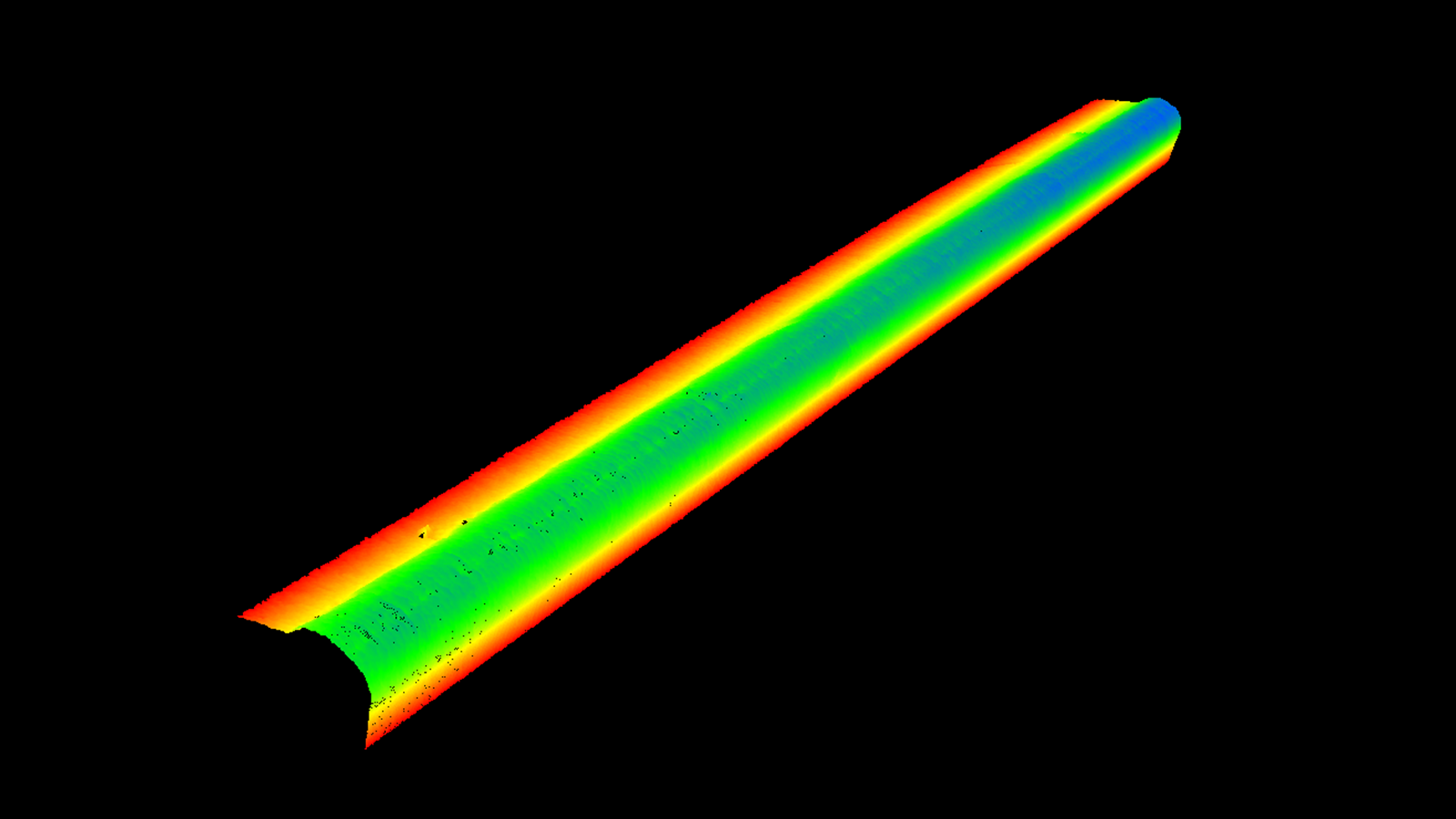

Zelldeckel-Schweißnaht
Zelldeckel-Schweißnaht

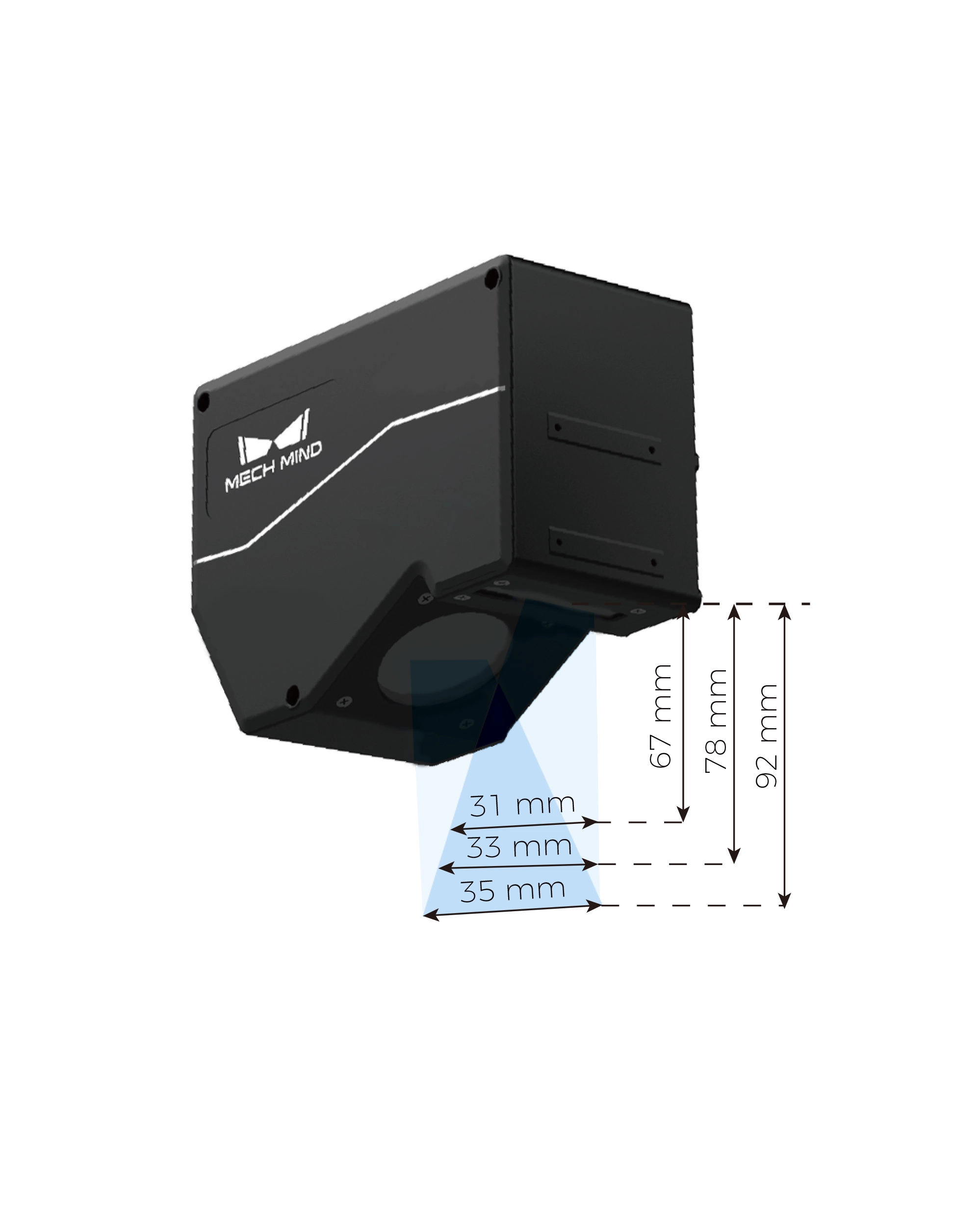

Die Auflösung in X-Achse von LNX-7530-GL erreicht 11 µm und seine Wiederholgenauigkeit in Z-Achse beträgt nur 0,2 µm mit einer Linearität von ± 0,02 % von v.E. Das fortschrittliche optische Designs und die selbst entwickelten KI-Algorithmen ermöglichen es dem Sensor, 3.200 Datenpunkte pro Profil zu liefern. Der 3D-Laser-Profilsensor LNX-7530-GL wurde ausgelegt, um die Anwendungen zur Erkennung von äußerst feinen Merkmalen wie Dellen, Spalten und Kanten zu erfüllen.
Erfassen Sie kleinste Details mit mikrometergenauer Präzision.

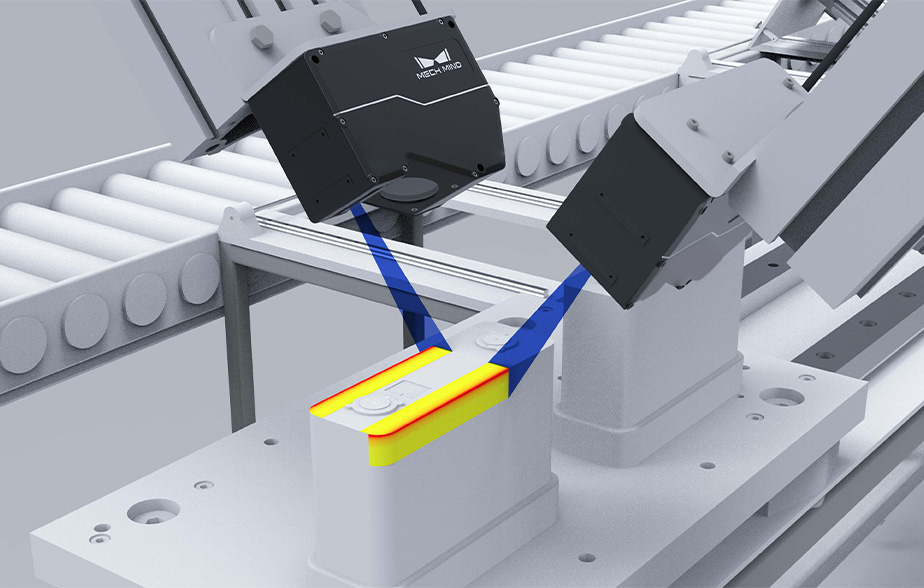

Inspektion von Zellendeckelschweißung
Der hochpräzise Sensor mit leistungsstarken Algorithmen kann Defekte auf Pixelebene segmentieren und erkennen und ermöglicht so eine klare Bildgebung von winzigen Schweißnähten, was eine genaue und effiziente Inspektion gewährleistet.

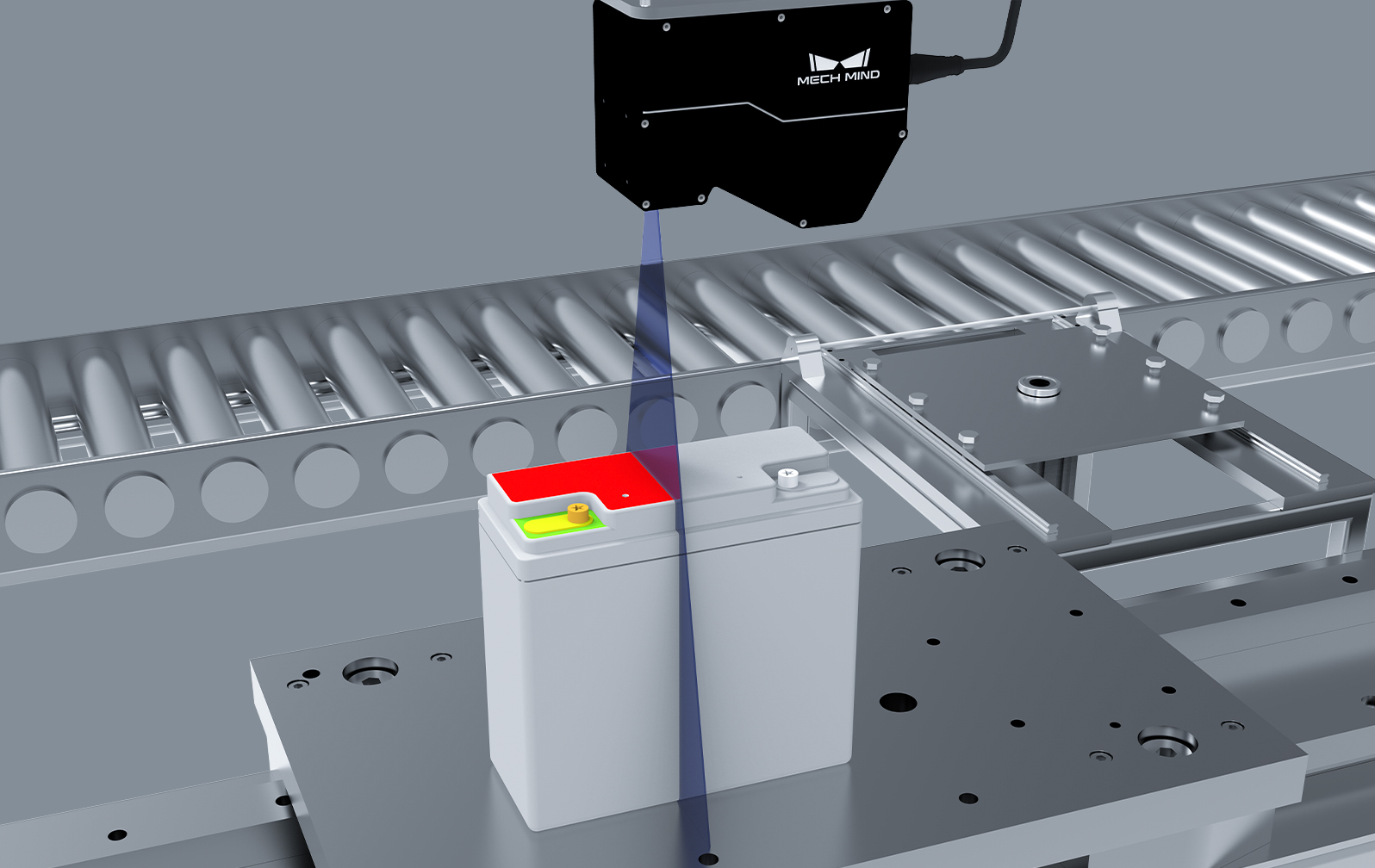

Inspektion von Batterieklemmenschweißung
Der Sensor zeichnet sich durch eine hohe Auflösung und eine hohe Scanrate aus und ermöglicht somit hochpräzise und schnelle Messungen, was den Anforderungen an eine hohe Produktivität und Effizienz in der tatsächlichen Produktion entspricht.

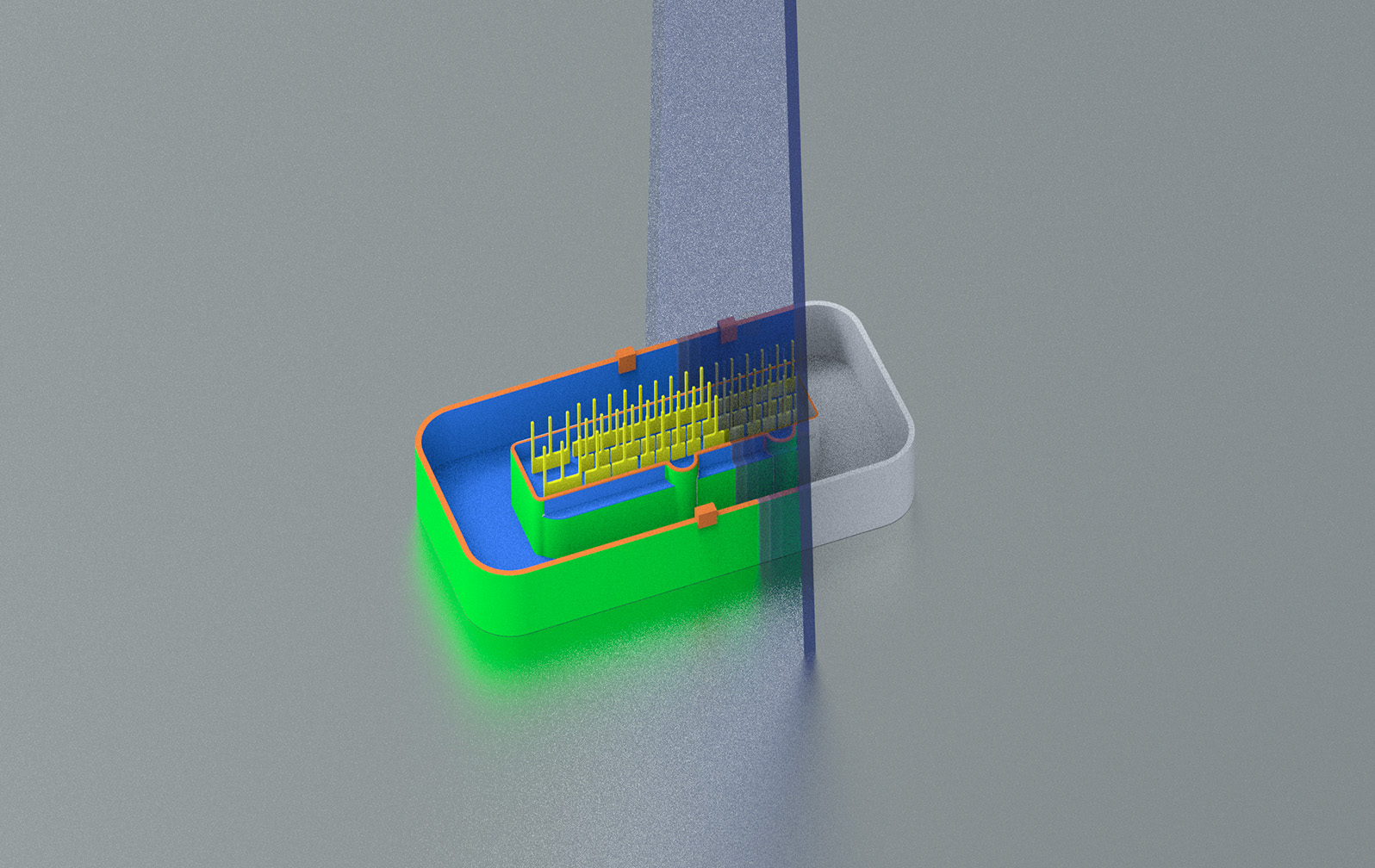

Inspektion von Steckverbinder-Pins
Der Sensor generiert hochdichte und hochauflösende Profildaten und detaillierte 3D-Punktwolken für winzige und reflektierende Pins. Die robusten Algorithmen bewältigen effektiv die verrauschten Daten, die durch Reflexionen entstehen.
Spezifikation
| Modell | LNX-7515-GL | LNX-7530-GL | LNX-7580-GL | LNX-75150-GL | LNX-75300-GL |
|---|---|---|---|---|---|
| Scanrate | 2–10 kHz | 2–10 kHz | 2–10 kHz | 2–10 kHz | 2–10 kHz |
| Wiederholgenauigkeit in Z-Achse | 0,15 μm | 0,2 µm | 0,5 µm | 1,5 μm | 2 µm |
| Auflösung in X-Achse | 4 μm | 11 µm | 28 µm | 52 μm | 132 µm |
| Messbereich in X-Achse (FAR-Seite) | 13 mm | 35 mm | 89 mm | 167 mm | 422 mm |
| Messbereich in X-Achse (Referenzabstand) | 13 mm | 33 mm | 82 mm | 150 mm | 300 mm |
| Messbereich in X-Achse (NEAR-Seite) | 12 mm | 31 mm | 72 mm | 123 mm | 219 mm |
| Messbereich in Z-Achse | 6 mm | 25 mm | 76 mm | 135 mm | 295 mm |
| Referenzabstand | 35 mm | 78 mm | 250 mm | 228 mm | 325 mm |
| Datenpunkte/Profil | 3.200 | 3.200 | 3.200 | 3.200 | 3.200 |
| Linearität in Z-Achse | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. |
| Gewicht | 1,0 kg | 1,0 kg | 1,2 kg | 1,1 kg | 1,4 kg |
| Abmessungen | 131 × 58 × 100 mm | 133 × 61 × 102 mm | 182 × 63 × 112 mm | 199 × 57 × 108 mm | 195 × 61 × 109 mm |
1. Für detaillierte Produktspezifikationen konsultieren Sie bitte Mech-Mind Documentation.
2. Die Produktspezifikationen unterliegen der offiziellen Website von Mech-Mind.
