Mech-Eye UHP
Merkmale in der Welt der Mikrometer sehen
| Arbeitsabstand | 300 ± 20 mm |
| Auflösung | 2048 × 1536 |
| Megapixel | 3 MP |
| Punkt-Z-Wert-Wiederholgenauigkeit (σ) [1] | 2,6 μm @ 0,3 m |
| Messgenauigkeit (VDI/VDE) [3] | 0,03 mm @ 0,3 m |
| Durchschnittliche Aufnahmezeit | 0,6–0,9 Sek. |
| Gewicht | 1,9 kg |
Kleinste Merkmale mit einer Genauigkeit im Mikrometerbereich erkennen

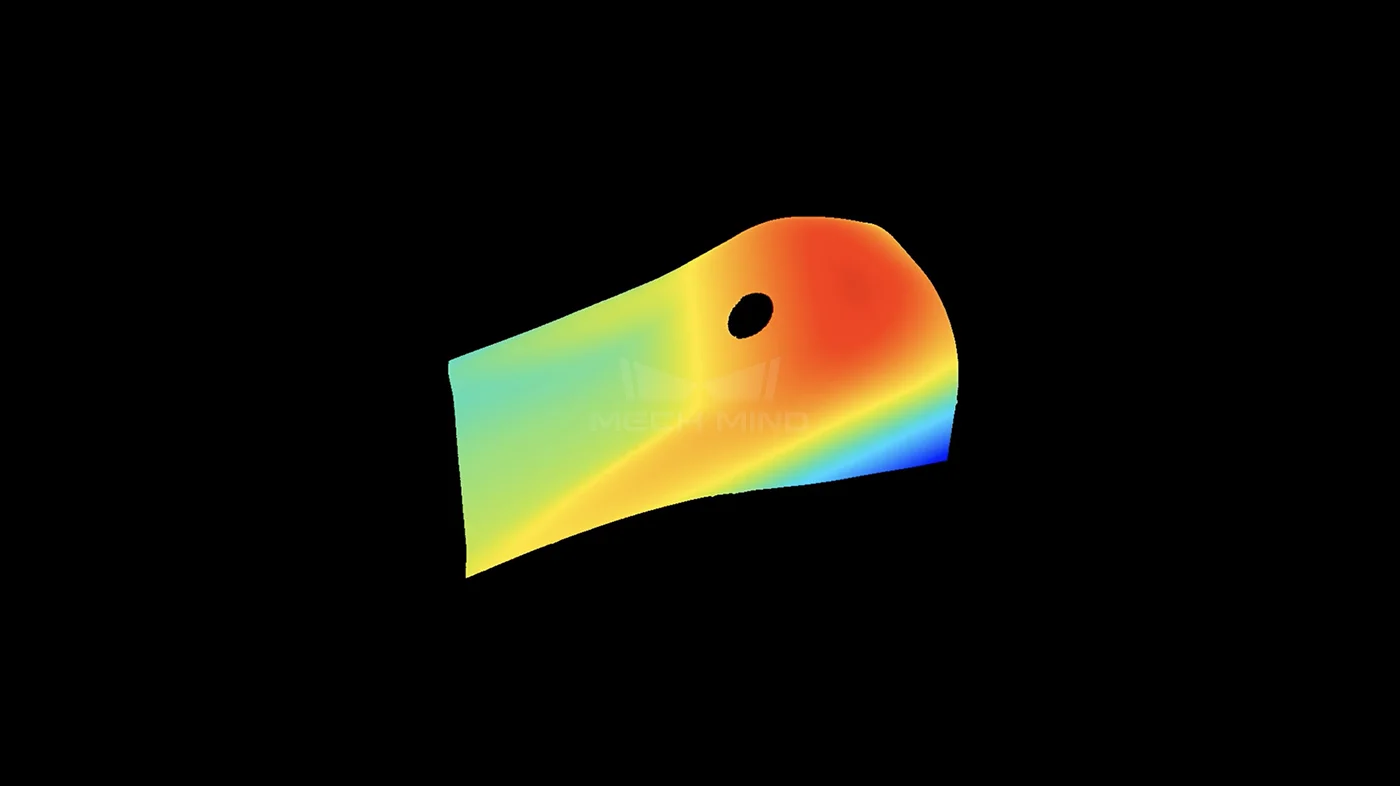

Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Reflektierendes Karosserieblechteil
Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Reflektierendes Karosserieblechteil
Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Gewindebohrung
Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Gewindebohrung

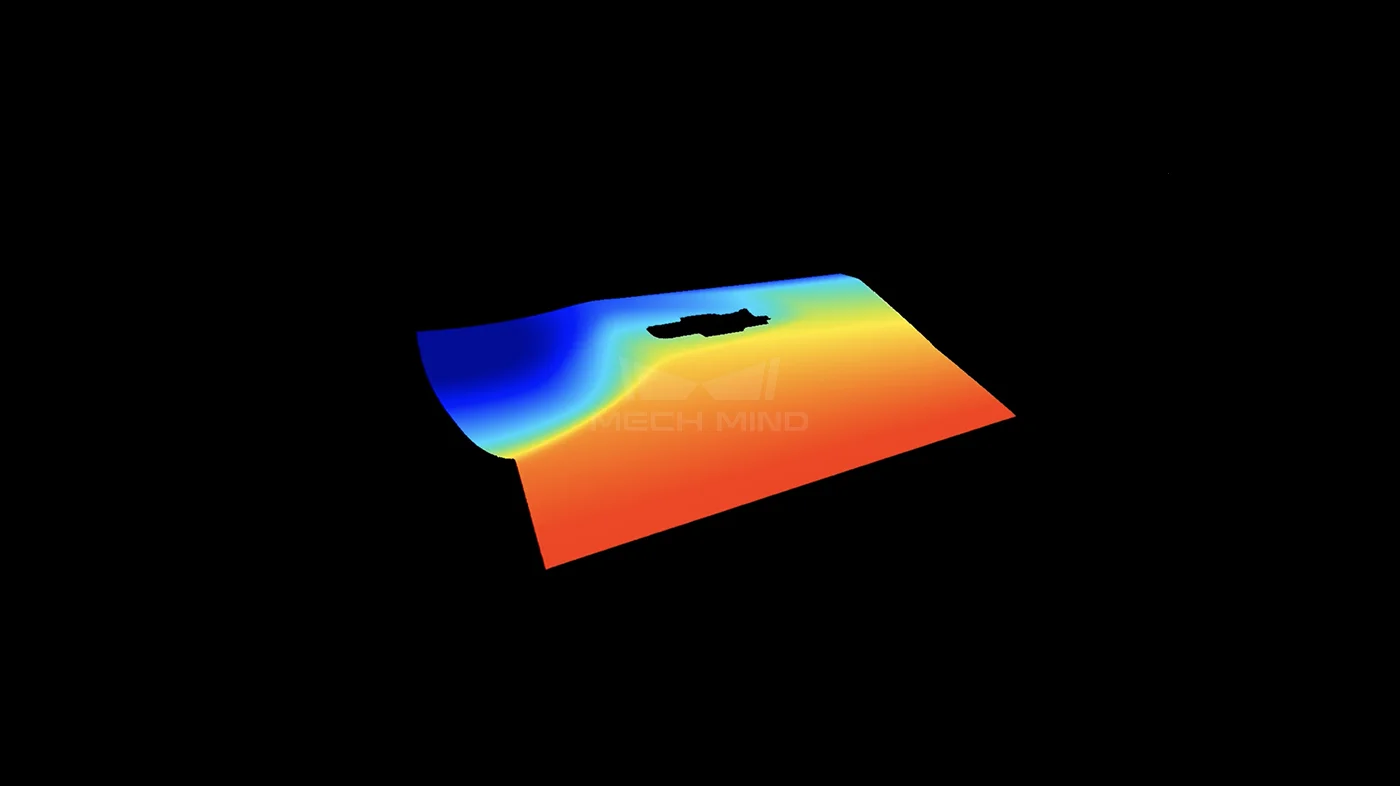

Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Türgriff mit Hochglanzlackierung
Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Türgriff mit Hochglanzlackierung
Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Reflektierender Kupferlackdraht mit einem Durchmesser von etwa 1,5 mm
Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Reflektierender Kupferlackdraht mit einem Durchmesser von etwa 1,5 mm

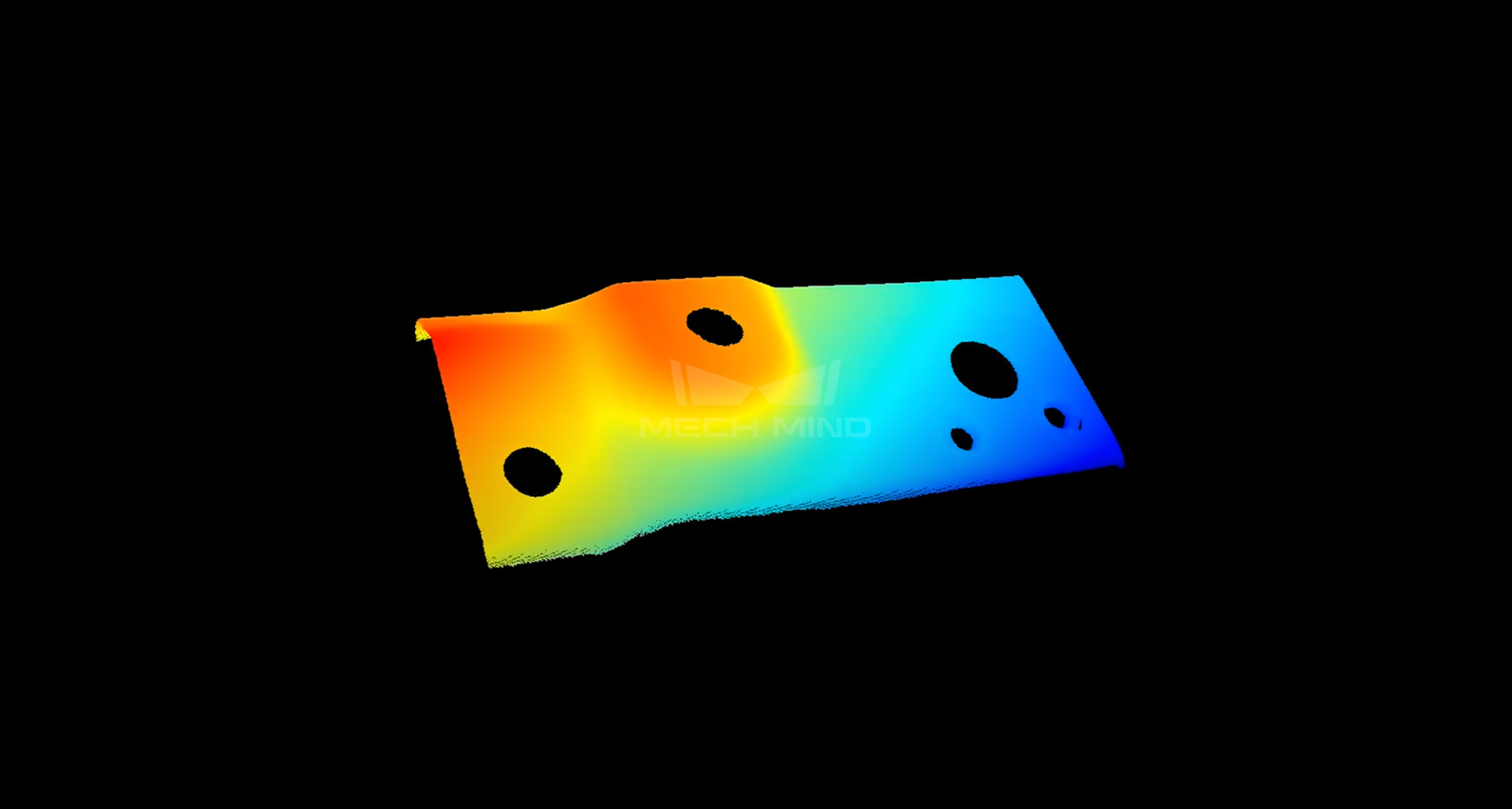

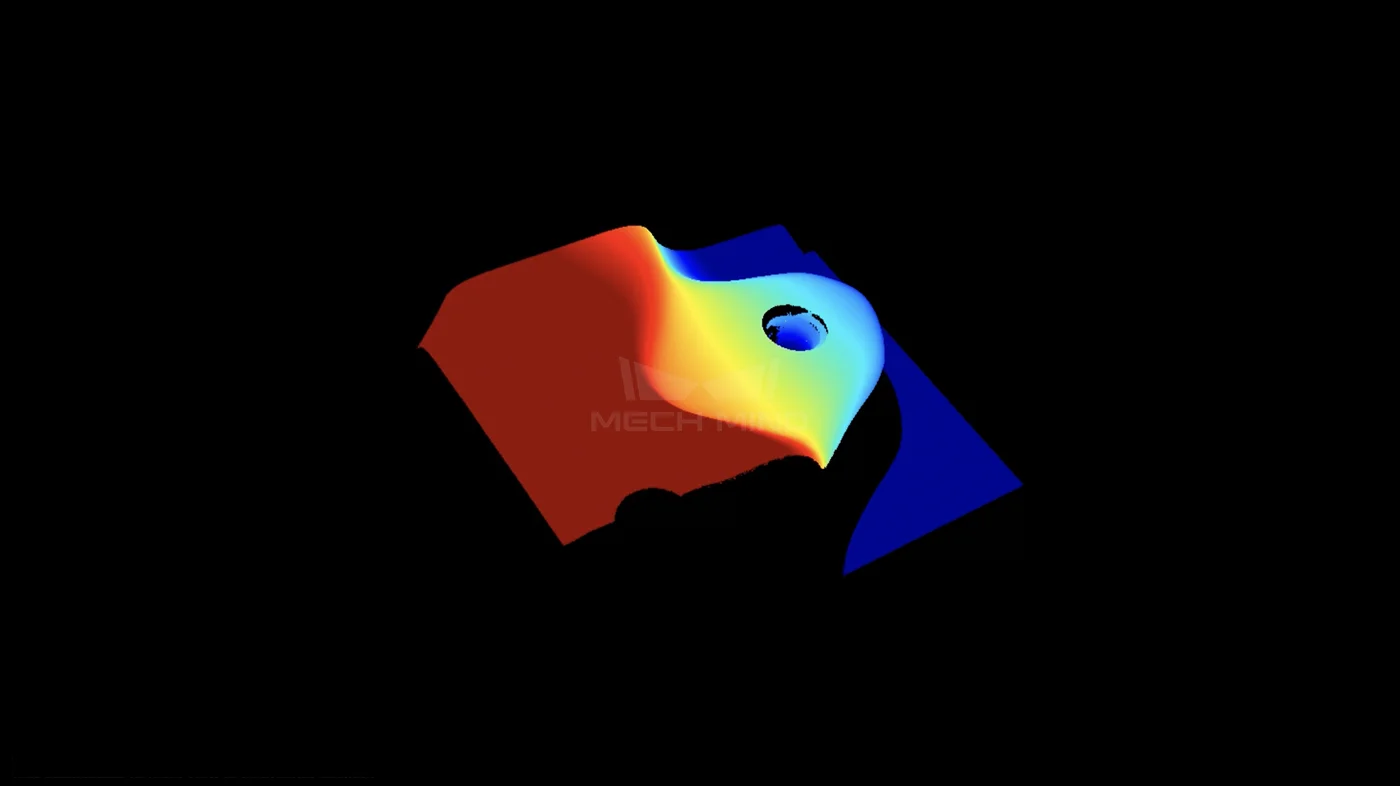

Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Reflektierendes verbeultes Blechteil
Mech-Eye UHP-140-GL @ 0,3 m, Punktwolke nach Höhe gerendert
Reflektierendes verbeultes Blechteil

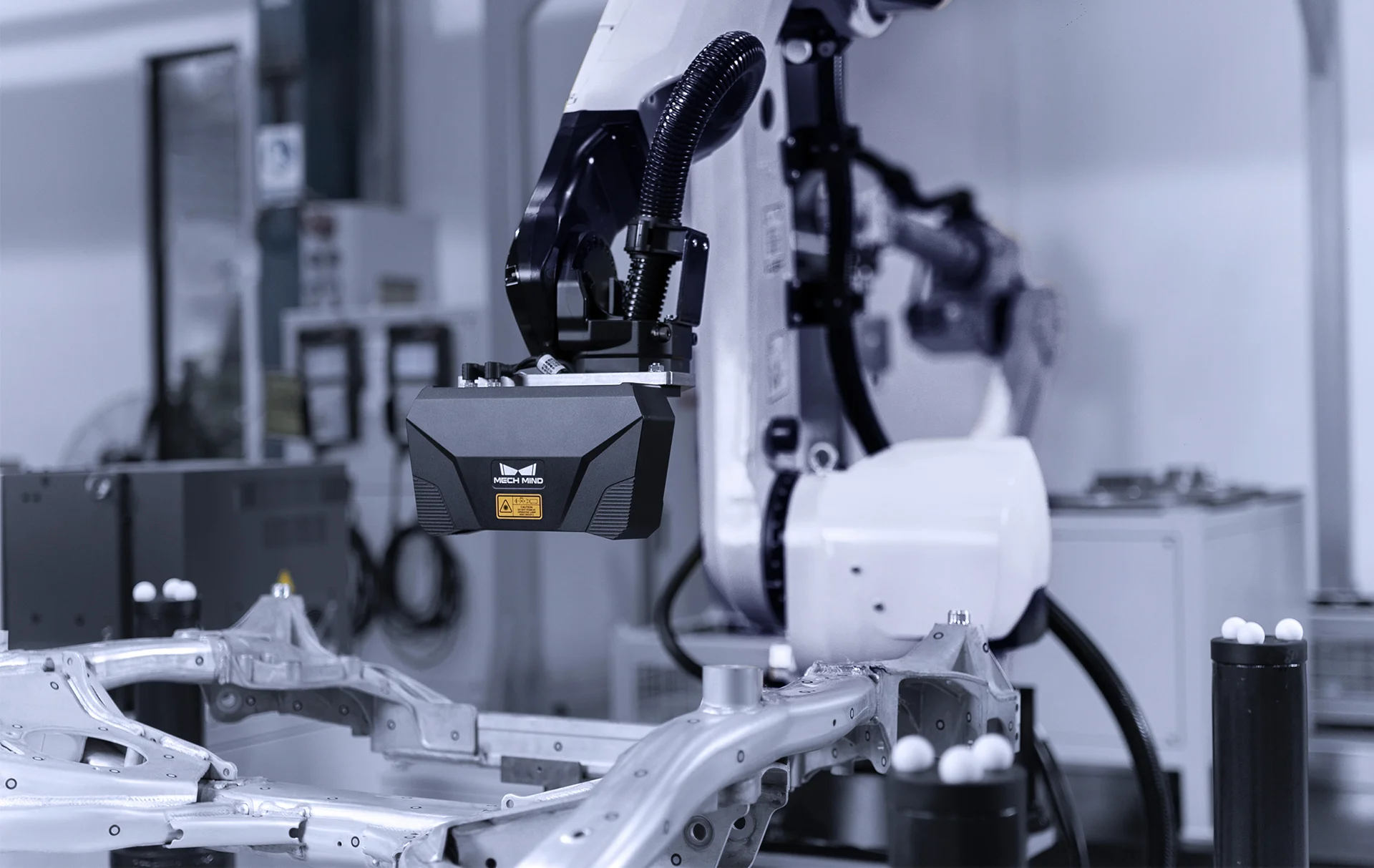

Mech-Eye UHP-140-GL ist eine industrielle 3D-Kamera, die 3D-Punktwolken mit einer Genauigkeit im Mikrometerbereich aufnimmt. Sie zeichnet sich durch eine ultrakompakte Grundfläche aus und kann leicht an einem Roboterarm montiert werden, was ein flexibles Scannen von feinen Merkmalen auf Teilen ermöglicht.
Extrem genaue 3D-Bilder in Kombination mit einer kompakten Grundfläche ermöglichen flexible und zuverlässige Lösungen für Anwendungen wie Inline-Messung, Montage und automatische Inspektion.
Entwickelt für Inline-Messung.

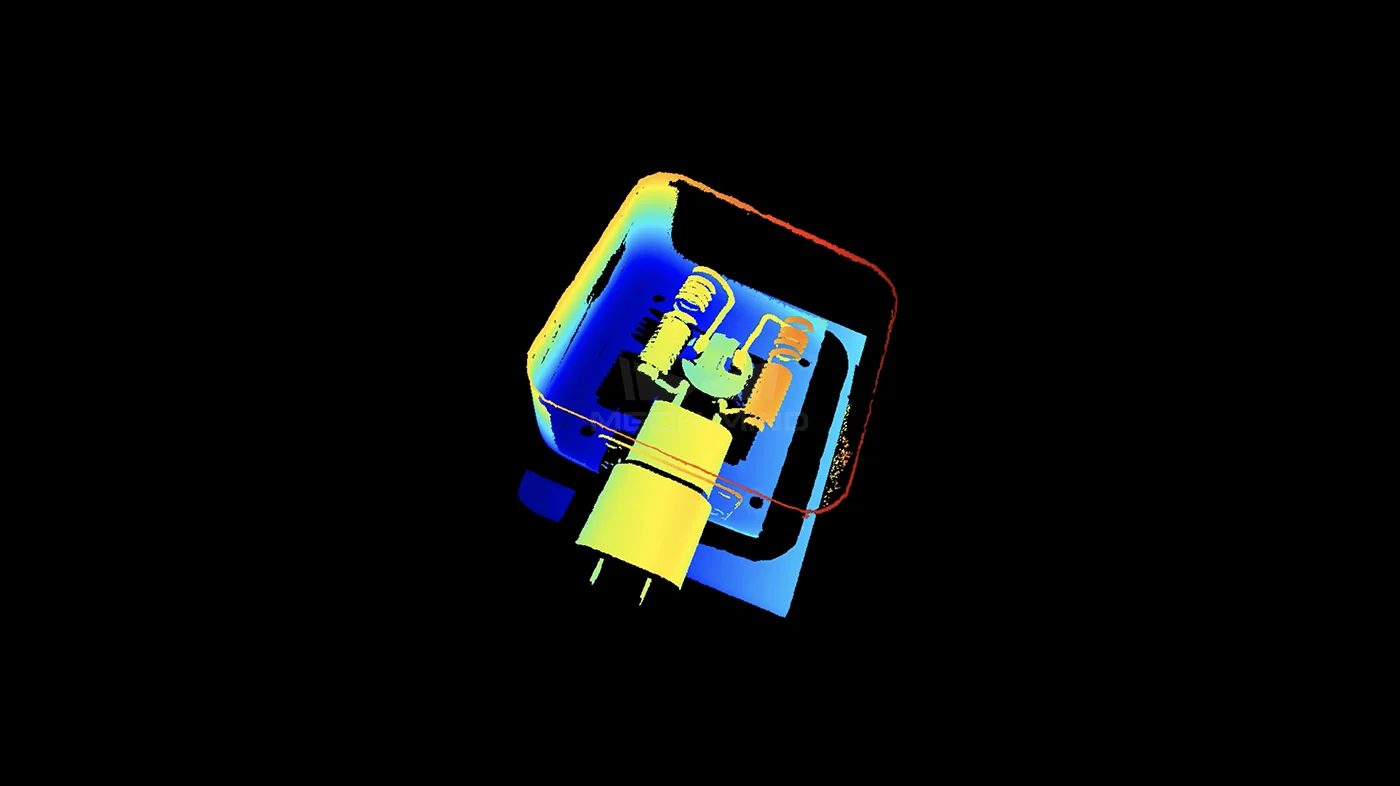

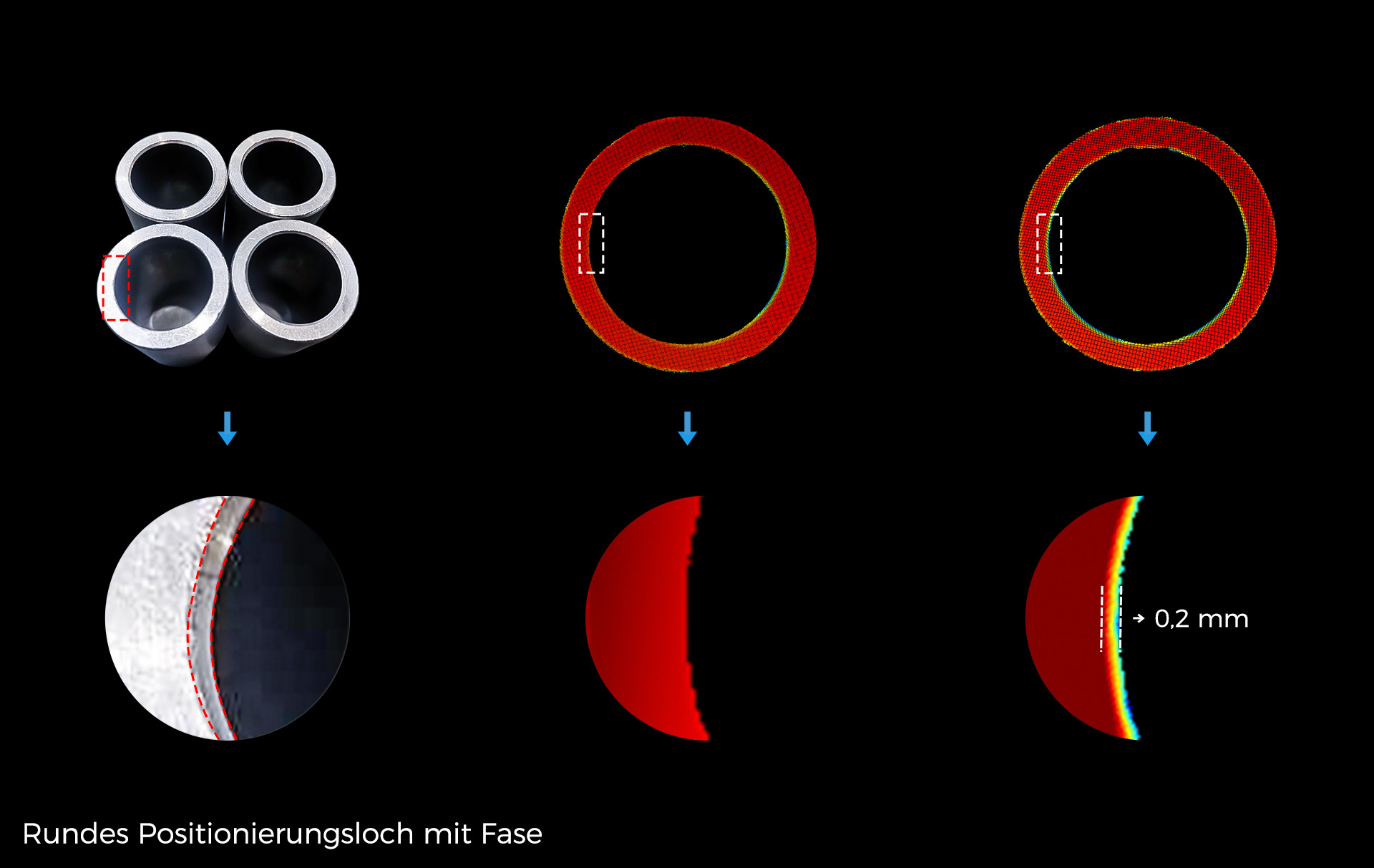

Fortschrittlicher Bildfusionsalgorithmus
Der fortschrittliche Bildfusionsalgorithmus füllt die blinden Flecken der monokularen Kamera effektiv aus und generiert detaillierte und genaue Punktwolkendaten für Teile, die selbst subtile visuelle blinde Flecken aufweisen.

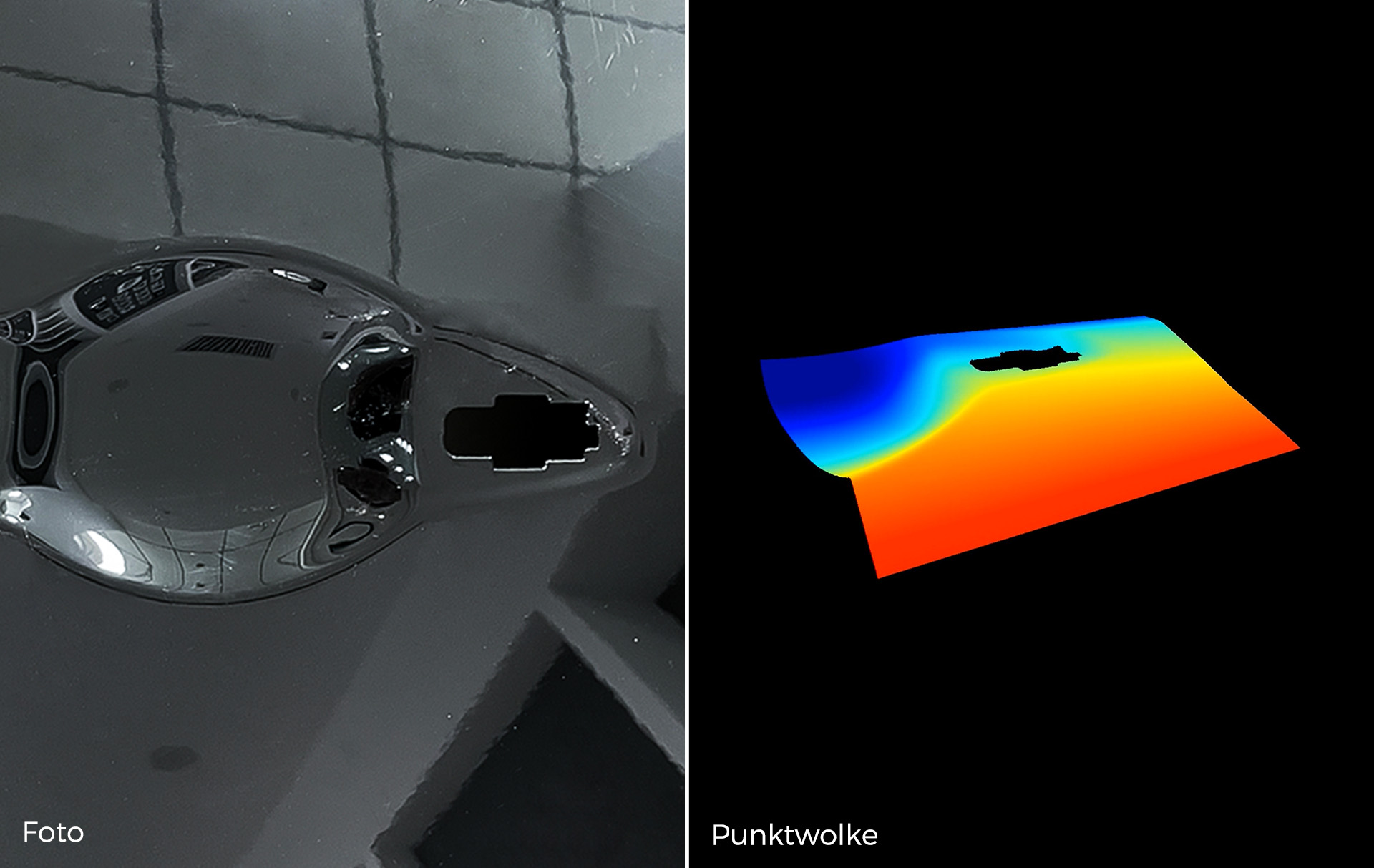

Leistungsstarke Anti-Reflexions-3D-Rekonstruktion
Mech-Eye UHP-140-GL verwendet den fortschrittlichen Antireflexions-Algorithmus zur 3D-Rekonstruktion, der die durch starke Reflexionen verursachten Störungen wirksam unterdrückt und die Ausgabe von hochwertiger Punktwolkendaten garantiert.

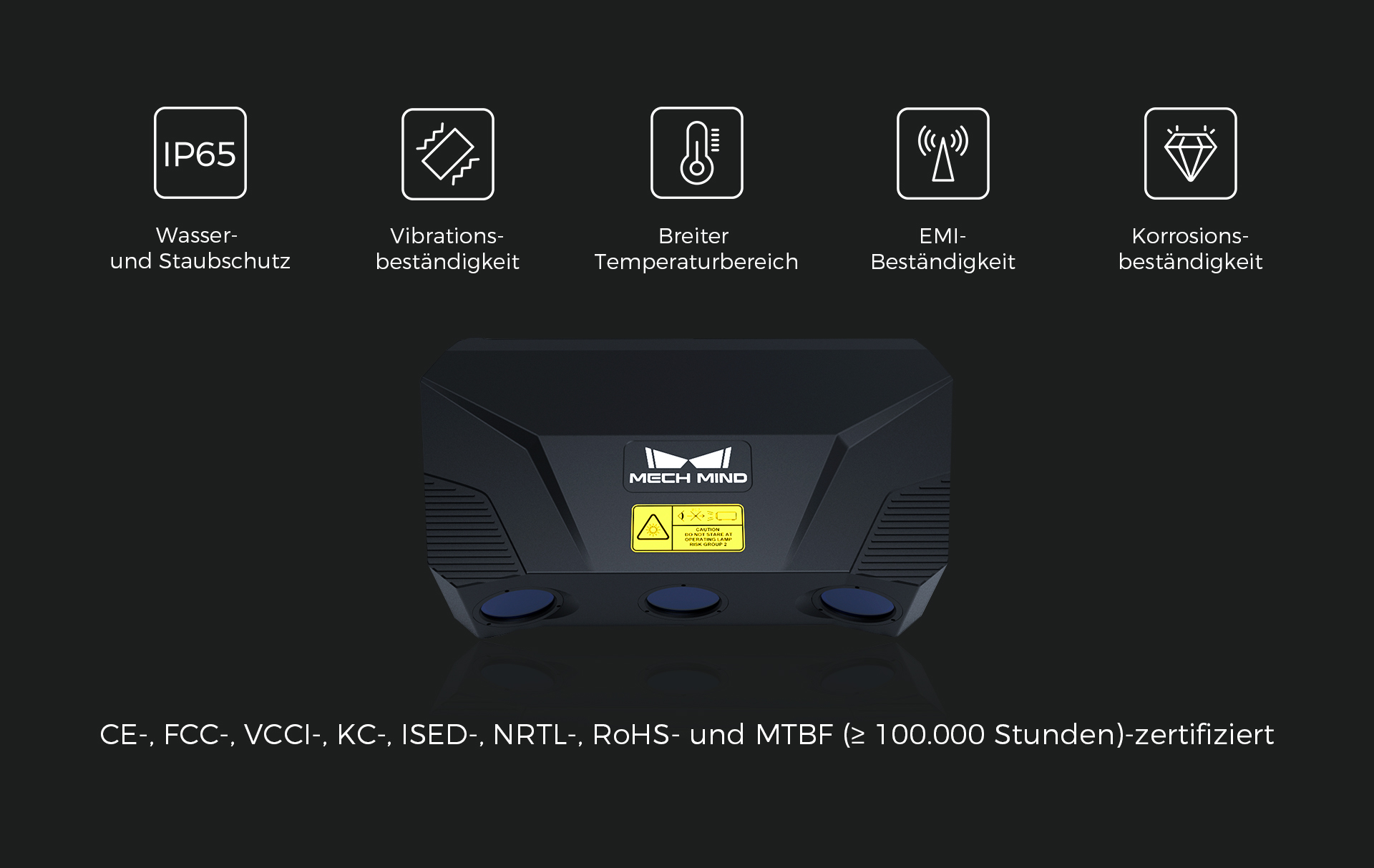

Zuverlässiger Betrieb in rauen Industrieumgebungen
Mech-Eye UHP-140-GL verfügt über ein robustes, IP65-zertifiziertes Aluminiumgehäuse, das für den Dauereinsatz in der Fabrik ausgelegt ist. Das Industriedesign garantiert gleichbleibende Leistung und Inspektionsergebnisse.
Spezifikation
| Modell | UHP-140-GL |
|---|---|

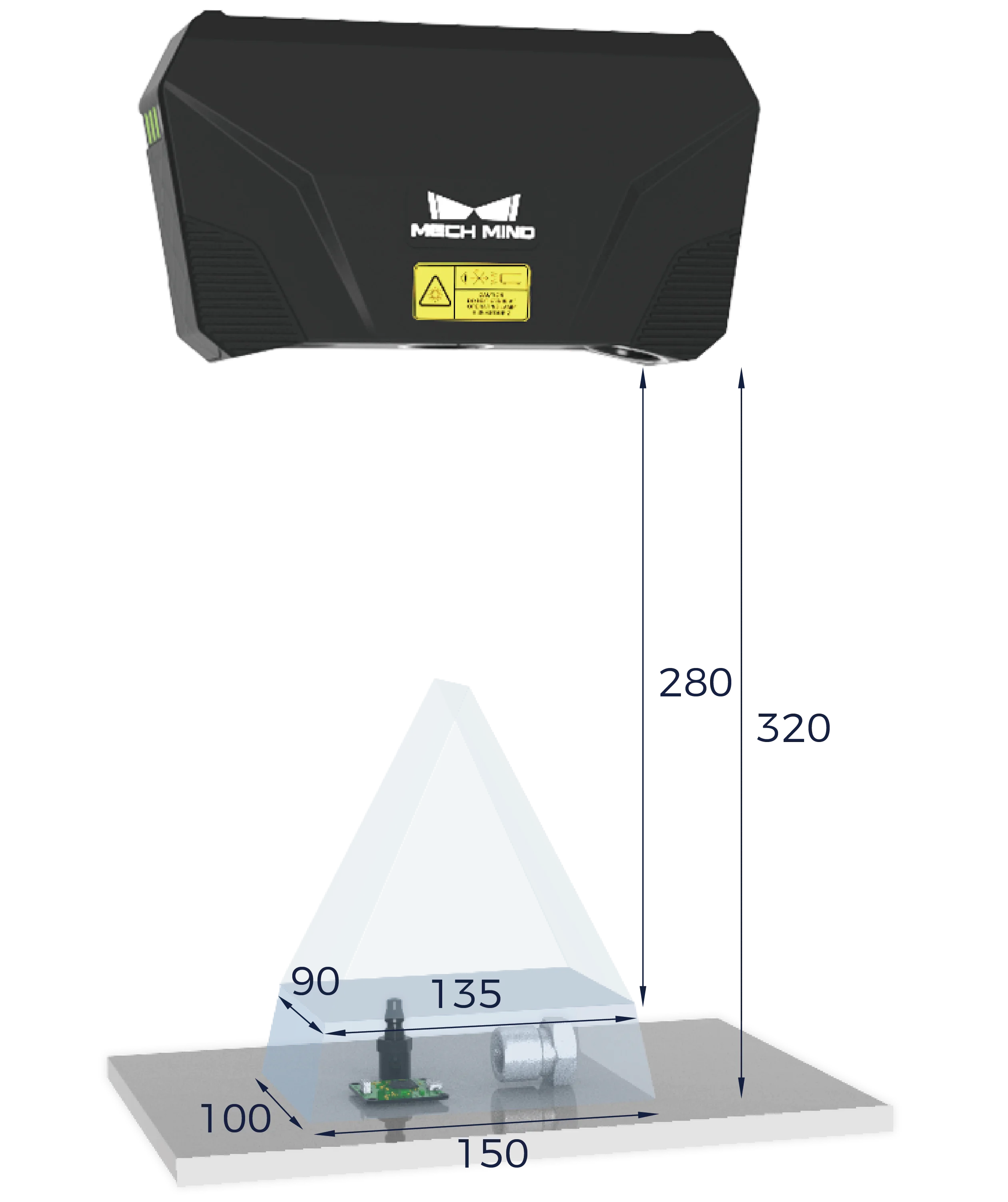

| Arbeitsabstand | 300 ± 20 mm |
| Min. Sichtfeld (mm) | 135 × 90 mm @ 0,28 m |
| Max. Sichtfeld (mm) | 150 × 100 mm @ 0,32 m |
| Auflösung | 2048 × 1536 |
| Megapixel | 3 MP |
| Punkt-Z-Wert-Wiederholgenauigkeit (σ) [1] | 2,6 μm @ 0,3 m |
| Messgenauigkeit (VDI/VDE) [3] | 0,03 mm @ 0,3 m |
| Durchschnittliche Aufnahmezeit | 0,6–0,9 Sek. |
| Abmessungen | 260 × 65 × 142 mm |
| Gewicht | 1,9 kg |
[1] Eine Standardabweichung von 100 Z-Wert-Messungen desselben Punktes. Als Messobjekt diente eine Keramikplatte.
[2] Eine Standardabweichung von 100 Messungen der Differenz zwischen den Z-Wert-Mittelwerten von zwei gleich großen Regionen. Als Messobjekt diente eine Keramikplatte.
[3] Nach VDI/VDE 2634 Blatt II.
FAQ
Wie lang sind die Aufnahmezeiten der Mech-Eye industriellen 3D-Kameras?
Die Aufnahmezeiten der verschiedenen Modelle von Mech-Eye industriellen 3D-Kameras sind unterschiedlich. Die minimale Aufnahmezeit beträgt 300 Millisekunden.
Detaillierte Spezifikationen von unseren Kameras finden Sie auf unserer Website.
