Mech-Eye LNX-8000 Serie
Noch größeres Sichtfeld
| Datenpunkte/Profil | 4.096 |
| Referenzabstand | 325 mm |
| Messbereich in Z-Achse | 305 mm |
| Messbereich in X-Achse (NEAR-Seite) | 230 mm |
| Messbereich in X-Achse (Referenzabstand) | 310 mm |
| Messbereich in X-Achse (FAR-Seite) | 430 mm |
| Auflösung in X-Achse | 105 µm |
| Wiederholgenauigkeit in Z-Achse | 2 µm |
| Scanrate | 3,3-15 kHz |
Sehen Sie mehr mit dem großen Sichtfeld.

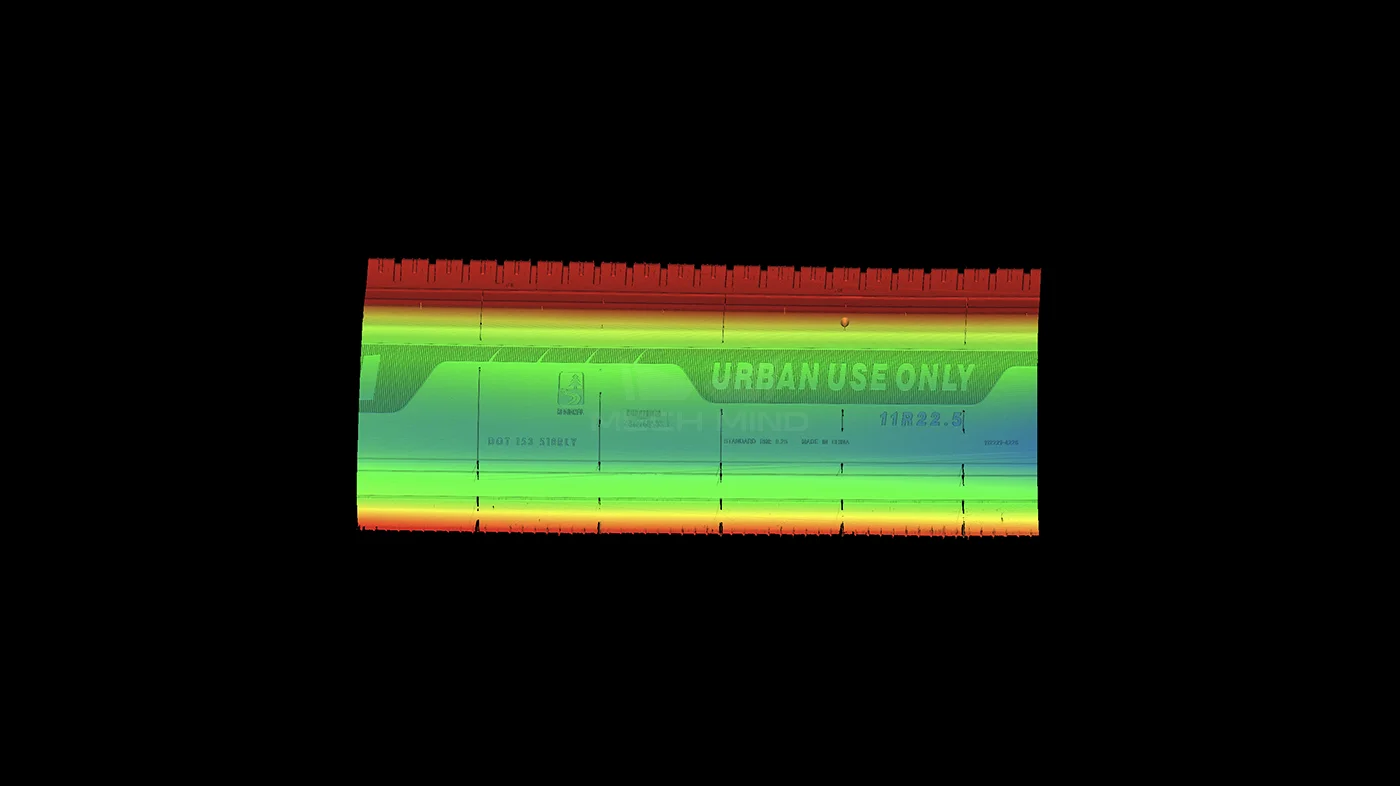

DOT-Code am Reifen
DOT-Code am Reifen

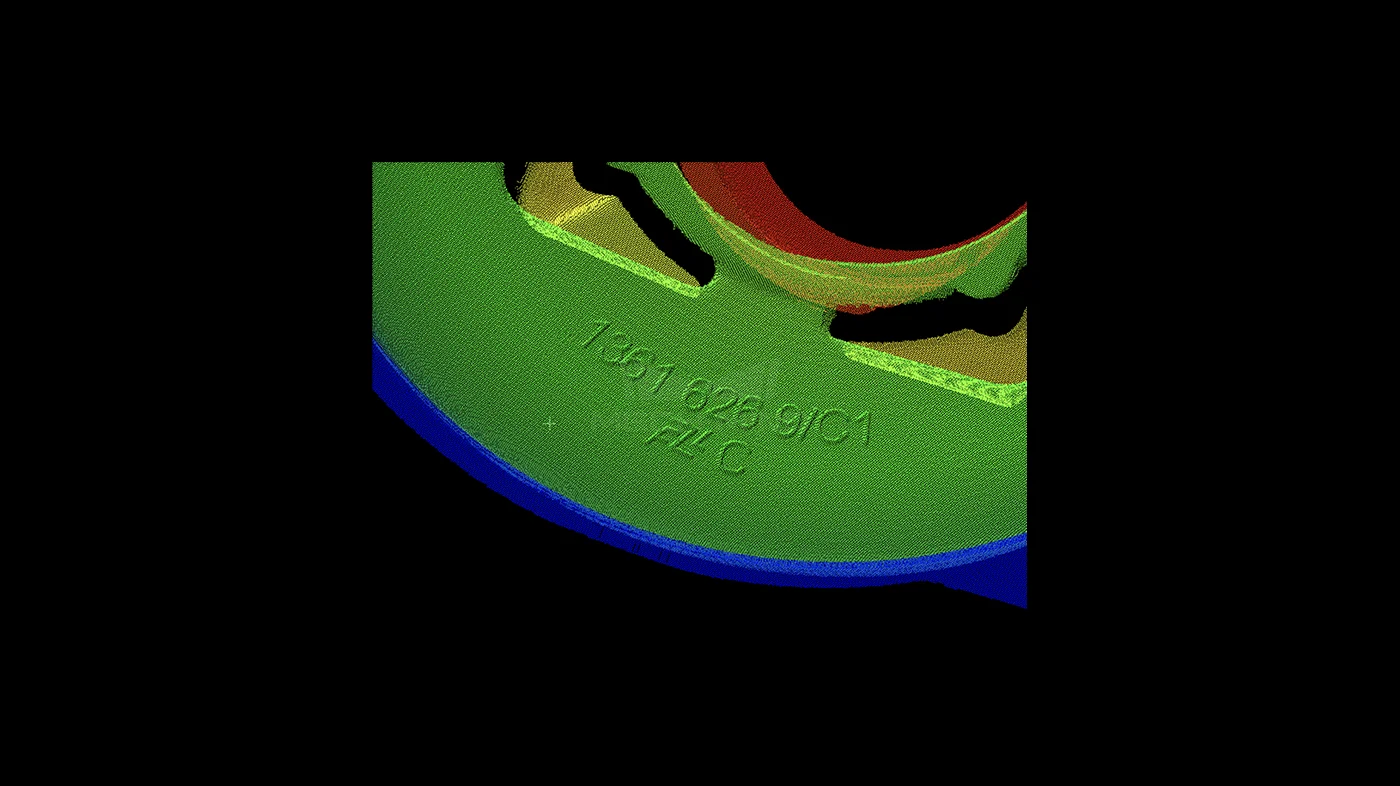

Gussoberfläche
Gussoberfläche

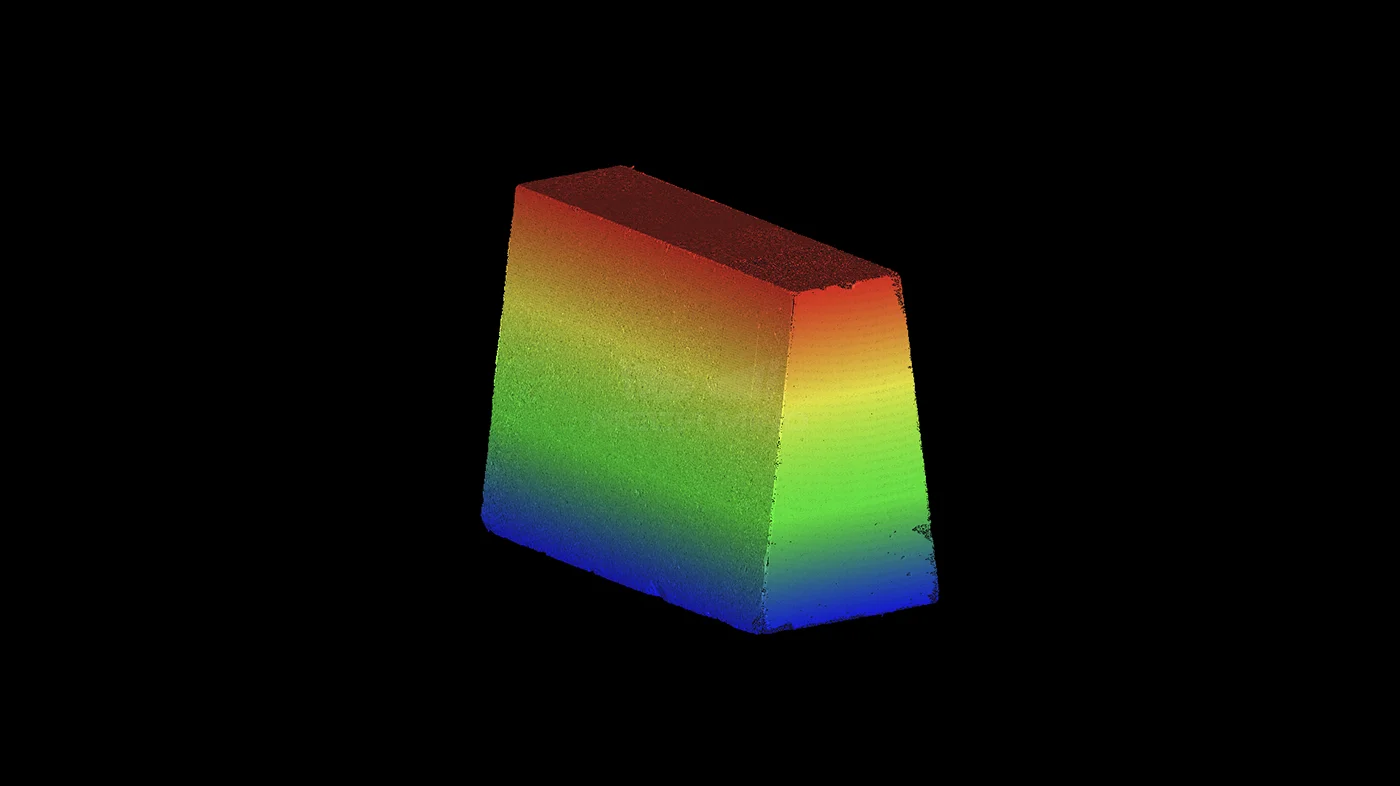

Feuerfester Ziegel
Feuerfester Ziegel

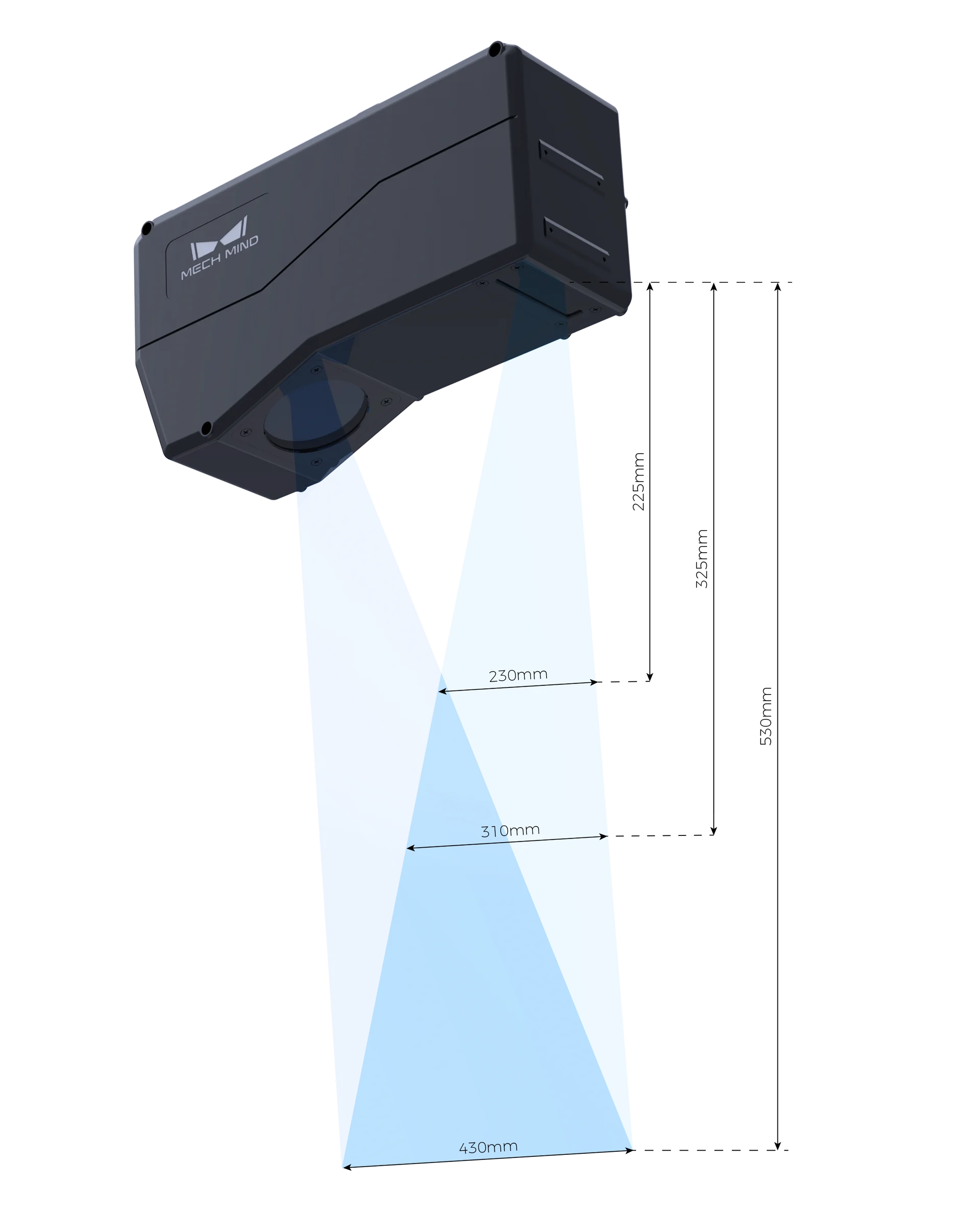

LNX-8300-GL erzeugt hochauflösende 3D-Bilder mit einer Scanrate von 3,3 kHz (volles Sichtfeld) und bis zu 15 kHz (kompletter Messbereich in X-Achse), was eine schnellere Inspektion und eine höhere Produktionseffizienz gewährleistet. Der Messbereich in X-Achse reicht bis zu 430 mm und der in Z-Achse bis zu 305 mm, was das Scannen von großen Teilen ermöglicht. Das fortschrittliche optische Design des Sensors in Kombination mit der Single-Shot-HDR-Funktion erhöht die Genauigkeit der Messergebnisse.
Erzielen Sie mehr mit dem schnellen Scan und dem großen Sichtfeld.

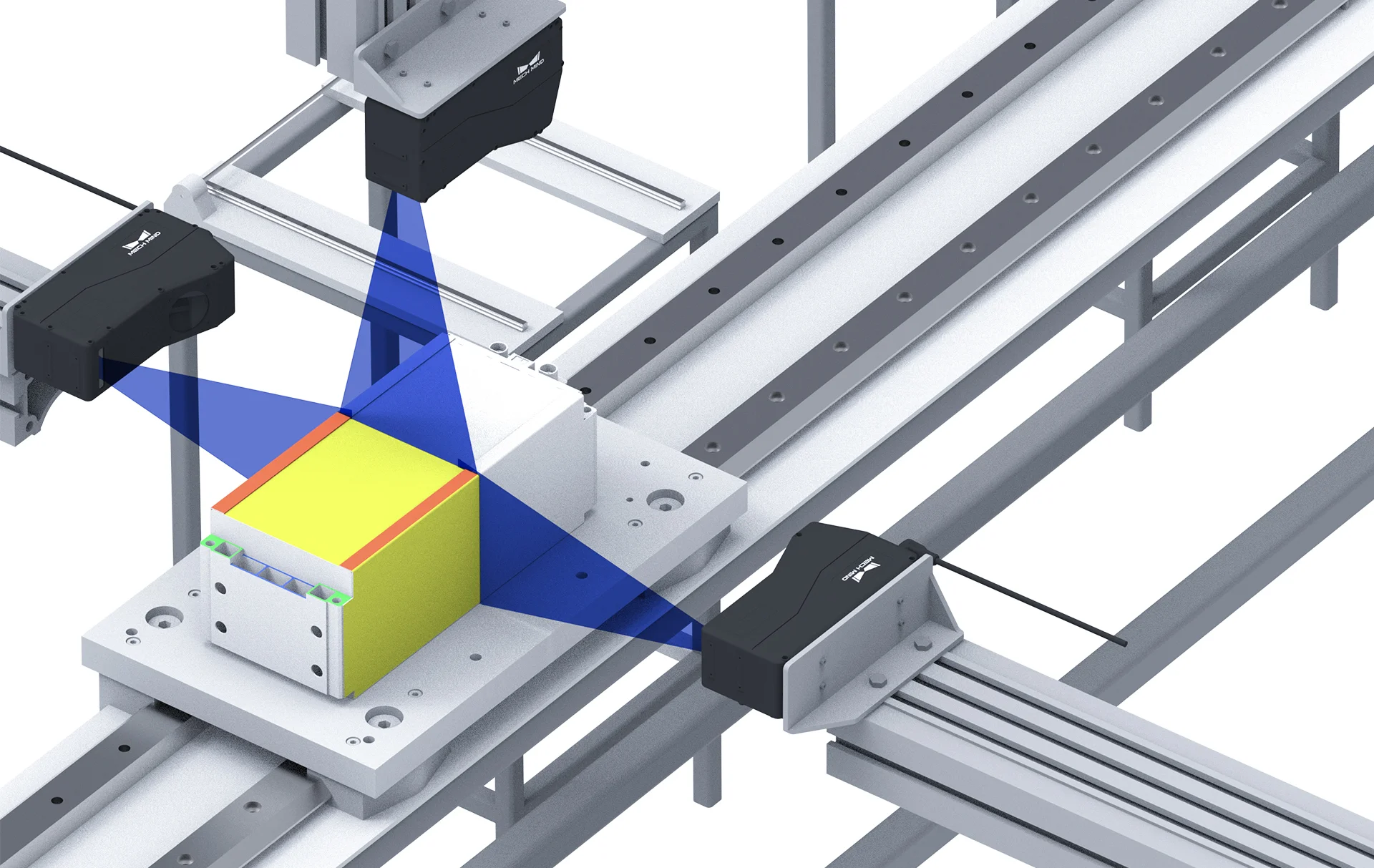

Dimensionsmessung des Batteriemoduls
Der Messbereich in X-Achse beträgt 430 mm und der in Z-Achse 305 mm, damit der Sensor das Modul in einer Aufnahme schnell und genau scannen kann.

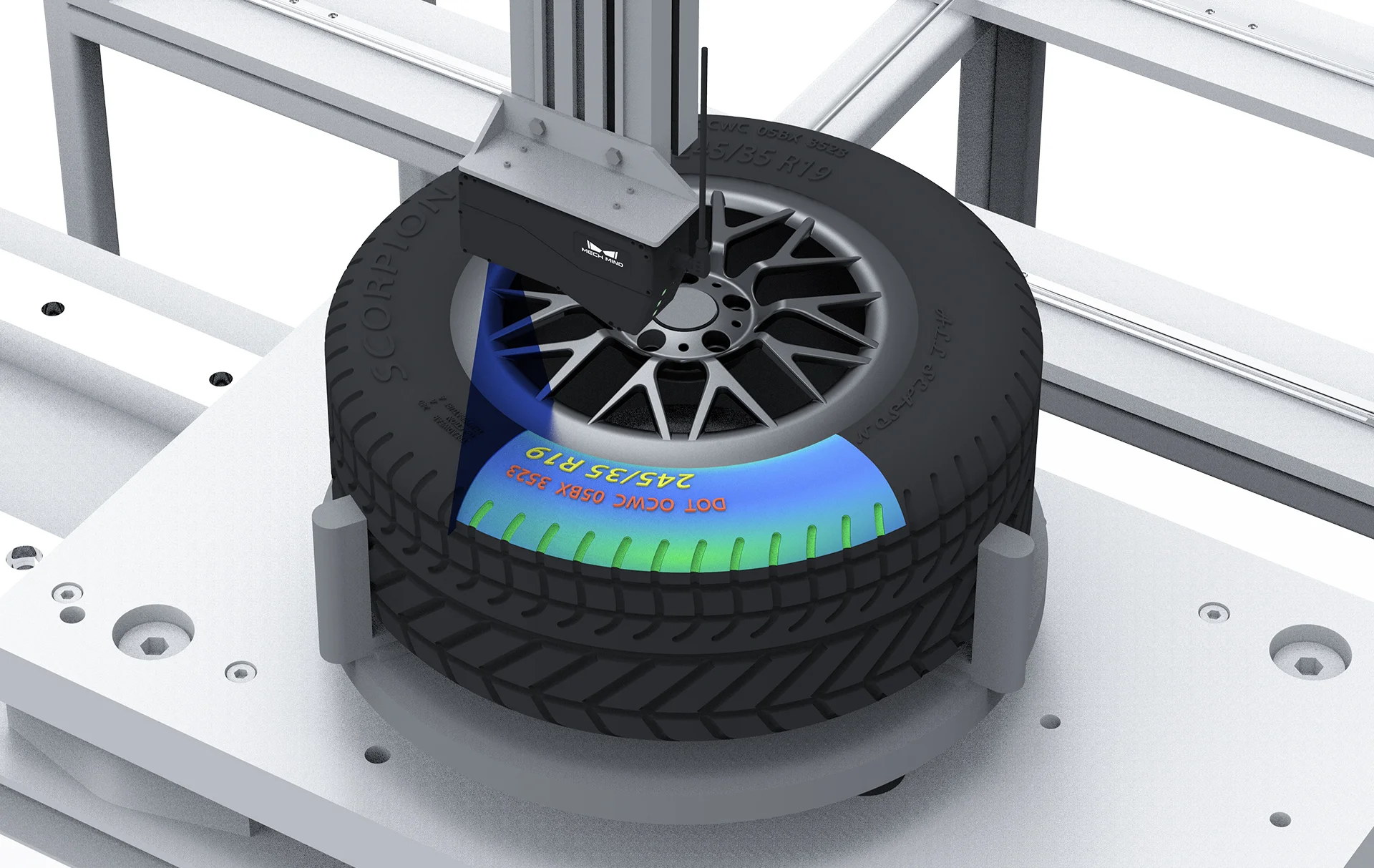

DOT-Codelesen von Reifen
Der Sensor scannt den großen Reifen in einer Aufnahme, um die Erkennung zu beschleunigen und die Produktionseffizienz zu steigern.

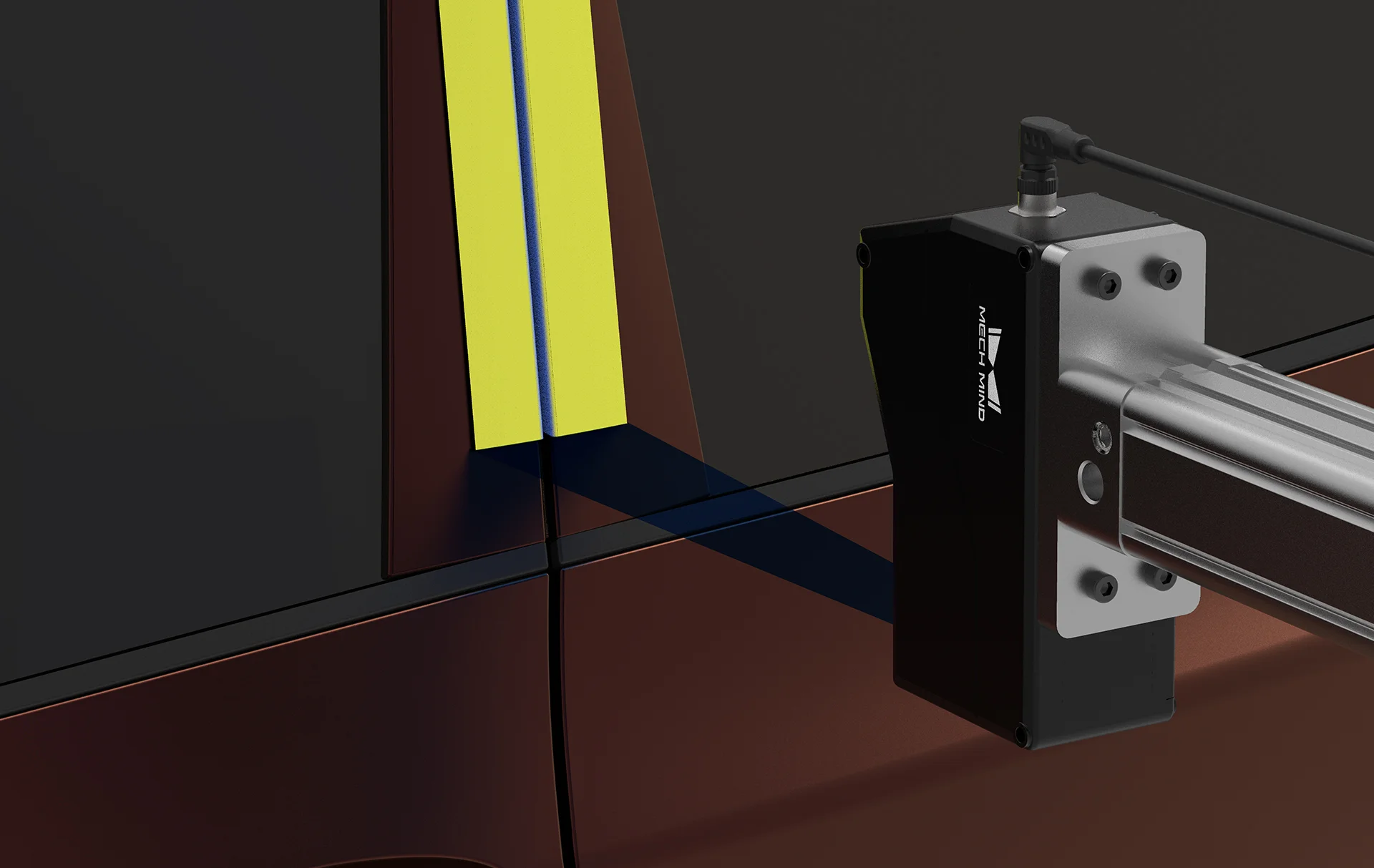

Inspektion der Türverkleidungsnaht
Der Sensor misst die Türverkleidungsnaht, ohne das Fahrzeug zu berühren. Er kann sich an unterschiedliche Karosseriefarben und -größen anpassen, um die Effizienz der Inspektion zu erhöhen.
Spezifikation
| Modell | LNX-8030-GL | LNX-8080-GL | LNX-8300-GL |
|---|---|---|---|
| Datenpunkte/Profil | 4.096 | 4.096 | 4.096 |
| Referenzabstand | 78 mm | 250 mm | 325 mm |
| Messbereich in Z-Achse | 30 mm | 100 mm | 305 mm |
| Messbereich in X-Achse (NEAR-Seite) | 33 mm | 76 mm | 230 mm |
| Messbereich in X-Achse (Referenzabstand) | 35 mm | 89 mm | 310 mm |
| Messbereich in X-Achse (FAR-Seite) | 37 mm | 96 mm | 430 mm |
| Auflösung in X-Achse | 9 µm | 23,5 µm | 105 µm |
| Wiederholgenauigkeit in Z-Achse | 0,2 µm | 0,5 µm | 2 µm |
| Linearität in Z-Achse | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. |
| Scanrate | 3,3–15 kHz | 3,3–15 kHz | 3,3–15 kHz |
| Gewicht | 1,0 kg | 1,2 kg | 1,4 kg |
| Abmessungen | 133 × 61 × 102 mm | 182 × 63 × 112 mm | 195 × 61 × 109 mm |
1. Für detaillierte Produktspezifikationen konsultieren Sie bitte Mech-Mind Documentation.
2. Die Produktspezifikationen unterliegen der offiziellen Website von Mech-Mind.
