Mech-Eye LSR
Für Anwendungen im Außenbereich mit mittlerer Reichweite entwickelt.

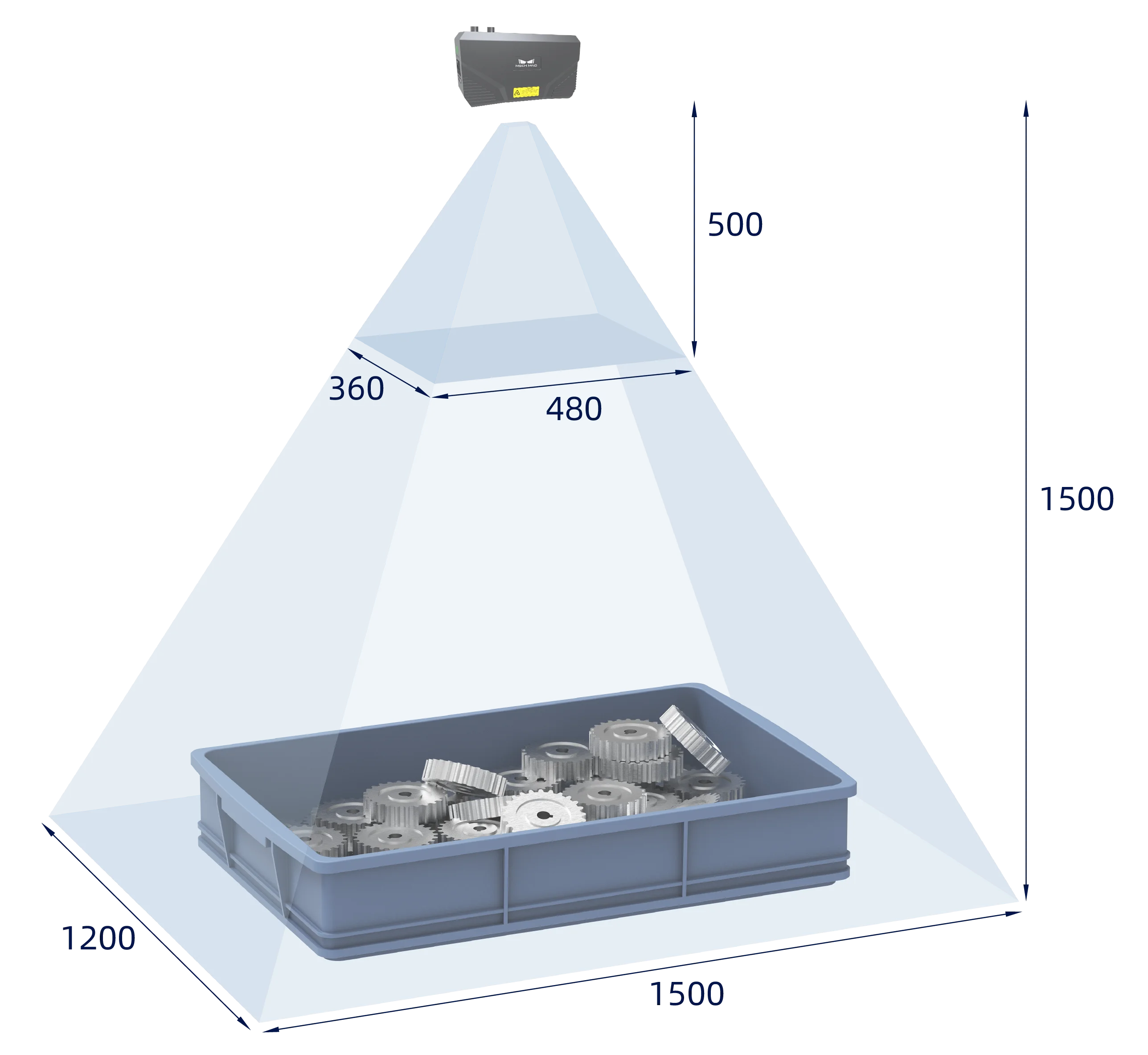

| Arbeitsabstand | 500–1500 mm |
| Min. Sichtfeld (mm) | 480 × 360 mm @ 0,5 m |
| Max. Sichtfeld (mm) | 1500 × 1200 mm @ 1,5 m |
| Punkt-Z-Wert-Wiederholgenauigkeit (σ) [1] | 0,2 mm @ 1,5 m |
| Messgenauigkeit (VDI/VDE) [2] | 1,0 mm @ 1,5 m |
| Durchschnittliche Aufnahmezeit | 0,5-0,9 Sek. |
| Temperaturbereich | -10–45°C |
| IP-Schutzklasse | IP67 |
Erfassen Sie scharfe, detailreiche 3D-Punktwolken, auch unter Lichtbedingungen von 120.000 lx.

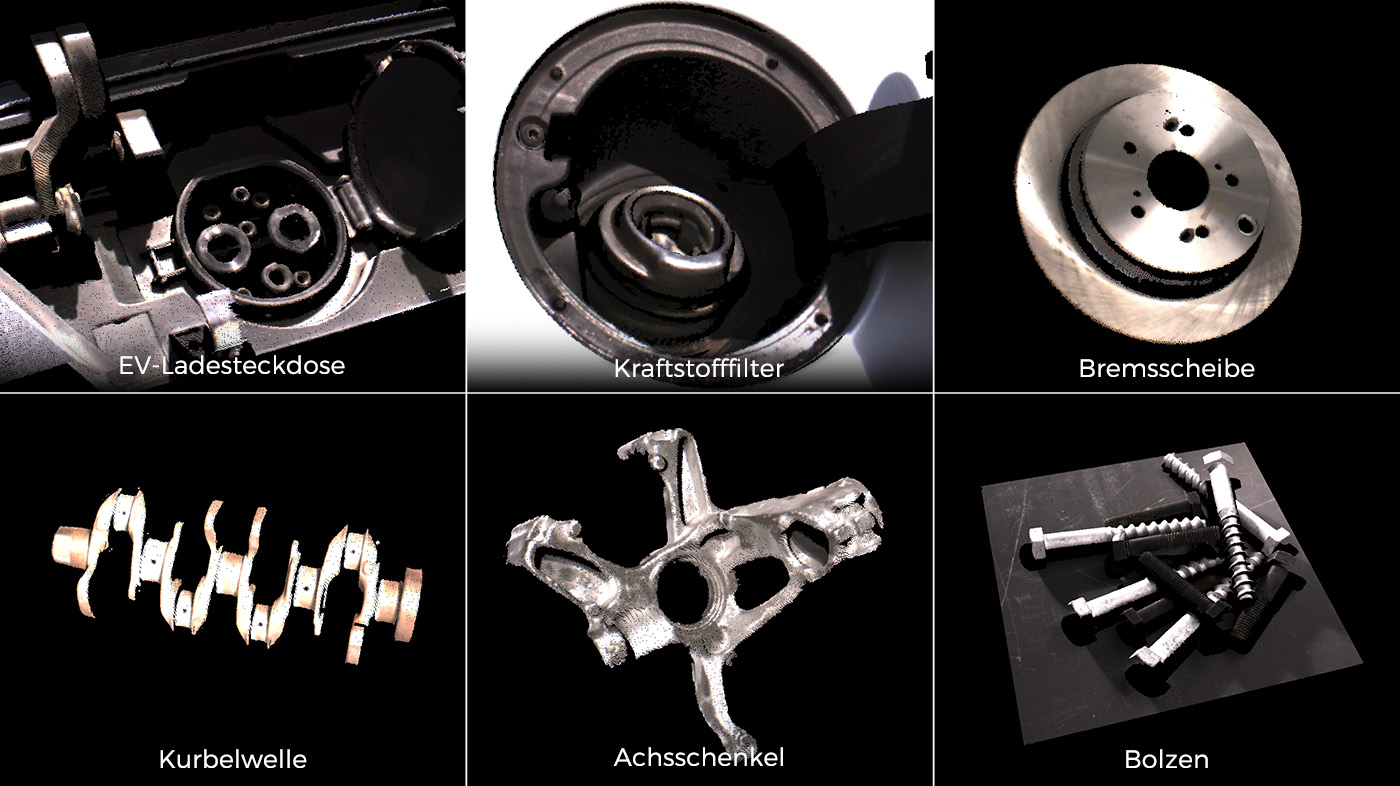

Verschiedene Objekte
Verschiedene Objekte
Mech-Eye LSR S-GL

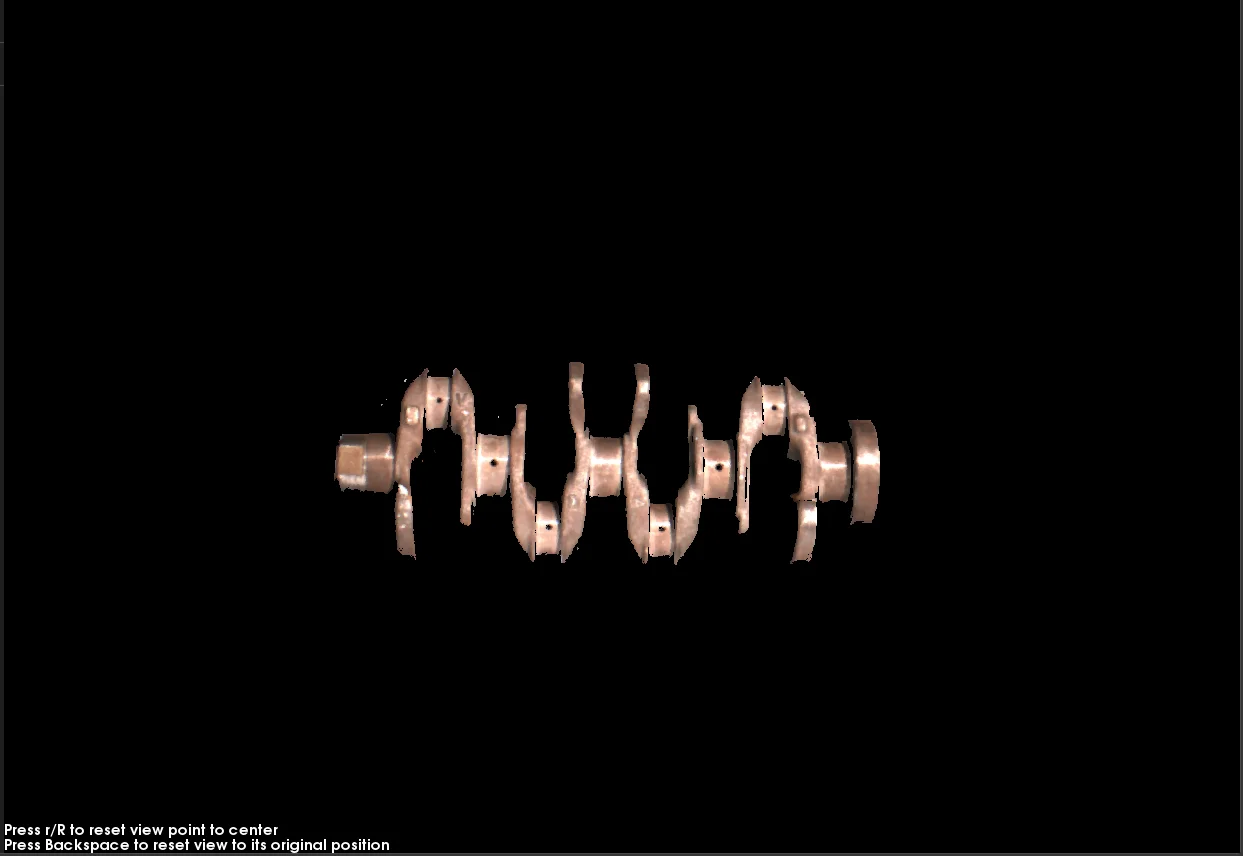

Kurbelwelle
Mech-Eye LSR S-GL
Kurbelwelle
Mech-Eye LSR S-GL

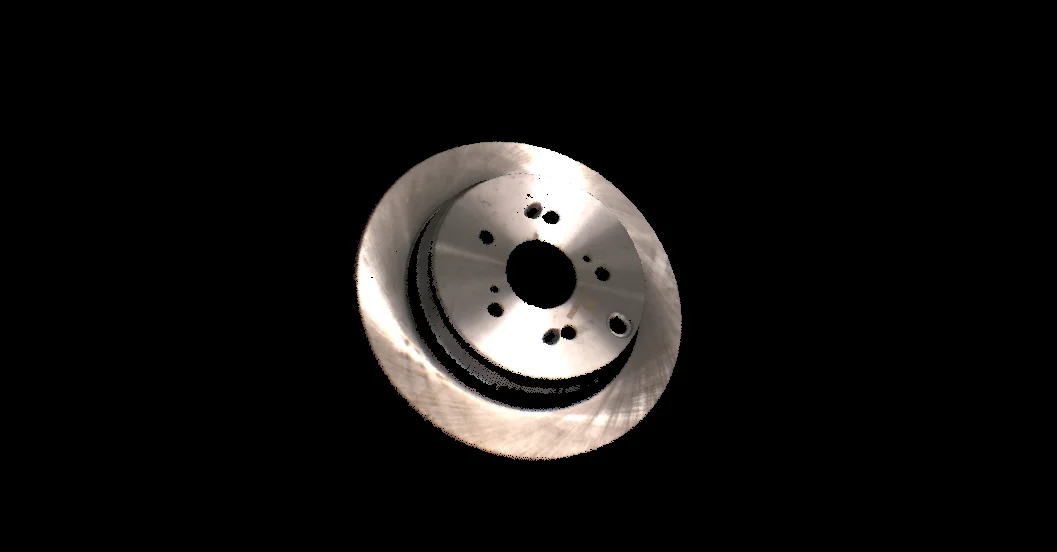

Bremsscheibe
Mech-Eye LSR S-GL
Bremsscheibe
Mech-Eye LSR S-GL

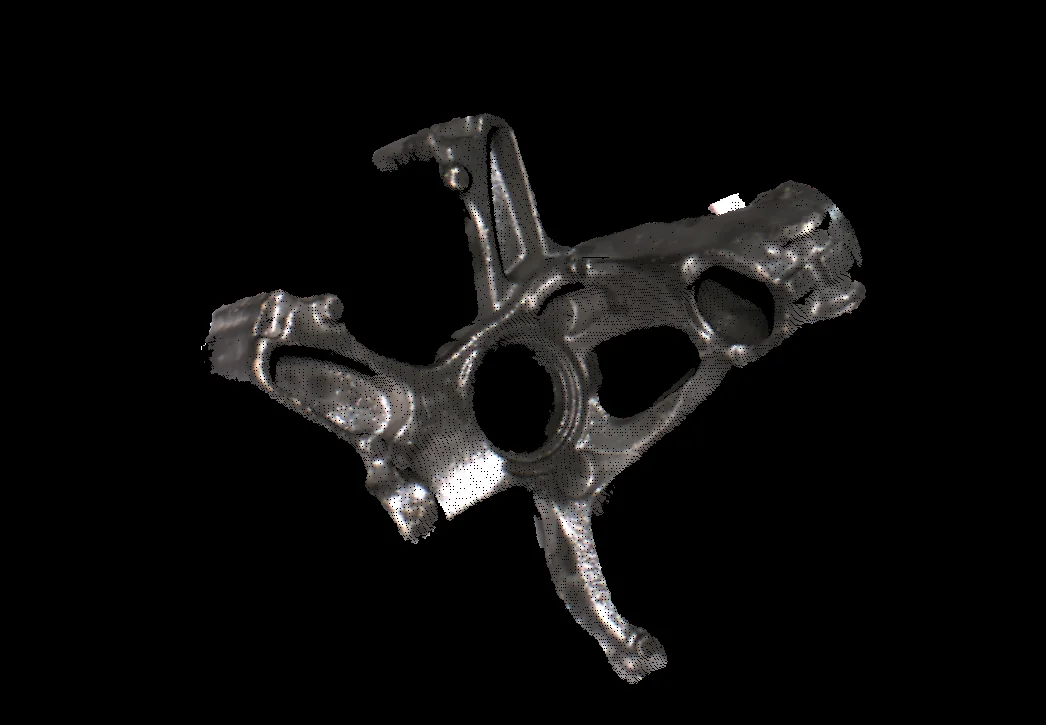

Achsschenkel
Mech-Eye LSR S-GL
Achsschenkel

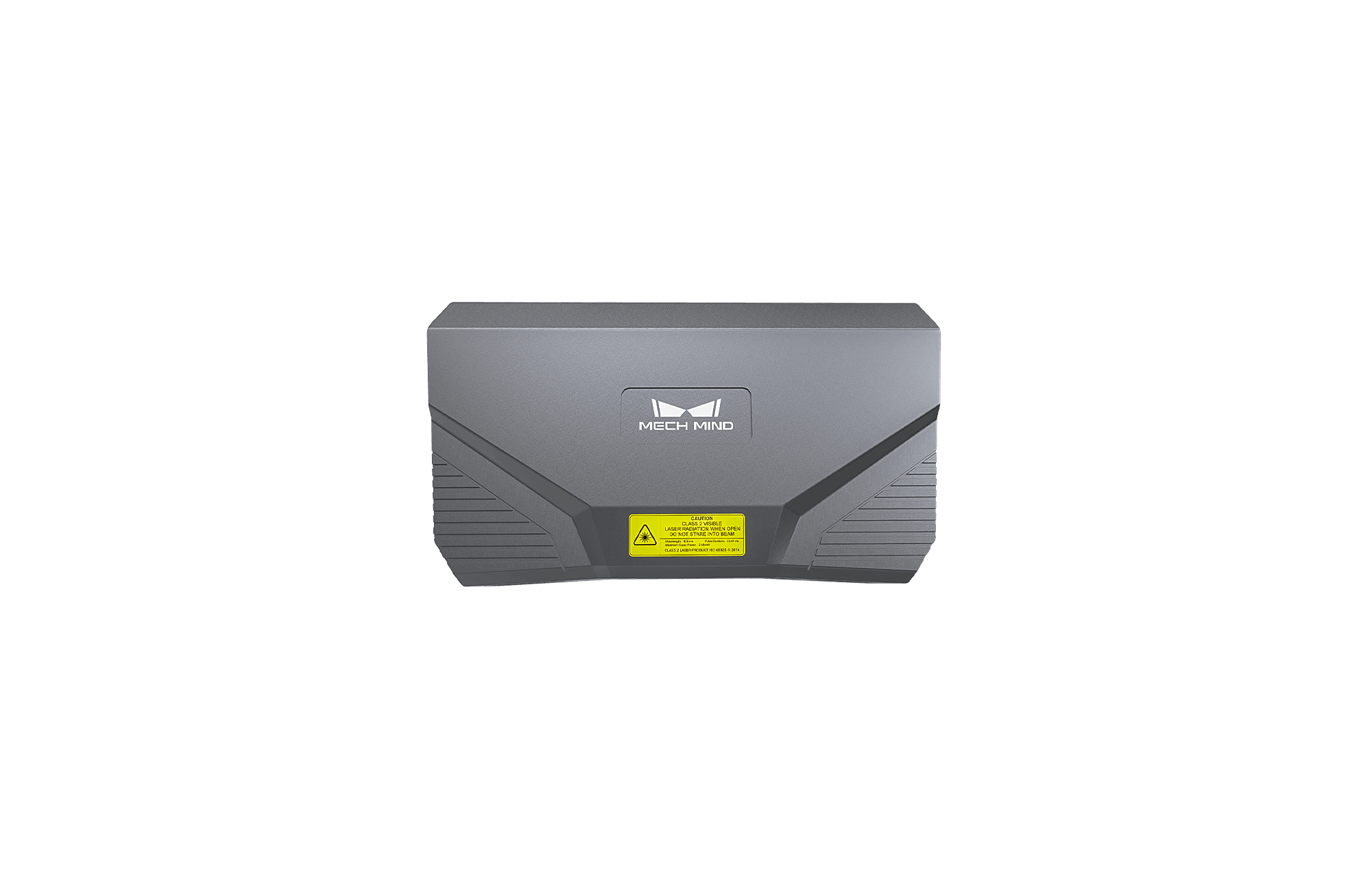

Mech-Eye LSR S-GL ist eine brandneue 3D-Kamera, die für Anwendungen im Außenbereich mit mittlerer Reichweite entwickelt wurde. Sie zeichnet sich durch eine unglaublich robuste Beständigkeit gegenüber Umgebungslicht aus, was es ermöglicht, auch unter extrem schwierigen Lichtbedingungen von 120.000 lx zuverlässige Leistung zu liefern.
Mech-Eye ist sehr vielseitig und eignet sich sowohl für Szenarien im Außenbereich mit direkter Sonneneinstrahlung, wie z. B. Häfen, Docks und Gebäude im Freien, als auch für Szenarien in Innenräumen mit Interferenz durch starkes Sonnenlicht, wie z. B. Fertigungswerkstätten, Fabriken und Lagerhallen mit großen raumhohen Fenstern und Oberlichtern. Zu den typischen Anwendungen gehören das Betanken, Aufladen, Entfernen von Containerverriegelungen und Bohren im Bauwesen.

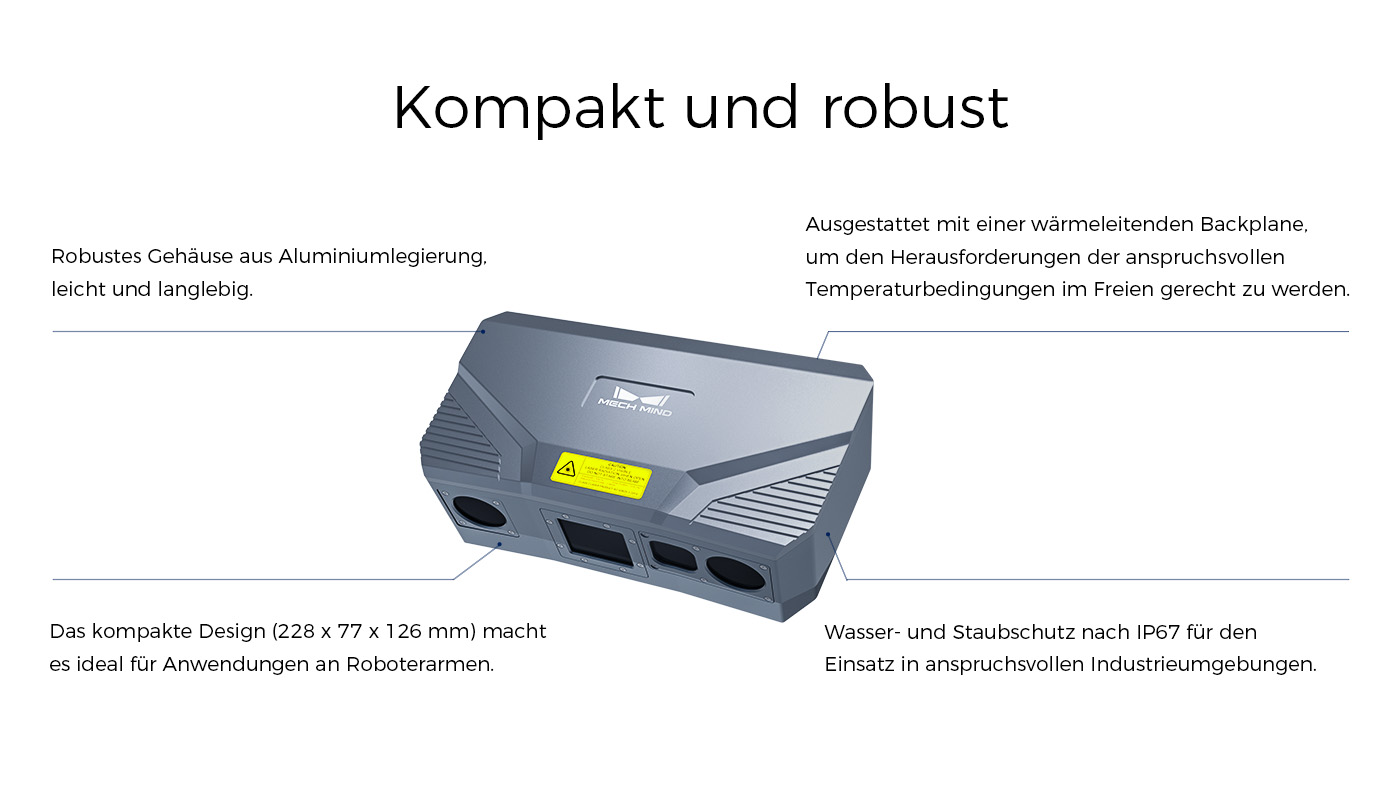

Mech-Eye LSR S-GL ist kompakt und leicht, so dass sie sich für Anwendungen mit auf Robotern montierten 3D-Kameras eignet. Darüber hinaus verfügt sie über ein IP67-zertifiziertes, robustes Gehäuse aus einer Aluminiumlegierung, das auch den härtesten industriellen Bedingungen standhält.
Spezifikation
| Modell | LSR L-GL | LSR S-GL | LSR XL-GL |
|---|---|---|---|
| Arbeitsabstand | 1200–3000 mm | 500–1500 mm | 1600–3500 mm |
| Min. Sichtfeld (mm) | 1200 × 1000 mm @ 1,2 m | 480 × 360 mm @ 0,5 m | 1280 × 1280 mm @ 1,6 m |
| Max. Sichtfeld (mm) | 3000 × 2400 mm @ 3,0 m | 1500 × 1200 mm @ 1,5 m | 3000 × 2800 mm @ 3,5 m |
| Tiefenbild-Auflösung | 2048 × 1536 | 2048 × 1536 | 2448 × 2040 |
| Farbbild-Auflösung | 4000 × 3000 / 2000 × 1500 | 4000 × 3000/2000 × 1500 | 4000 × 3000/2000 × 1500 |
| Punkt-Z-Wert-Wiederholgenauigkeit (σ) [1] | 0,5 mm @ 3,0 m | 0,2 mm @ 1,5 m | 0,2 mm @ 3,0 m |
| Messgenauigkeit (VDI/VDE) [2] | 1,0 mm @ 3,0 m | 1,0 mm @ 1,5 m | 1,0 mm @ 3,0 m |
| Durchschnittliche Aufnahmezeit | 0,5–0,9 Sek. | 0,5-0,9 Sek. | 0,6-1,1 Sek. |
| Abmessungen | 459 × 77 × 86 mm | 228 × 77 × 126 mm | 942 × 88 × 116 mm |
| Gewicht | 2,9 kg | 1,9 kg | 4,5 kg |
[1] Eine Standardabweichung von 100 Z-Wert-Messungen desselben Punktes. Als Messobjekt diente eine Keramikplatte.
[2] Nach VDI/VDE 2634 Blatt II.
CASES
Große Autoteilefabrik
Bin Picking von Innenringen
Das 3D-Vision-System führt die Roboter dabei, die Innenringe, die zufällig im tiefen Behälter liegen, zu erkennen und genau zu greifen, um sie dann an den vorgesehenen Stellen zu platzieren.
Große Autoteilefabrik
Greifen und Positionieren von Kurbelwellen
3D-Vision-geführte Roboter erkennen und entnehmen zufällig gestapelte Kurbelwellen aus dem Lager und legen sie dann präzise ab, um sie neu zu positionieren.
Große Autoteilefabrik
Bin Picking von Vorgelegewellen
Das 3D-Vision-System identifiziert und lokalisiert die Vorgelegewellen im Behälter und führt den Roboterarm beim Greifen und Ablegen.
FAQ
Wie lang sind die Aufnahmezeiten der Mech-Eye industriellen 3D-Kameras?
Die Aufnahmezeiten der verschiedenen Modelle von Mech-Eye industriellen 3D-Kameras sind unterschiedlich. Die minimale Aufnahmezeit beträgt 300 Millisekunden.
Detaillierte Spezifikationen von unseren Kameras finden Sie auf unserer Website.
