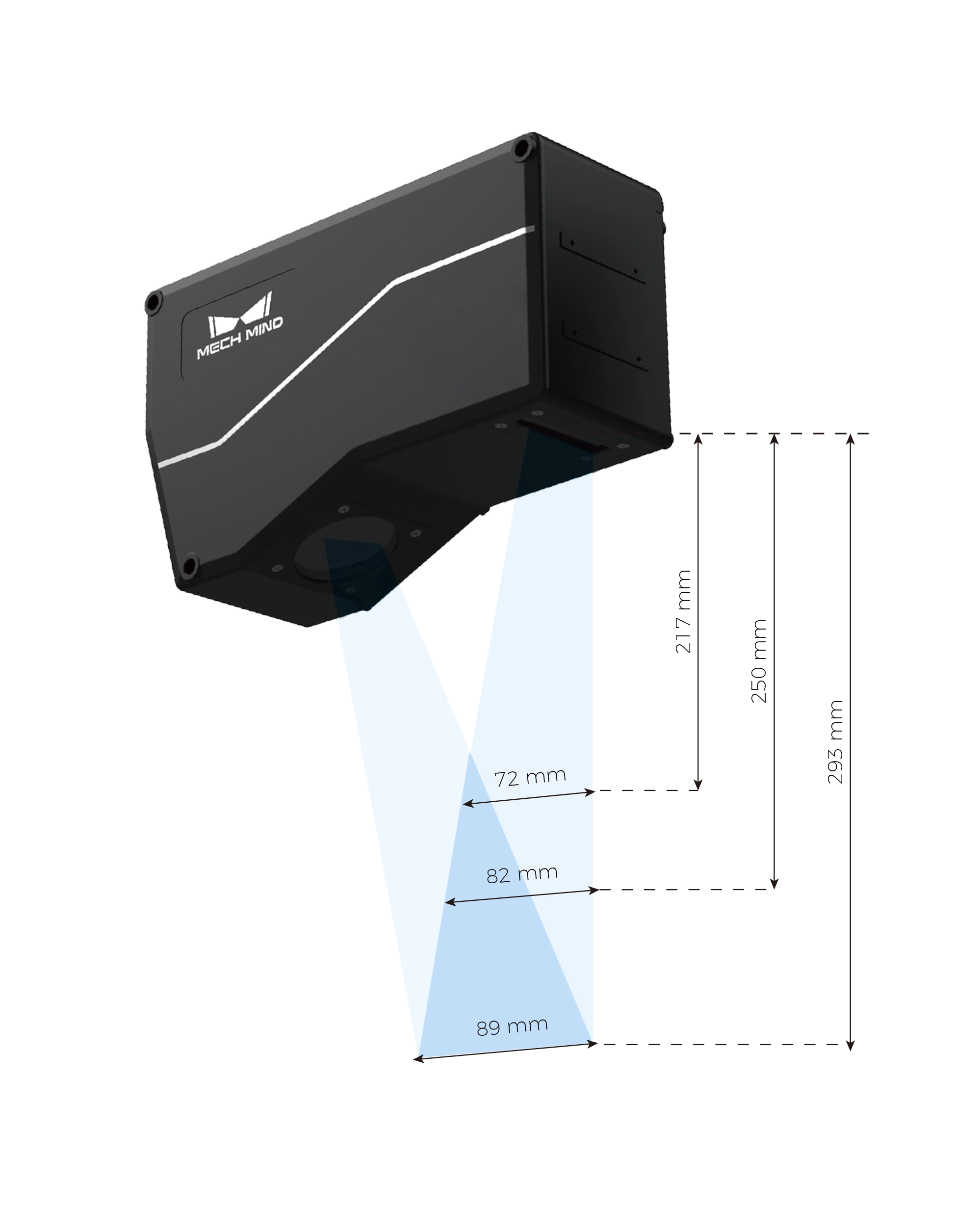

Mech-Eye LNX-7500 Serie
Genau, schnell und extrem preiswert
| Scanrate | 2–10 kHz |
| Wiederholgenauigkeit in Z-Achse | 0,5 µm |
| Auflösung in X-Achse | 28 µm |
| Messbereich in X-Achse (FAR-Seite) | 89 mm |
| Messbereich in X-Achse (Referenzabstand) | 82 mm |
| Messbereich in X-Achse (NEAR-Seite) | 72 mm |
| Messbereich in Z-Achse | 76 mm |
| Referenzabstand | 250 mm |
| Datenpunkte/Profil | 3.200 |
Erzielen Sie hochpräzise 3D-Daten mit höherer Geschwindigkeit

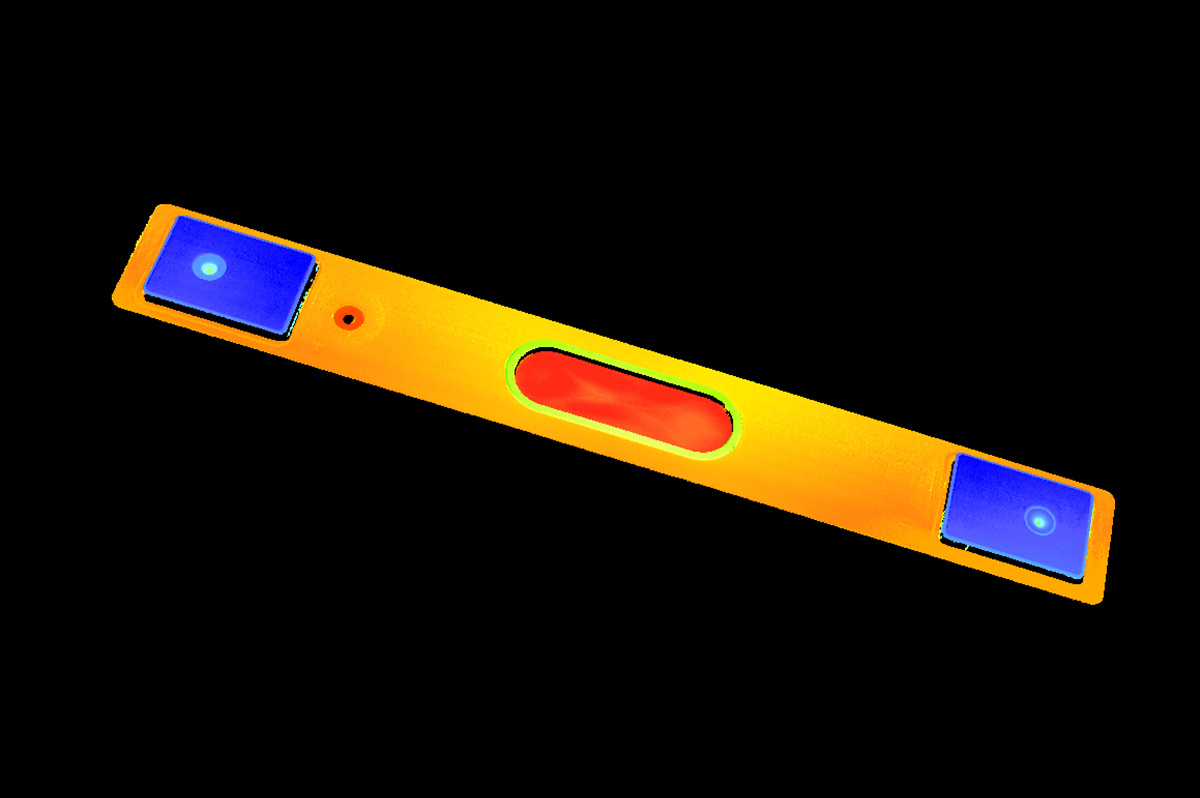

Batteriezellendeckel
Batteriezellendeckel

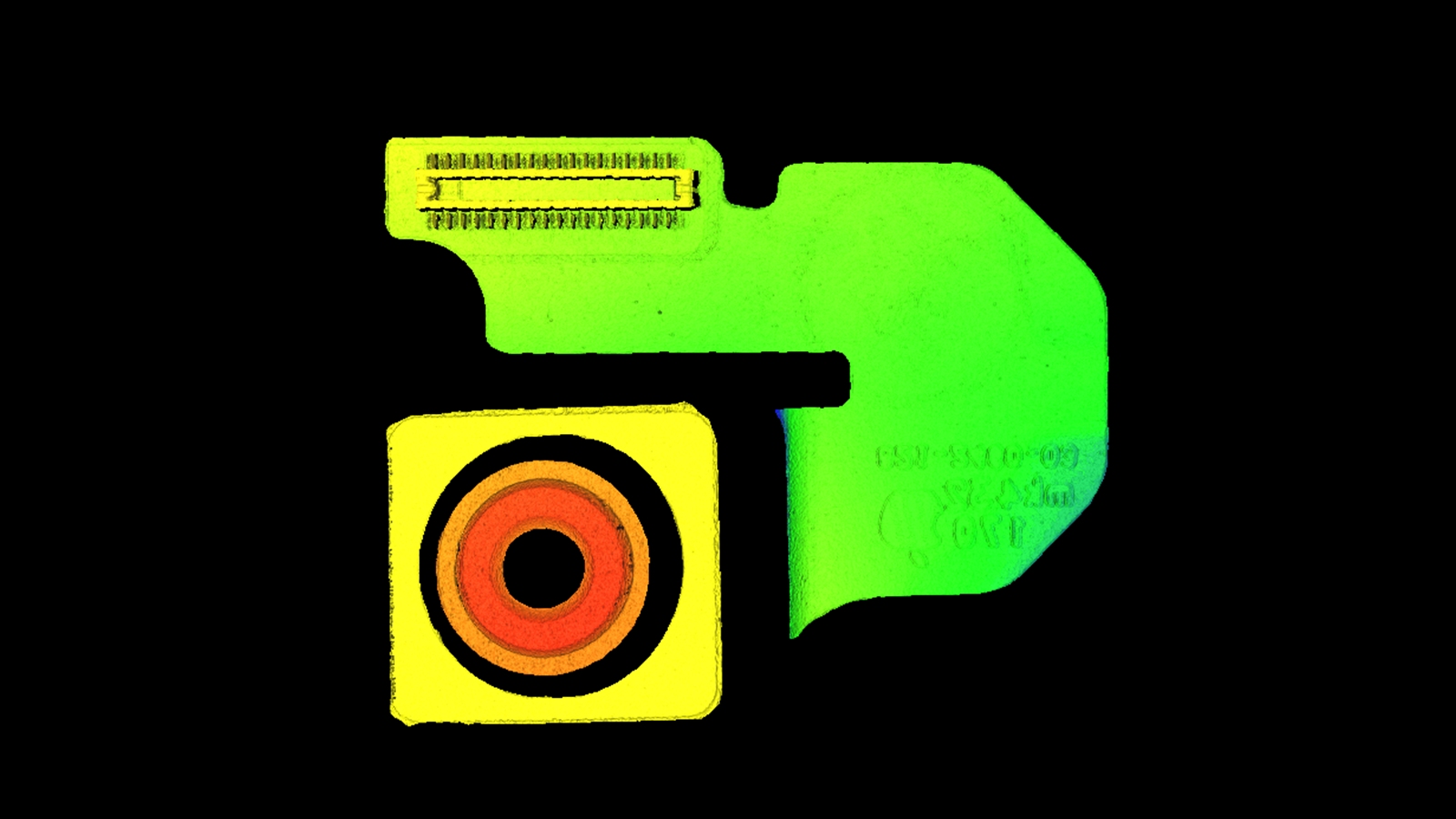

Smartphone-Kameramodul
Smartphone-Kameramodul

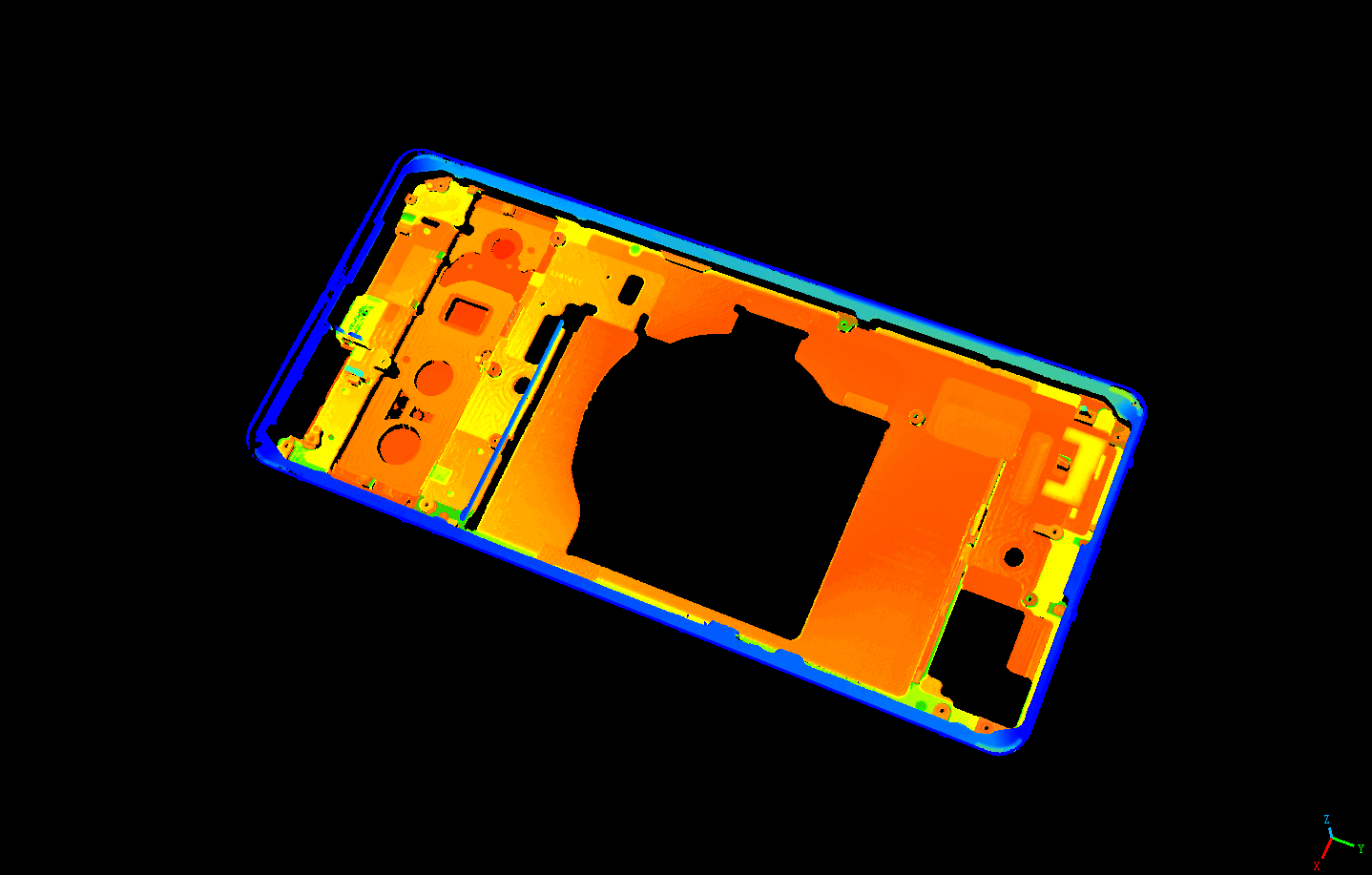

Smartphone-Mittelplatte
Smartphone-Mittelplatte
LNX-7580-GL ermöglicht Hochgeschwindigkeitsscannen mit einer Scanrate von bis zu 10 kHz. Der Sensor verfügt über ein fortschrittliches optisches Design und einen hochauflösenden Bildgebungssensor für das schnelle Scannen von Objekten aus einer Vielzahl von Materialien sowie über eine Single-Shot-HDR-Funktion zum Scannen von stark reflektierenden und schwach reflektierenden Oberflächen in einer einzigen Aufnahme, was die Produktivität und die Effizienz erhöht.
Erleben Sie die außergewöhnliche Effizienz mit Mech-Mind.

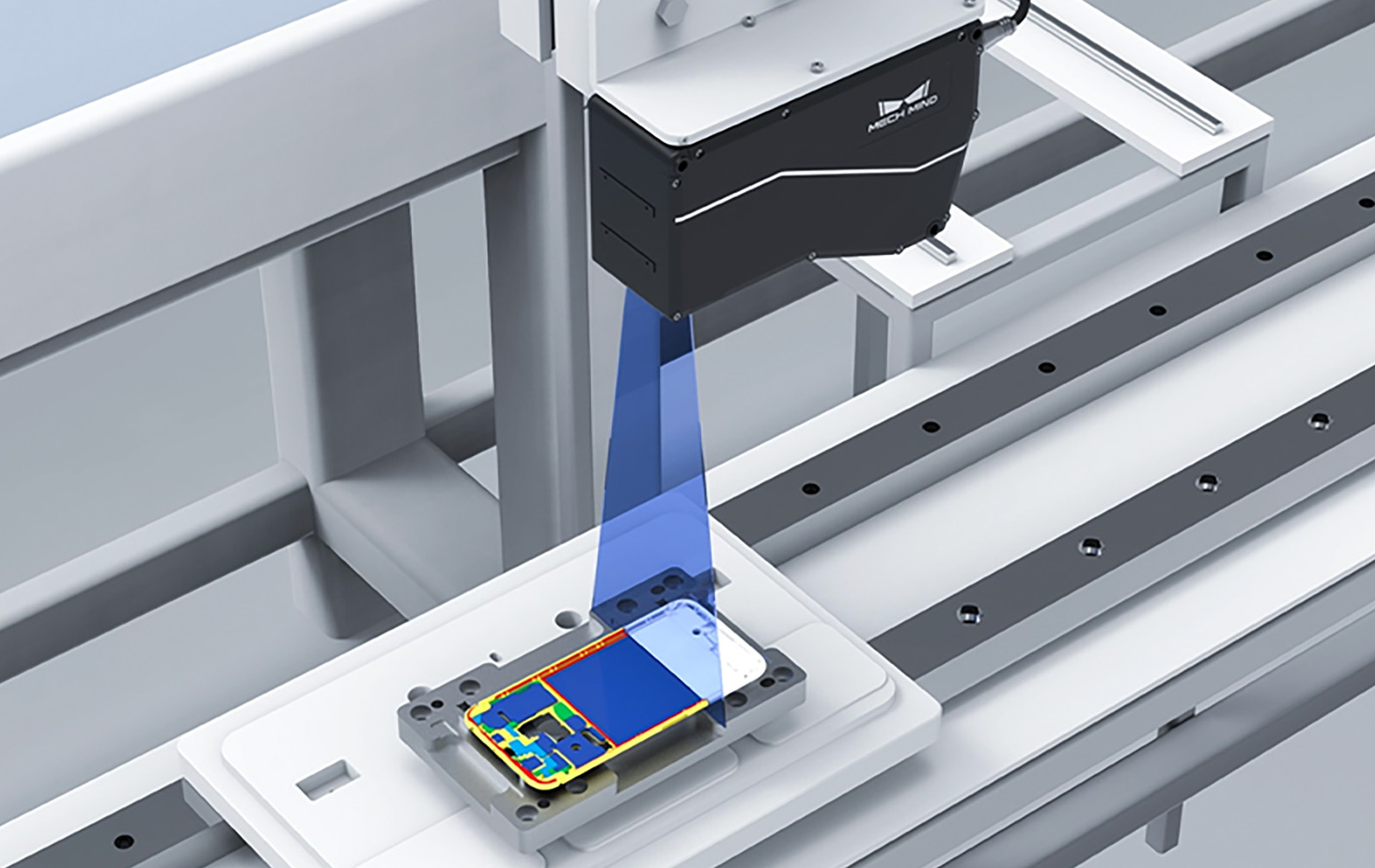

Inspektion von Smartphone-Mittelplatte
Hochentwickelte 3D-Messalgorithmen und die Single-Shot-HDR-Funktion ermöglichen es dem Sensor, präzise 3D-Daten sowohl von dunklen als auch von reflektierenden Oberflächen in einer einzigen Aufnahme zu erfassen.

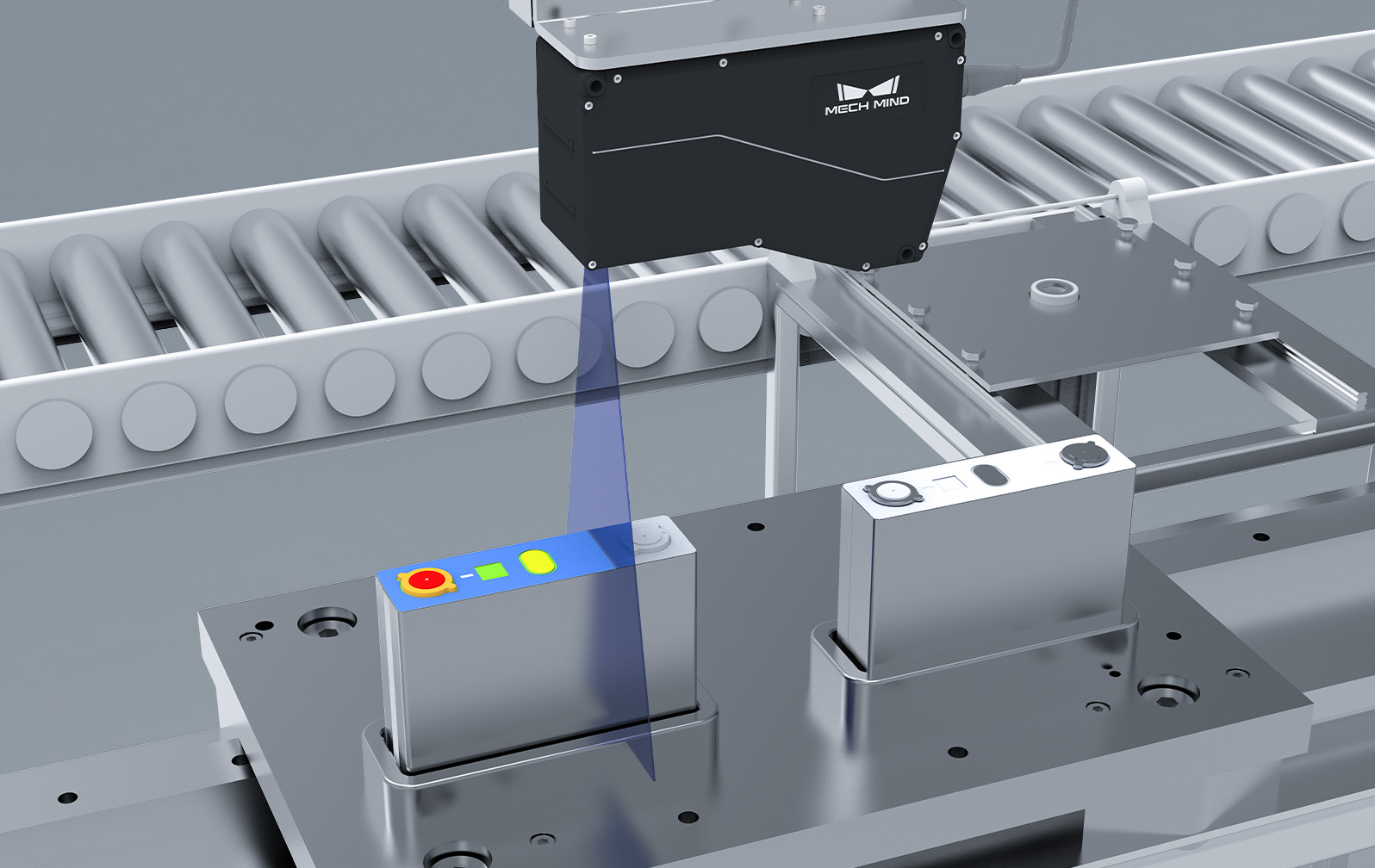

Inspektion von Batteriezellendeckel (Höhe und Ebenheit)
Der Sensor scannt das Werkstück mit hoher Geschwindigkeit, um Höhenunterschiede zu messen und Abweichungen von der Ebenheit (z. B. Krümmungen, Falten, Dellen oder andere Verformungen) zu prüfen.

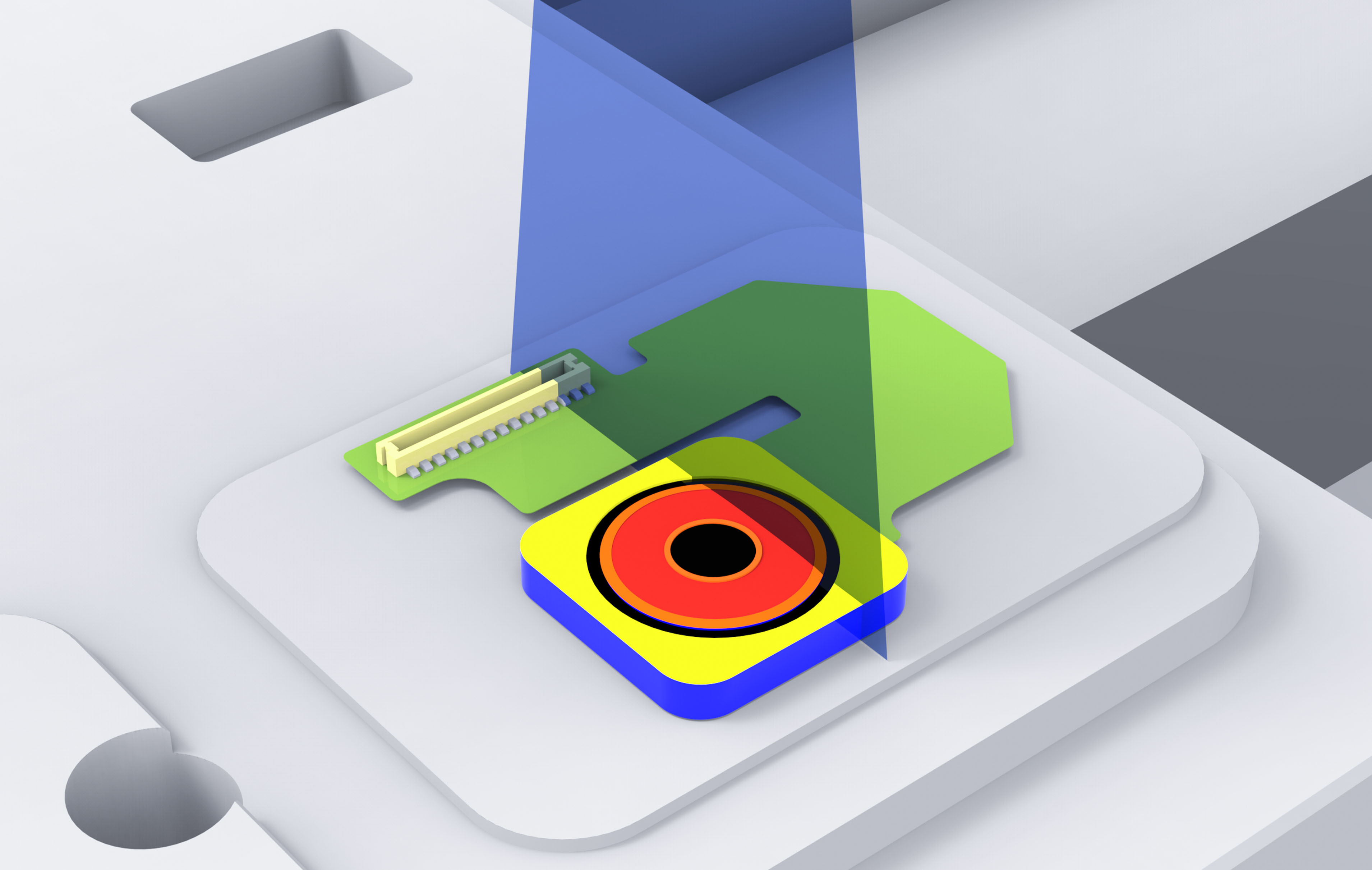

Inspektion von Smartphone-Kameramodul
Der Sensor scannt das reflektierende Werkstück mit einer Scanrate von bis zu 10 kHz (voller Messbereich in der X-Achse), um die Ebenheit genau zu überprüfen.
Spezifikation
| Modell | LNX-7515-GL | LNX-7530-GL | LNX-7580-GL | LNX-75150-GL | LNX-75300-GL |
|---|---|---|---|---|---|
| Scanrate | 2–10 kHz | 2–10 kHz | 2–10 kHz | 2–10 kHz | 2–10 kHz |
| Wiederholgenauigkeit in Z-Achse | 0,15 μm | 0,2 µm | 0,5 µm | 1,5 μm | 2 µm |
| Auflösung in X-Achse | 4 μm | 11 µm | 28 µm | 52 μm | 132 µm |
| Messbereich in X-Achse (FAR-Seite) | 13 mm | 35 mm | 89 mm | 167 mm | 422 mm |
| Messbereich in X-Achse (Referenzabstand) | 13 mm | 33 mm | 82 mm | 150 mm | 300 mm |
| Messbereich in X-Achse (NEAR-Seite) | 12 mm | 31 mm | 72 mm | 123 mm | 219 mm |
| Messbereich in Z-Achse | 6 mm | 25 mm | 76 mm | 135 mm | 295 mm |
| Referenzabstand | 35 mm | 78 mm | 250 mm | 228 mm | 325 mm |
| Datenpunkte/Profil | 3.200 | 3.200 | 3.200 | 3.200 | 3.200 |
| Linearität in Z-Achse | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. |
| Gewicht | 1,0 kg | 1,0 kg | 1,2 kg | 1,1 kg | 1,4 kg |
| Abmessungen | 131 × 58 × 100 mm | 133 × 61 × 102 mm | 182 × 63 × 112 mm | 199 × 57 × 108 mm | 195 × 61 × 109 mm |
1. Für detaillierte Produktspezifikationen konsultieren Sie bitte Mech-Mind Documentation.
2. Die Produktspezifikationen unterliegen der offiziellen Website von Mech-Mind.
