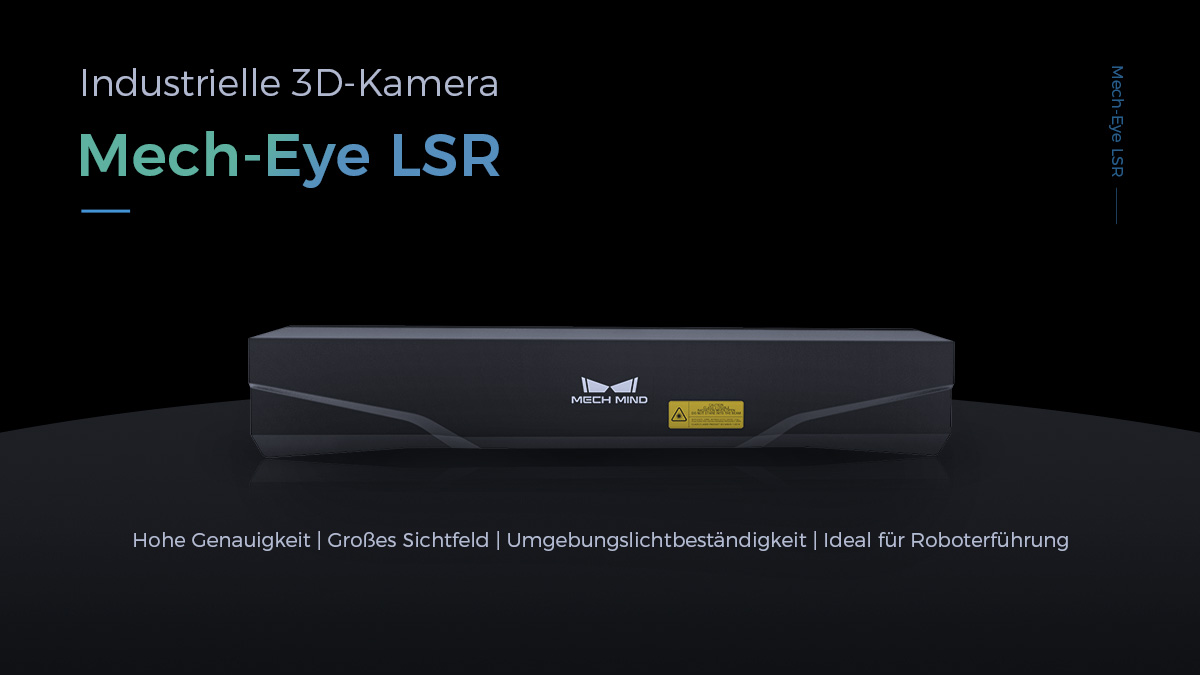

Mech-Eye LSR
Jedes Detail zum Greifen nah

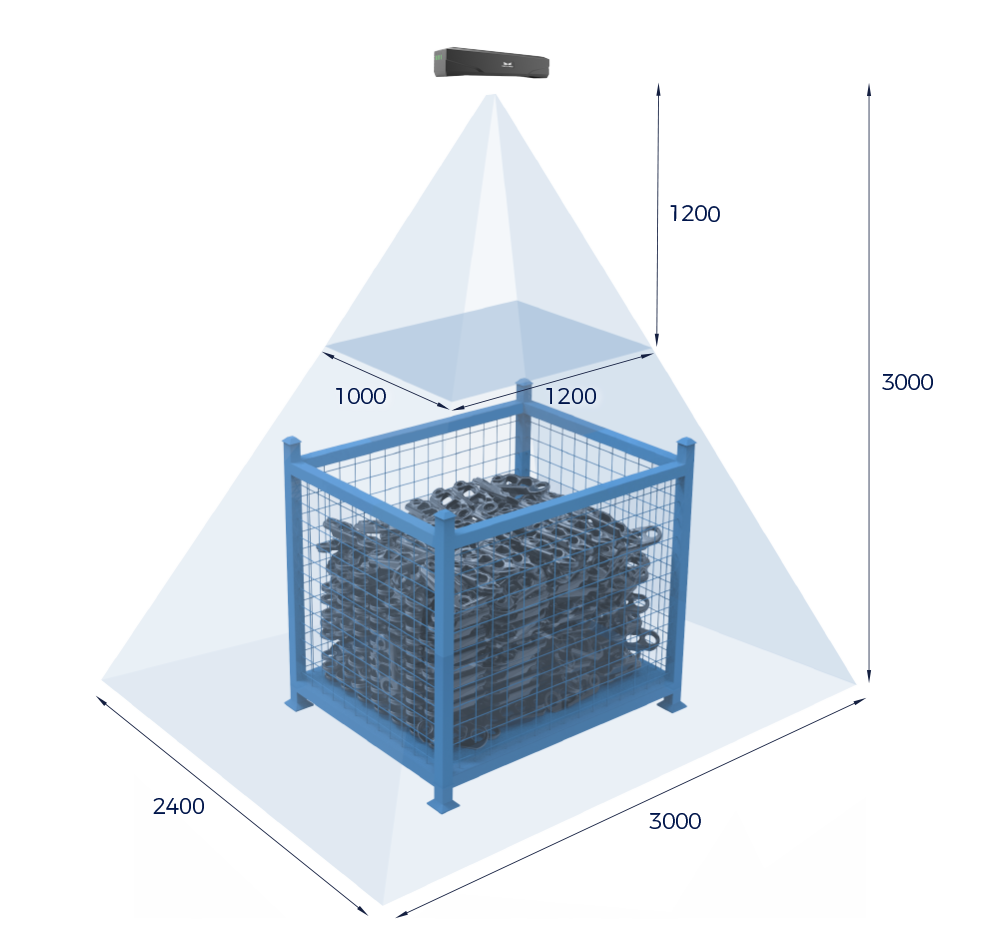

| Arbeitsabstand | 1200–3000 mm |
| Min. Sichtfeld (mm) | 1200 × 1000 mm @ 1,2 m |
| Max. Sichtfeld (mm) | 3000 × 2400 mm @ 3,0 m |
| Punkt-Z-Wert-Wiederholgenauigkeit (σ) [1] | 0,5 mm @ 3,0 m |
| Messgenauigkeit (VDI/VDE) [2] | 1,0 mm @ 3,0 m |
| Durchschnittliche Aufnahmezeit | 0,5–0,9 Sek. |
| Temperaturbereich | -10–45℃ |
| IP-Schutzklasse | IP65 |
Unerreichte Punktwolkenqualität

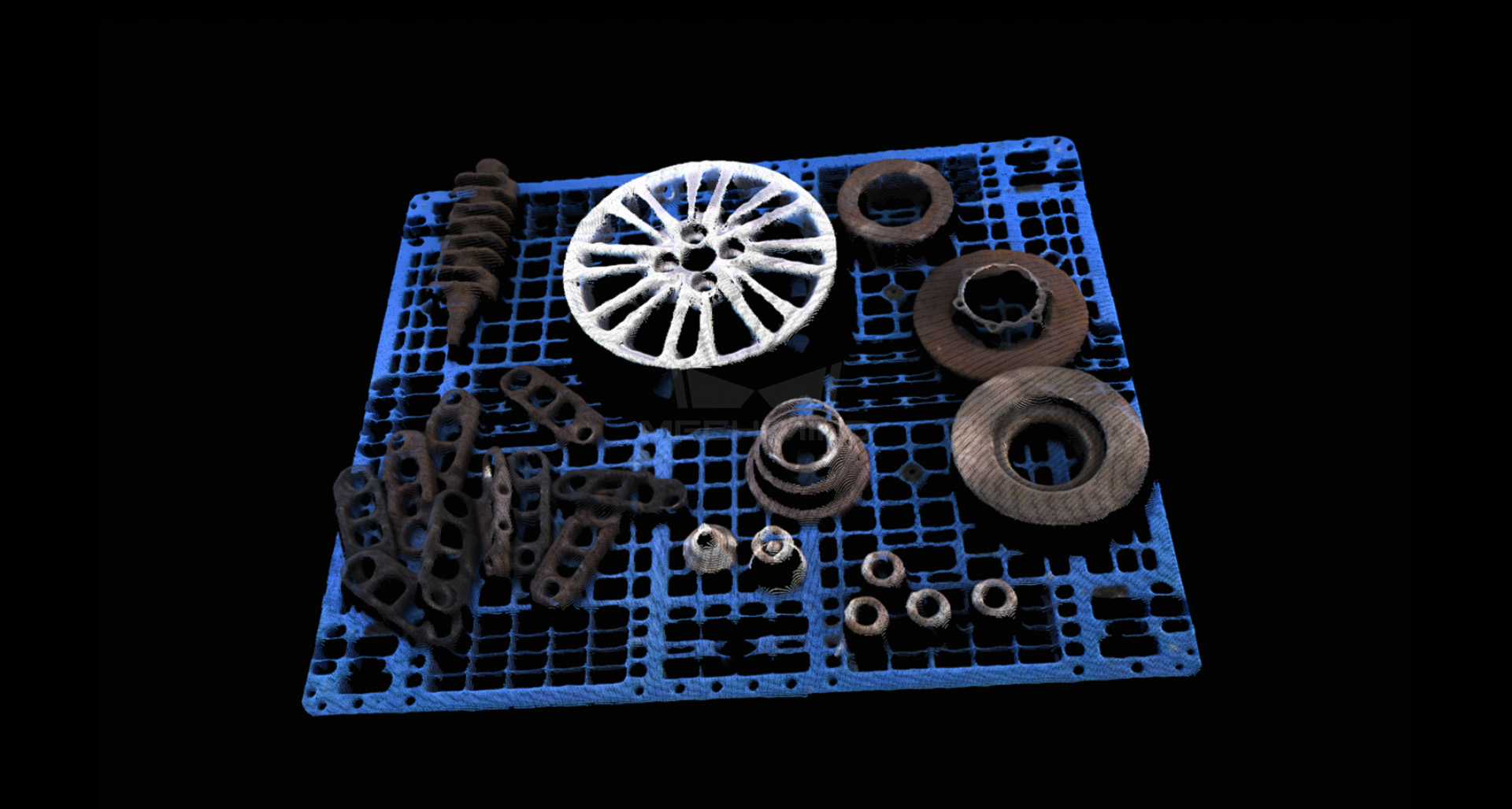

Punktwolke aufgenommen von Mech-Eye LSR L-GL
Verschiedene Metallteile
Punktwolke aufgenommen von Mech-Eye LSR L-GL
Verschiedene Metallteile
Punktwolke aufgenommen von Mech-Eye LSR L-GL
Getriebegehäusen

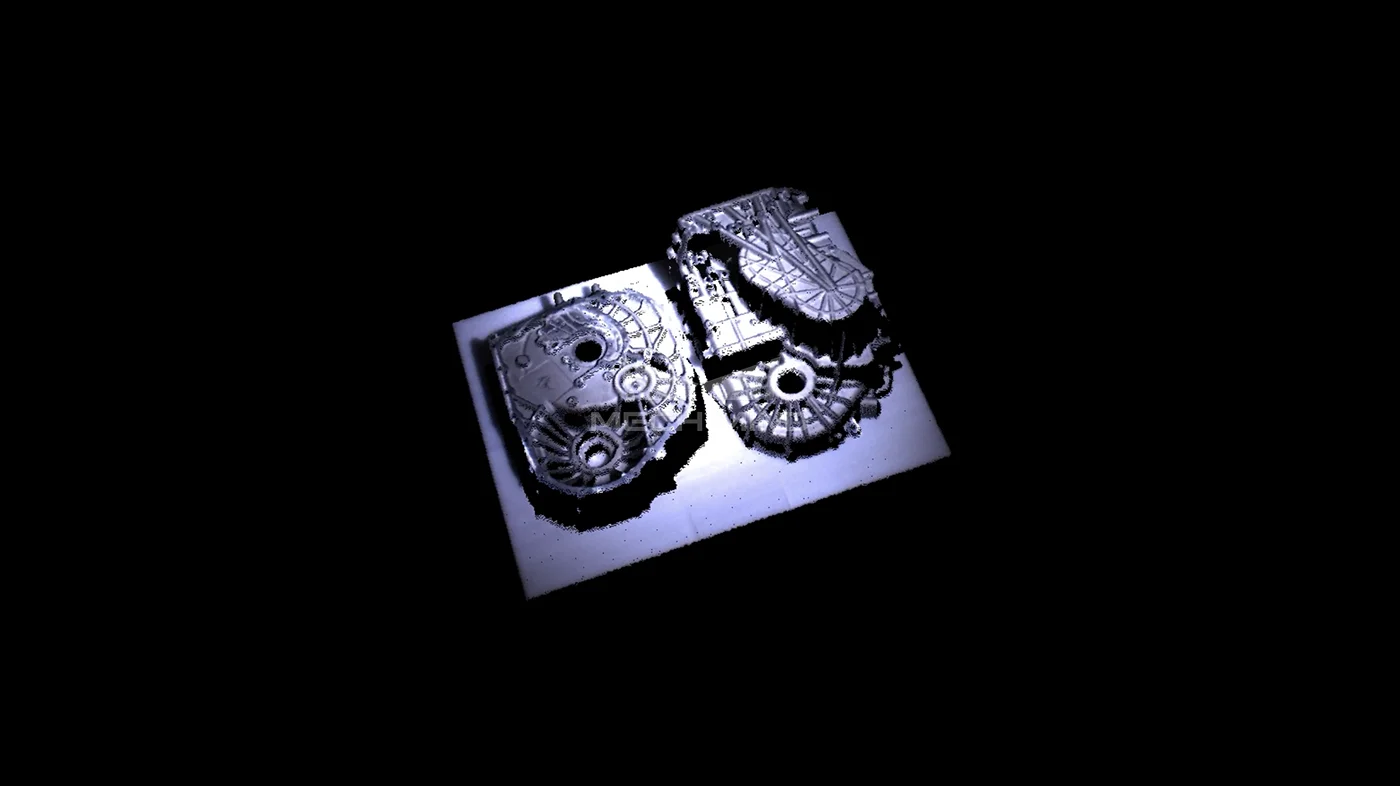

Punktwolke aufgenommen von Mech-Eye LSR L-GL
Getriebegehäusen

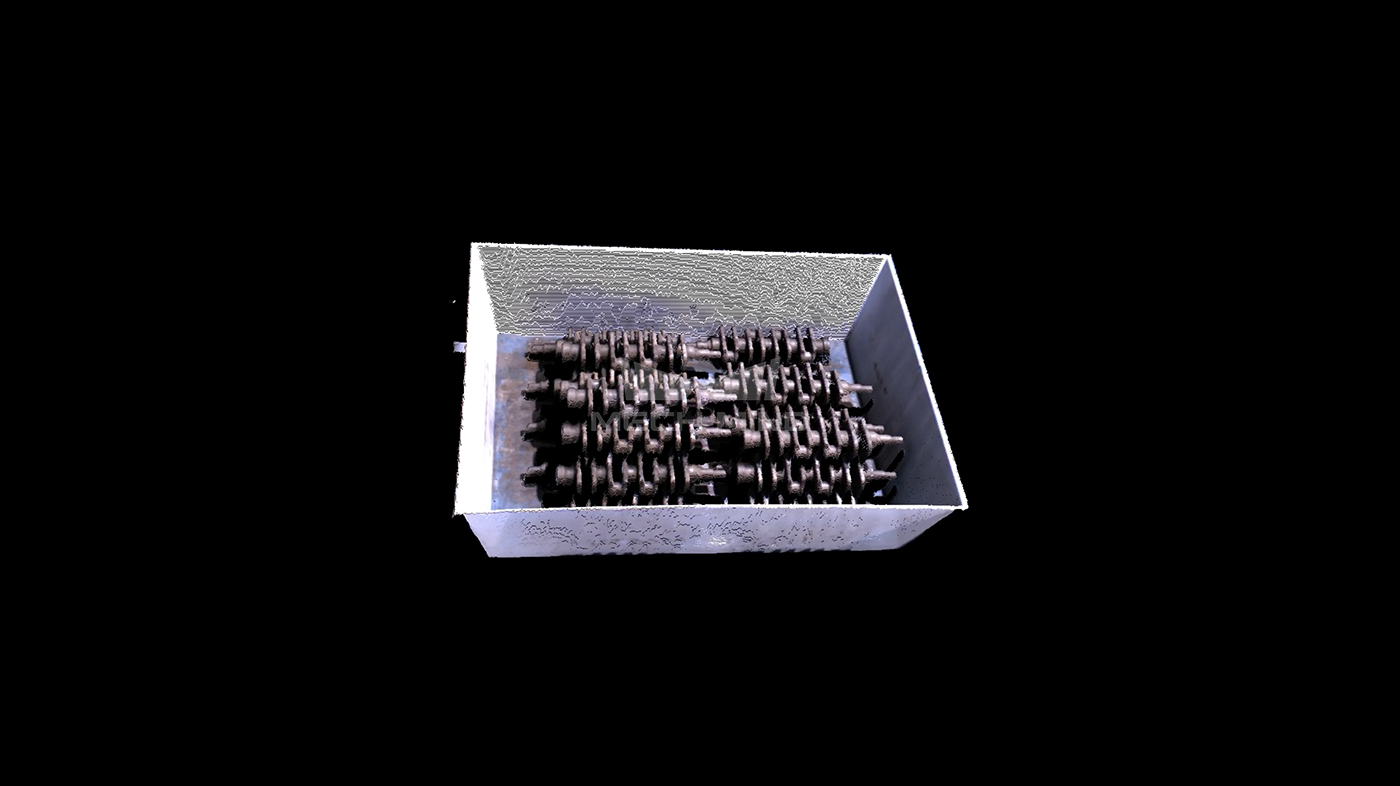

Punktwolke aufgenommen von Mech-Eye LSR L-GL
Kurbelwellen
Punktwolke aufgenommen von Mech-Eye LSR L-GL
Kurbelwellen
Konzipiert für Roboterführung

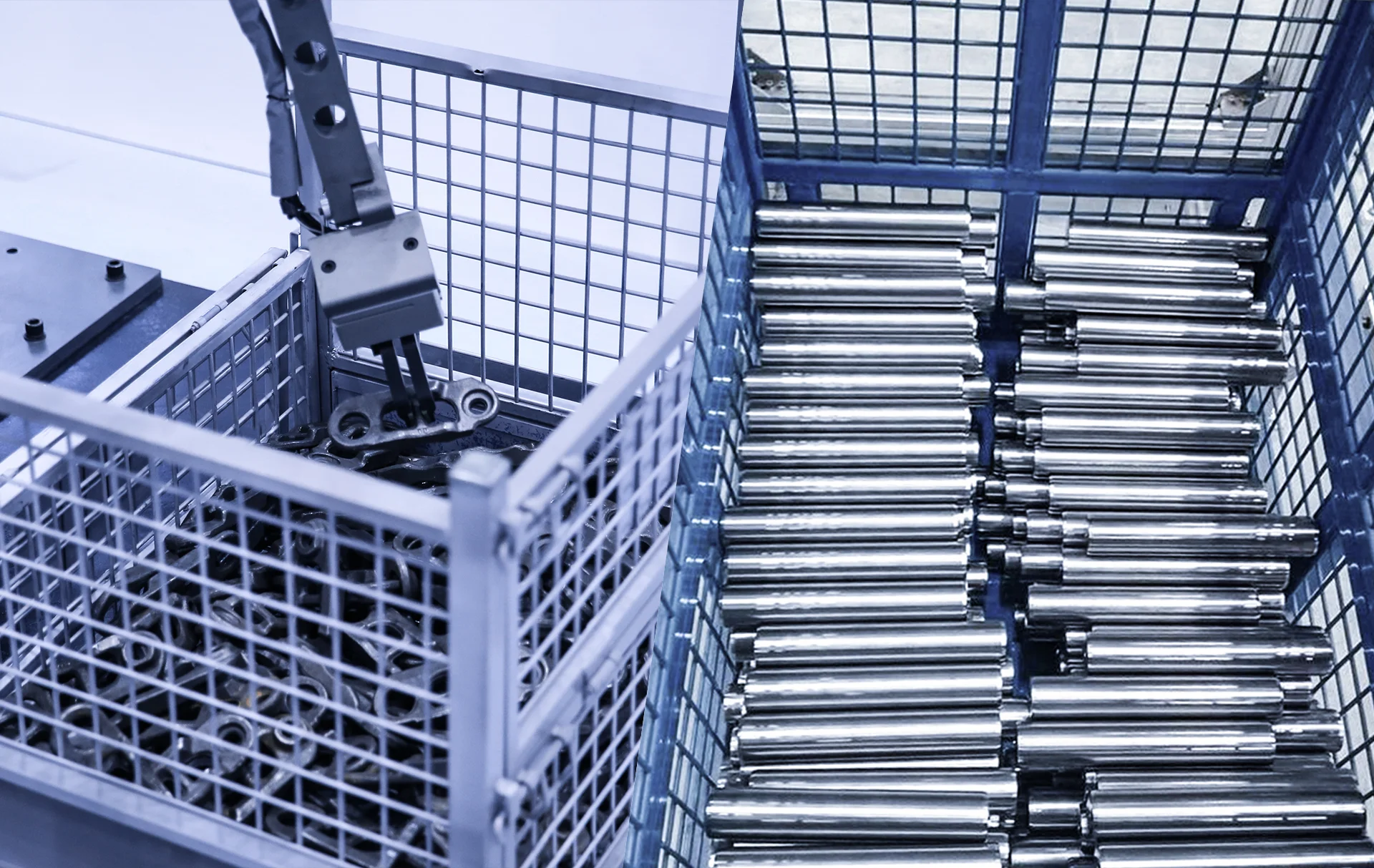

Für größere, tiefere Kisten
Die Kamera nutzt ein extrem breites Sichtfeld, um größere und tiefere Kisten abzubilden.

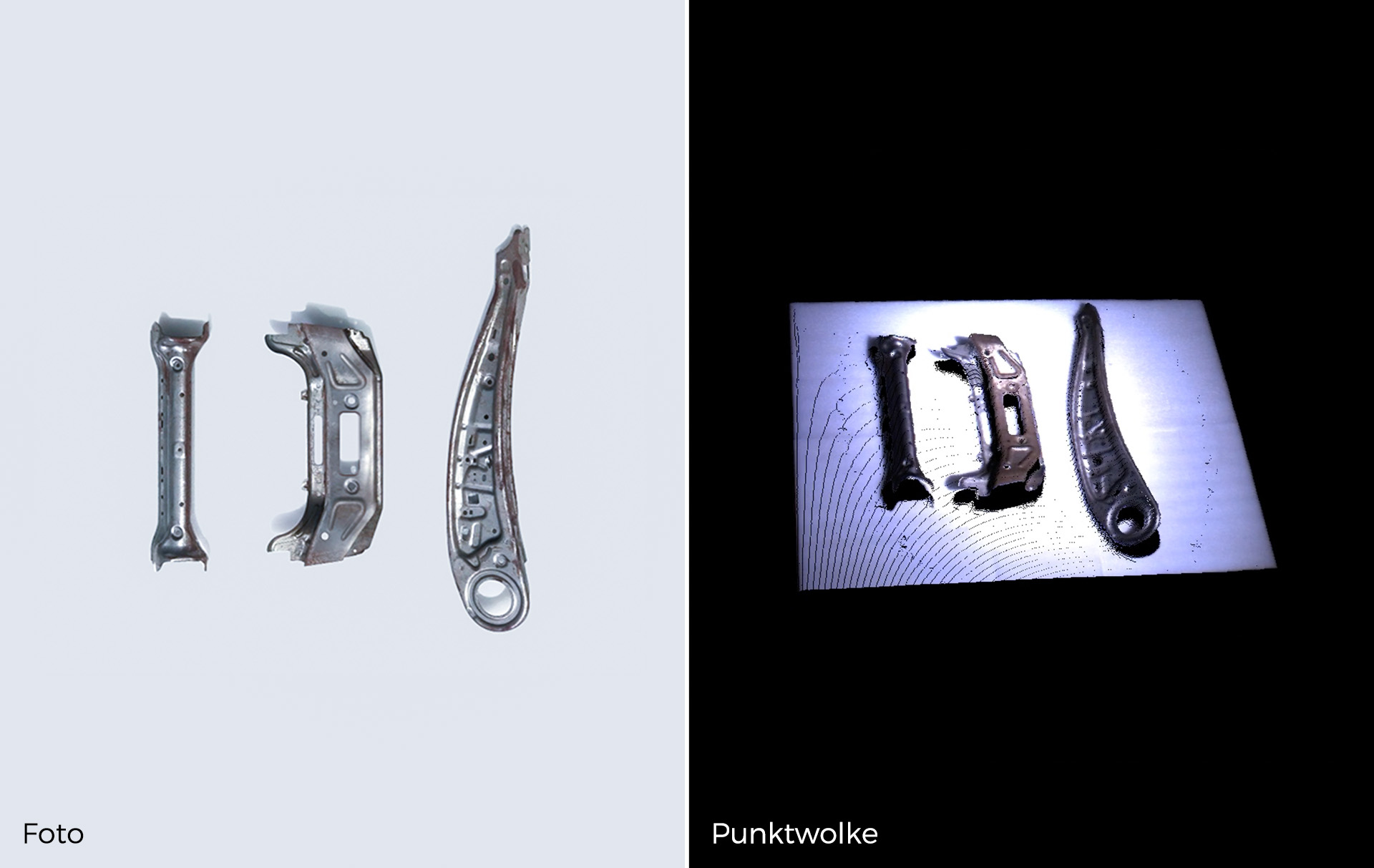

Effektive Behandlung von Reflektionen
Fortschrittliche optische Technologien liefern eine verbesserte Leistung bei Reflexionen und ermöglichen die Behandlung von reflektierenden Objekten wie polierten, glänzenden Metallteilen und glänzenden Verpackungen.

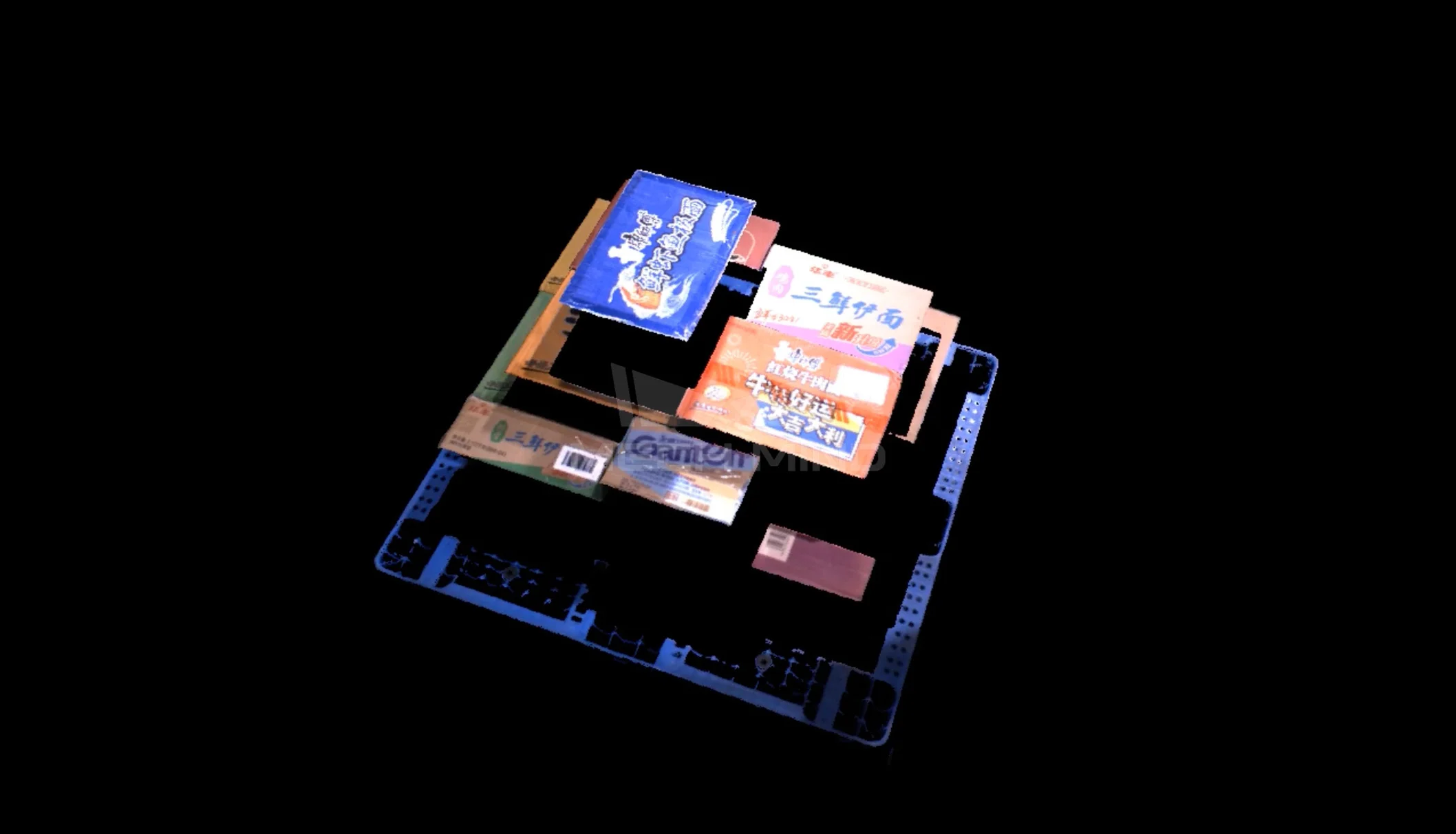

Farbige Punktwolken
Präzise und perfekt ausgerichtete farbige 3D-Punktwolken ermöglichen Industrierobotern die Handhabung anspruchsvoller Anwendungen wie die Depalettierung von Kleinladungsträgern.

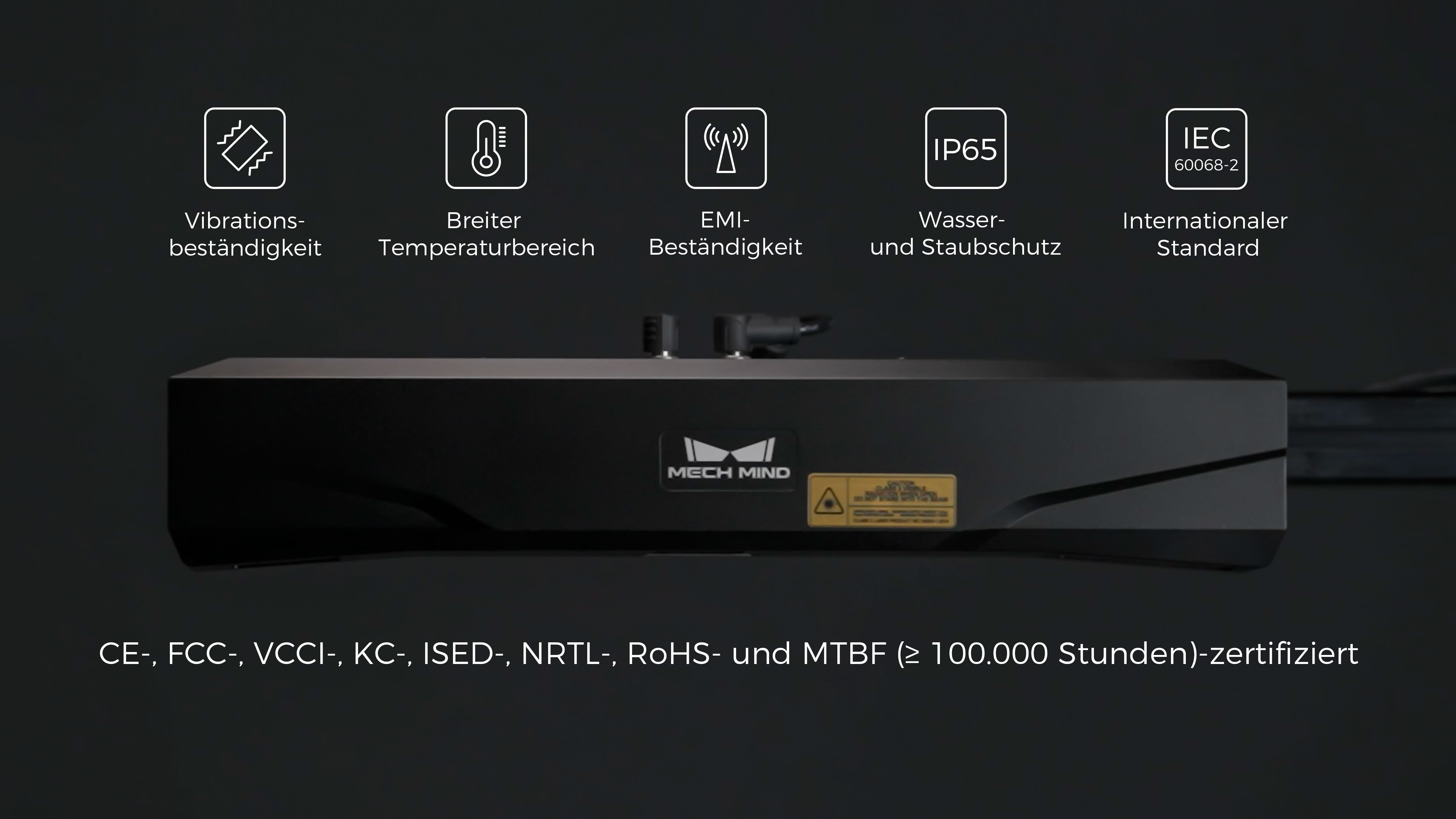

IP65 & MTBF zertifiziert
Mech-Eye LSR L-GL verfügt über ein IP65-zertifiziertes, robustes Aluminiumgehäuse, das für den Einsatz in rauen Industrieumgebungen ausgelegt ist.
Spezifikation
| Modell | LSR L-GL | LSR S-GL | LSR XL-GL |
|---|---|---|---|
| Arbeitsabstand | 1200–3000 mm | 500–1500 mm | 1600–3500 mm |
| Min. Sichtfeld (mm) | 1200 × 1000 mm @ 1,2 m | 480 × 360 mm @ 0,5 m | 1280 × 1280 mm @ 1,6 m |
| Max. Sichtfeld (mm) | 3000 × 2400 mm @ 3,0 m | 1500 × 1200 mm @ 1,5 m | 3000 × 2800 mm @ 3,5 m |
| Tiefenbild-Auflösung | 2048 × 1536 | 2048 × 1536 | 2448 × 2040 |
| Farbbild-Auflösung | 4000 × 3000 / 2000 × 1500 | 4000 × 3000/2000 × 1500 | 4000 × 3000/2000 × 1500 |
| Punkt-Z-Wert-Wiederholgenauigkeit (σ) [1] | 0,5 mm @ 3,0 m | 0,2 mm @ 1,5 m | 0,2 mm @ 3,0 m |
| Messgenauigkeit (VDI/VDE) [2] | 1,0 mm @ 3,0 m | 1,0 mm @ 1,5 m | 1,0 mm @ 3,0 m |
| Durchschnittliche Aufnahmezeit | 0,5–0,9 Sek. | 0,5-0,9 Sek. | 0,6-1,1 Sek. |
| Abmessungen | 459 × 77 × 86 mm | 228 × 77 × 126 mm | 942 × 88 × 116 mm |
| Gewicht | 2,9 kg | 1,9 kg | 4,5 kg |
[1] Eine Standardabweichung von 100 Z-Wert-Messungen desselben Punktes. Als Messobjekt diente eine Keramikplatte.
[2] Nach VDI/VDE 2634 Blatt II.
CASES
Großes Lager

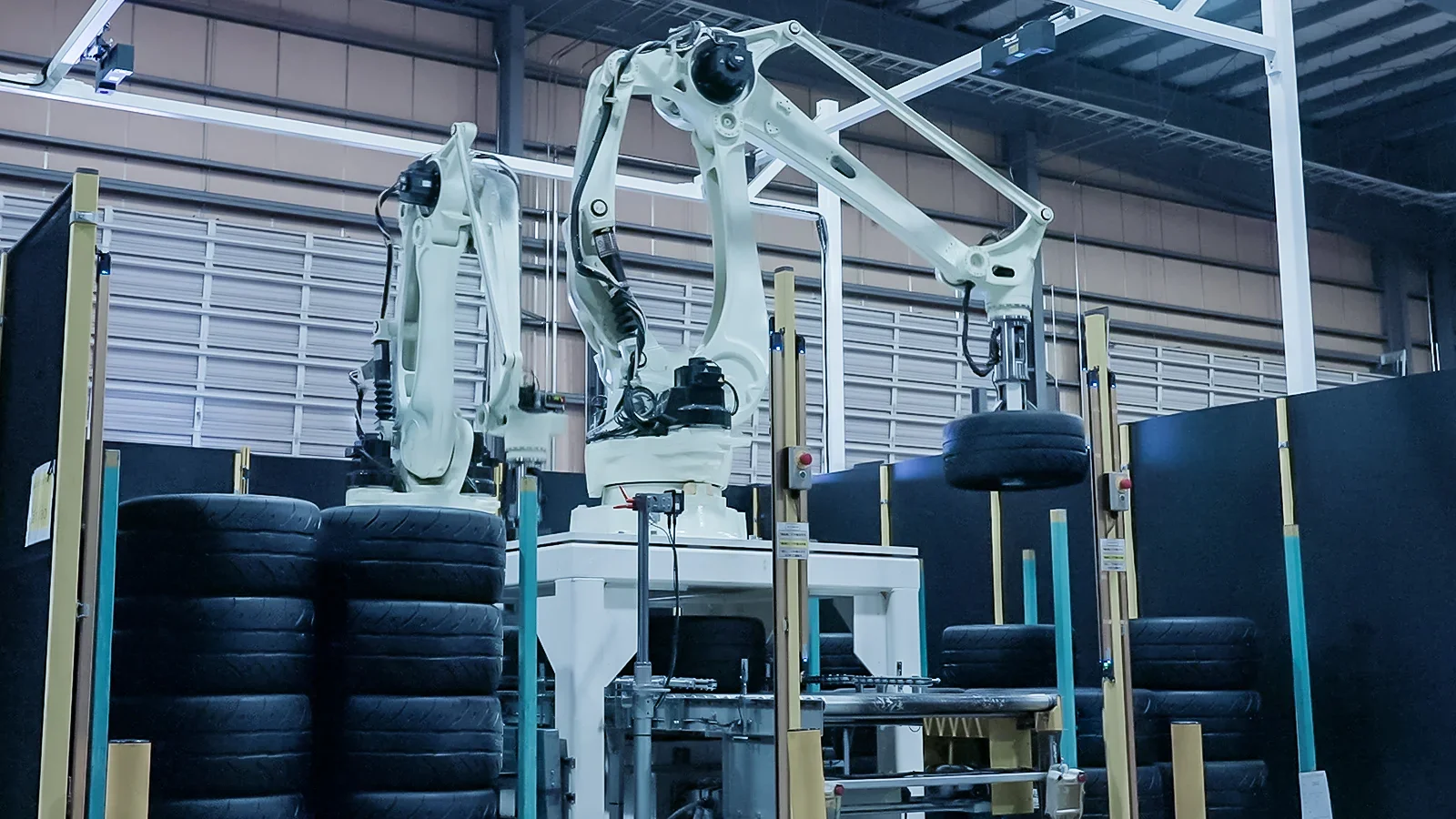

Handling von Reifen
Um die Lagerabläufe zu verbessern, entschied sich Japans größter Reifenhändler, den Reifenhandlingprozess mit der KI + 3D-Vision-Automatisierungslösung von Mech-Mind zu automatisieren.
Große Autoteilefabrik
Bin Picking von Innenringen
Das 3D-Vision-System führt die Roboter dabei, die Innenringe, die zufällig im tiefen Behälter liegen, zu erkennen und genau zu greifen, um sie dann an den vorgesehenen Stellen zu platzieren.
Große Autoteilefabrik

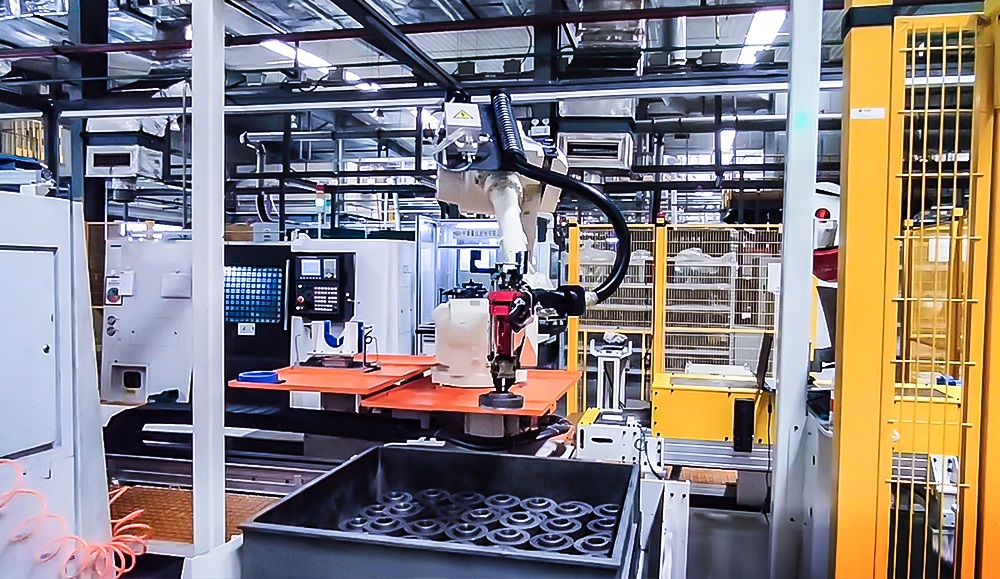

Bin Picking von Vorgelegewellen
Das 3D-Vision-System identifiziert und lokalisiert die Vorgelegewellen im Behälter und führt den Roboterarm beim Greifen und Ablegen.
FAQ
Wie lang sind die Aufnahmezeiten der Mech-Eye industriellen 3D-Kameras?
Die Aufnahmezeiten der verschiedenen Modelle von Mech-Eye industriellen 3D-Kameras sind unterschiedlich. Die minimale Aufnahmezeit beträgt 300 Millisekunden.
Detaillierte Spezifikationen von unseren Kameras finden Sie auf unserer Website.
