Mech-Eye LNX-7500 Serie
Extra großes Sichtfeld
| Scanrate | 2–10 kHz |
| Wiederholgenauigkeit in Z-Achse | 2 µm |
| Auflösung in X-Achse | 132 µm |
| Messbereich in X-Achse (FAR-Seite) | 422 mm |
| Messbereich in X-Achse (Referenzabstand) | 300 mm |
| Messbereich in X-Achse (NEAR-Seite) | 219 mm |
| Messbereich in Z-Achse | 295 mm |
| Referenzabstand | 325 mm |
| Datenpunkte/Profil | 3.200 |
Größeres Sichtfeld, mehr Möglichkeiten

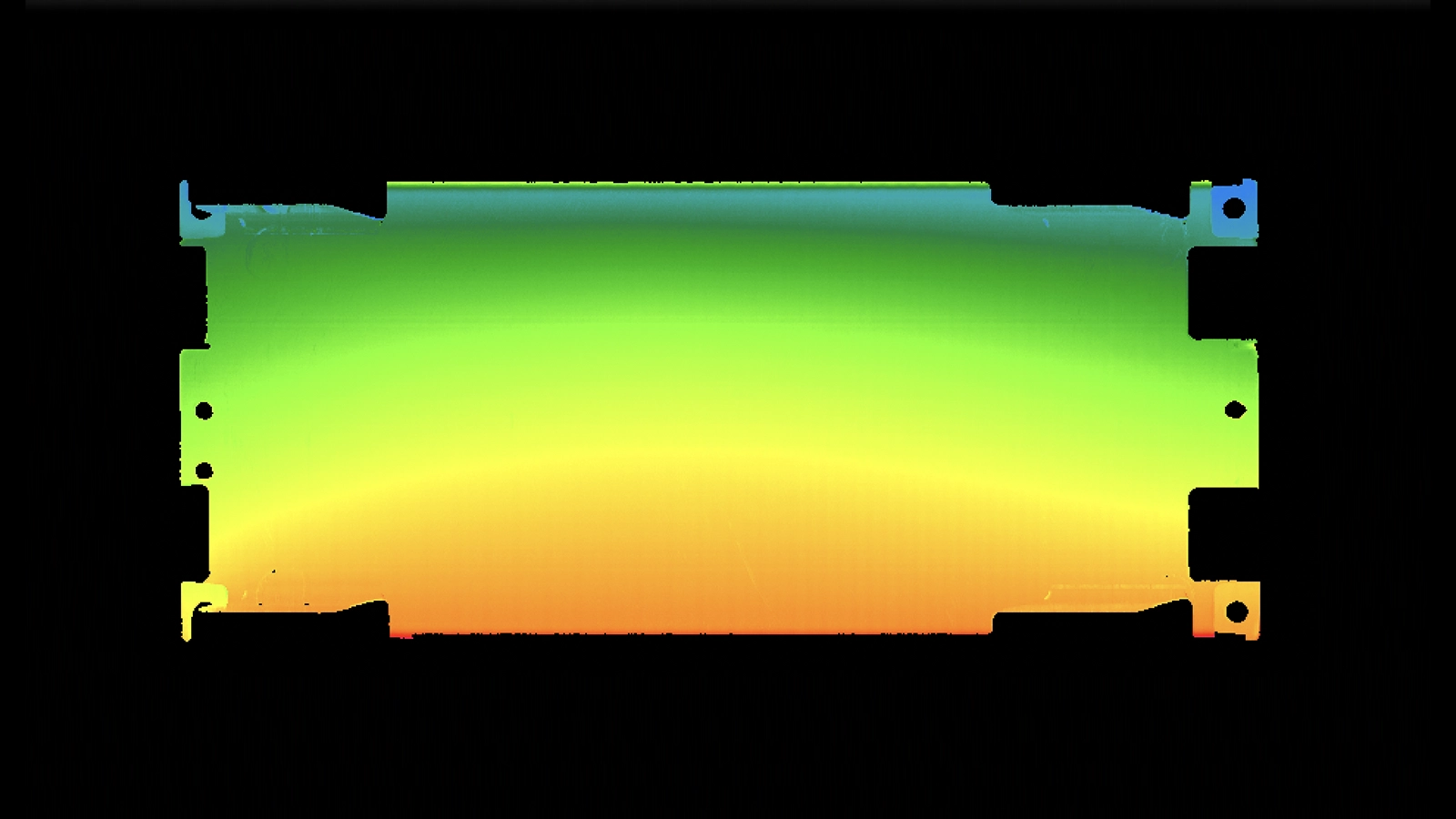

Batteriemodul
Batteriemodul

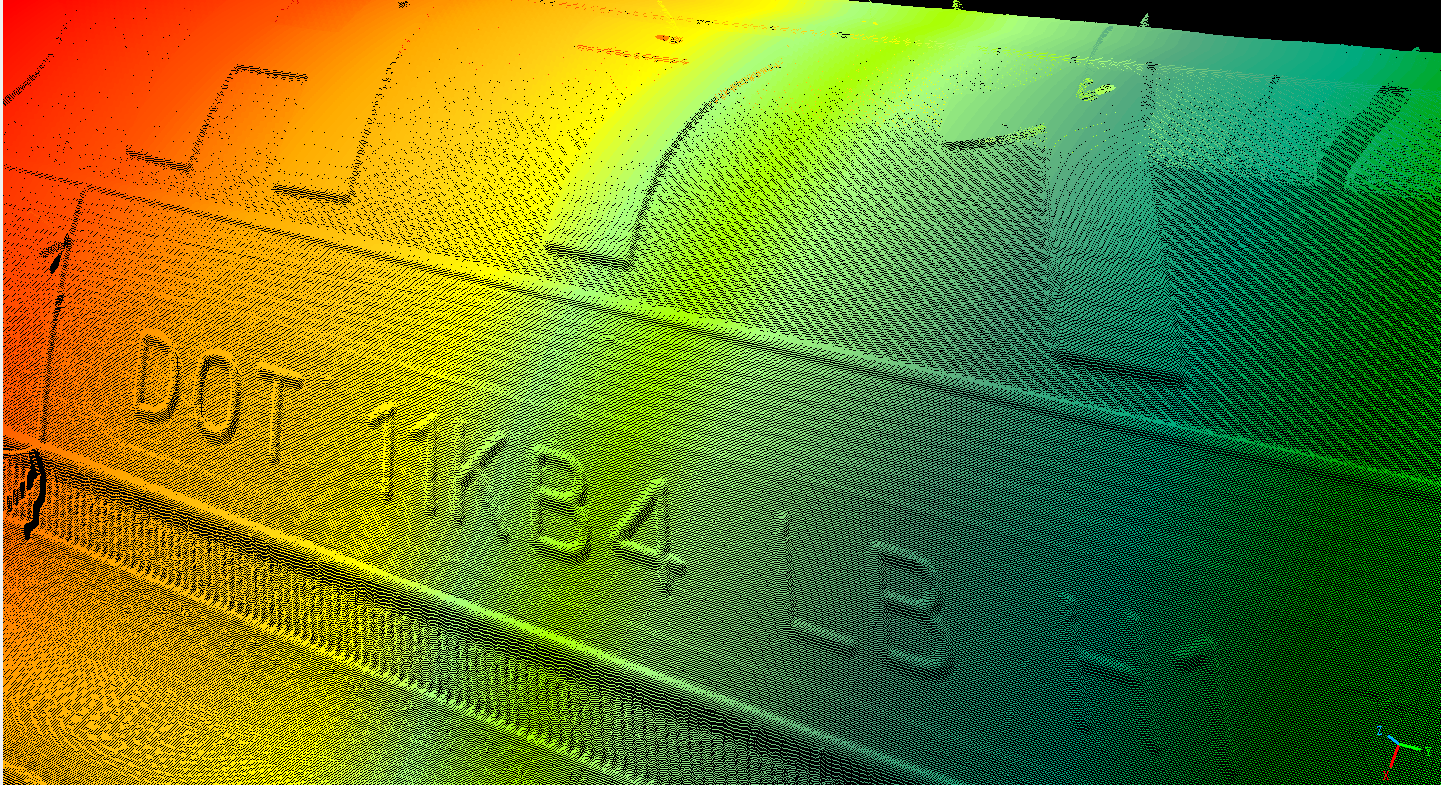

DOT-Code am Reifen
DOT-Code am Reifen

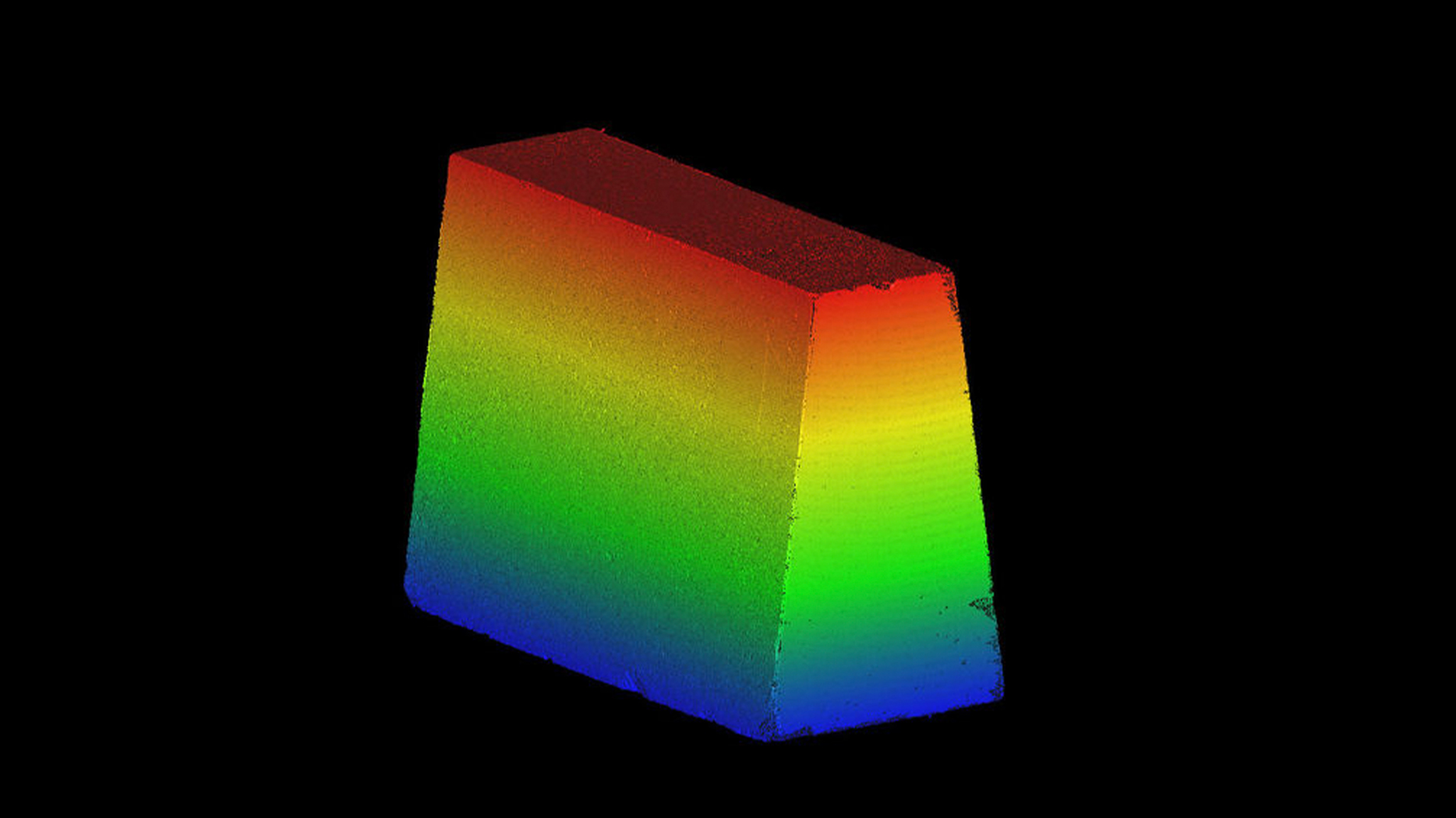

Feuerfester Ziegel
Feuerfester Ziegel
Monokristalliner Siliziumstab
Monokristalliner Siliziumstab

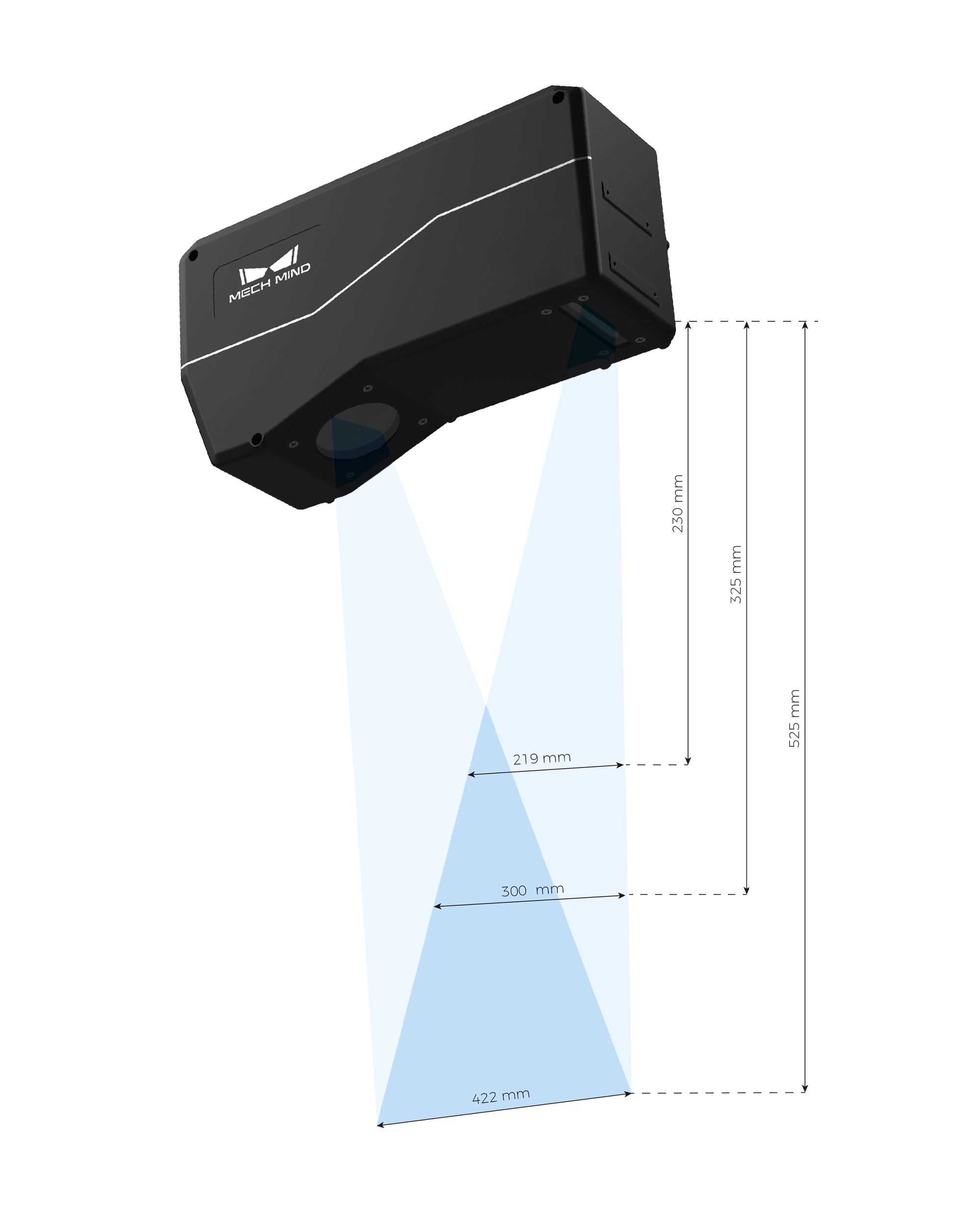

Der LNX-75300-GL verfügt über einen Messbereich in X-Achse von 422 mm und einen in Z-Achse von 295 mm. Dank dieses großen Sichtfelds kann der Sensor große Werkstücke in einer einzigen Aufnahme scannen. Außerdem beinhaltet er die Single-Shot-HDR- Funktion und ein fortschrittliches optisches Design, das sowohl stark als auch schwach reflektierende Oberflächen erfasst. Darüber hinaus ermöglicht die Scanrate des LNX-75300-GL von bis zu 10 kHz (kompletter Messbereich in X-Achse) die schnelle Erzeugung von hochauflösenden 3D-Bildern, was die Produktivität erheblich verbessert.

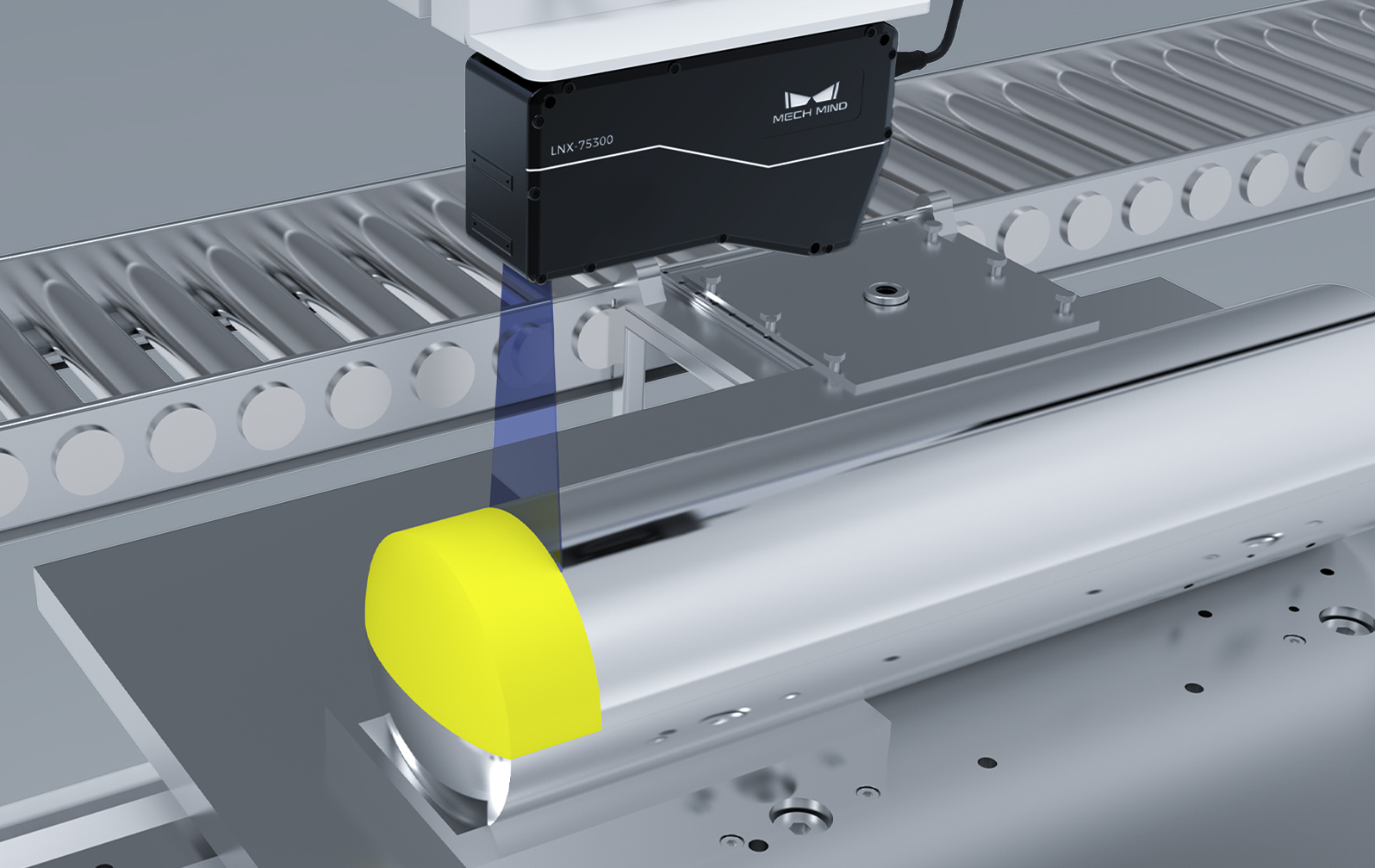

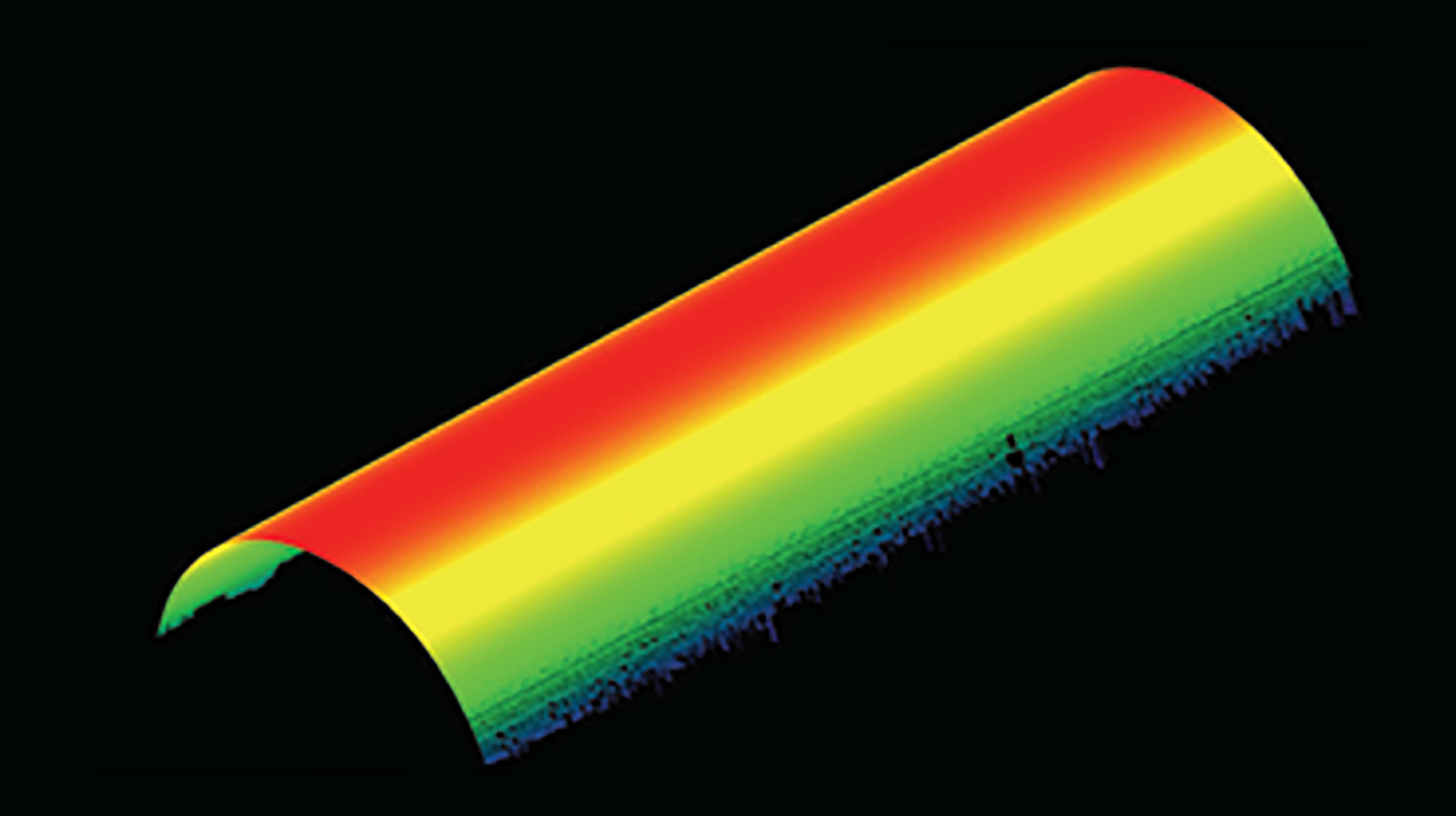

Messung des Durchmessers von monokristallinen Siliziumstäben
Die hohe Scanrate des Sensors ermöglicht die Generierung hochauflösender Punktwolken von Siliziumstäben mit hoher Geschwindigkeit. Die fortschrittlichen Bildgebungsalgorithmen bewältigen effektiv reflektierende Oberflächen, Grate und Defekte.

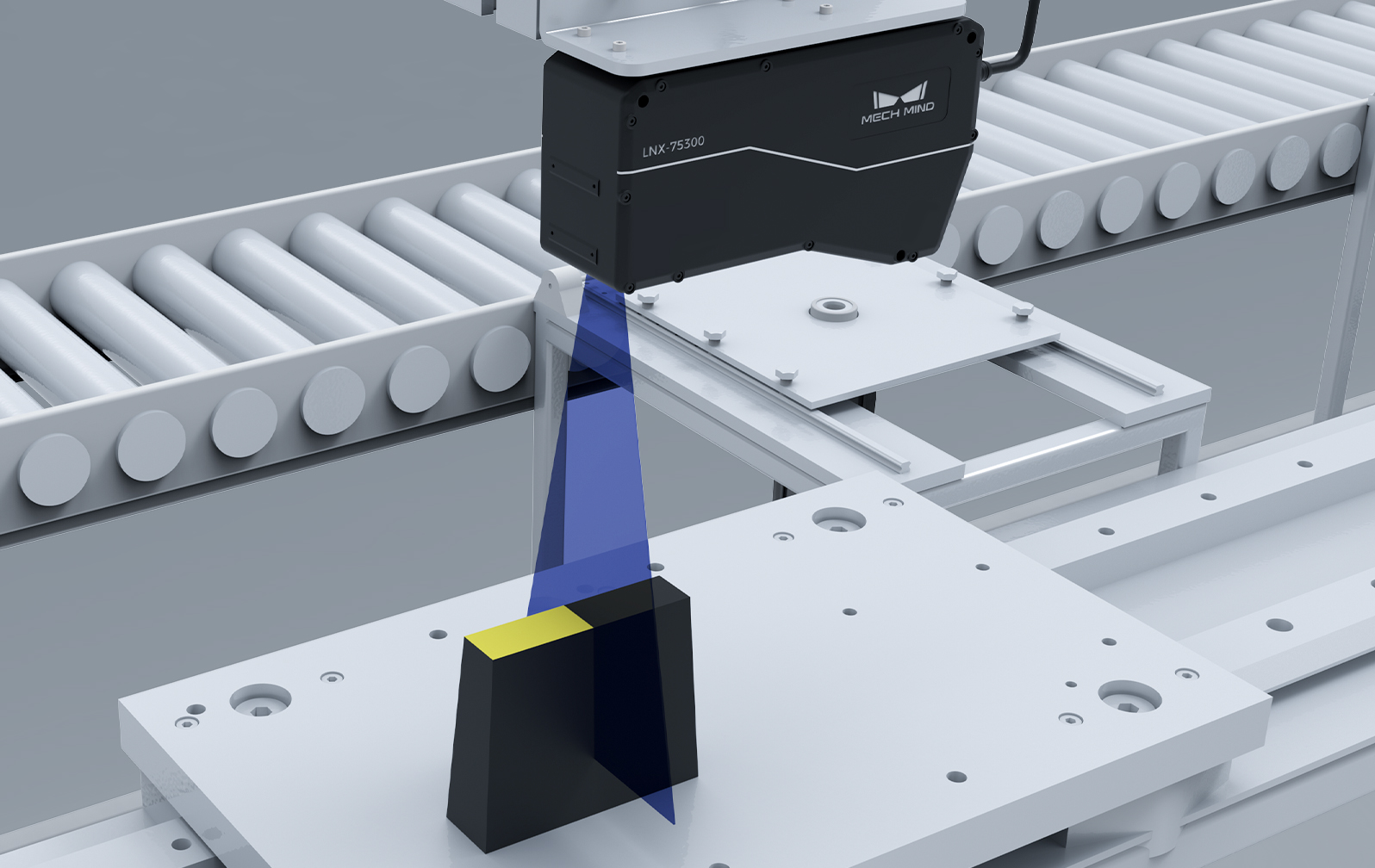

Dimensionsmessung von feuerfestem Ziegel
Dank des großen Messbereichs in der X- und Z-Achse kann der Sensor einen großen Ziegel in einer einzigen Aufnahme scannen. Die hohe Auflösung in X-Achse und die hohe Wiederholgenauigkeit in Z-Achse ermöglichen eine genaue Messung. Schnelle Scanraten verkürzen die Zykluszeit und erhöhen die Effizienz. Die Schutzart IP67 garantiert, dass der Sensor auch in rauen Umgebungen zuverlässig funktioniert.

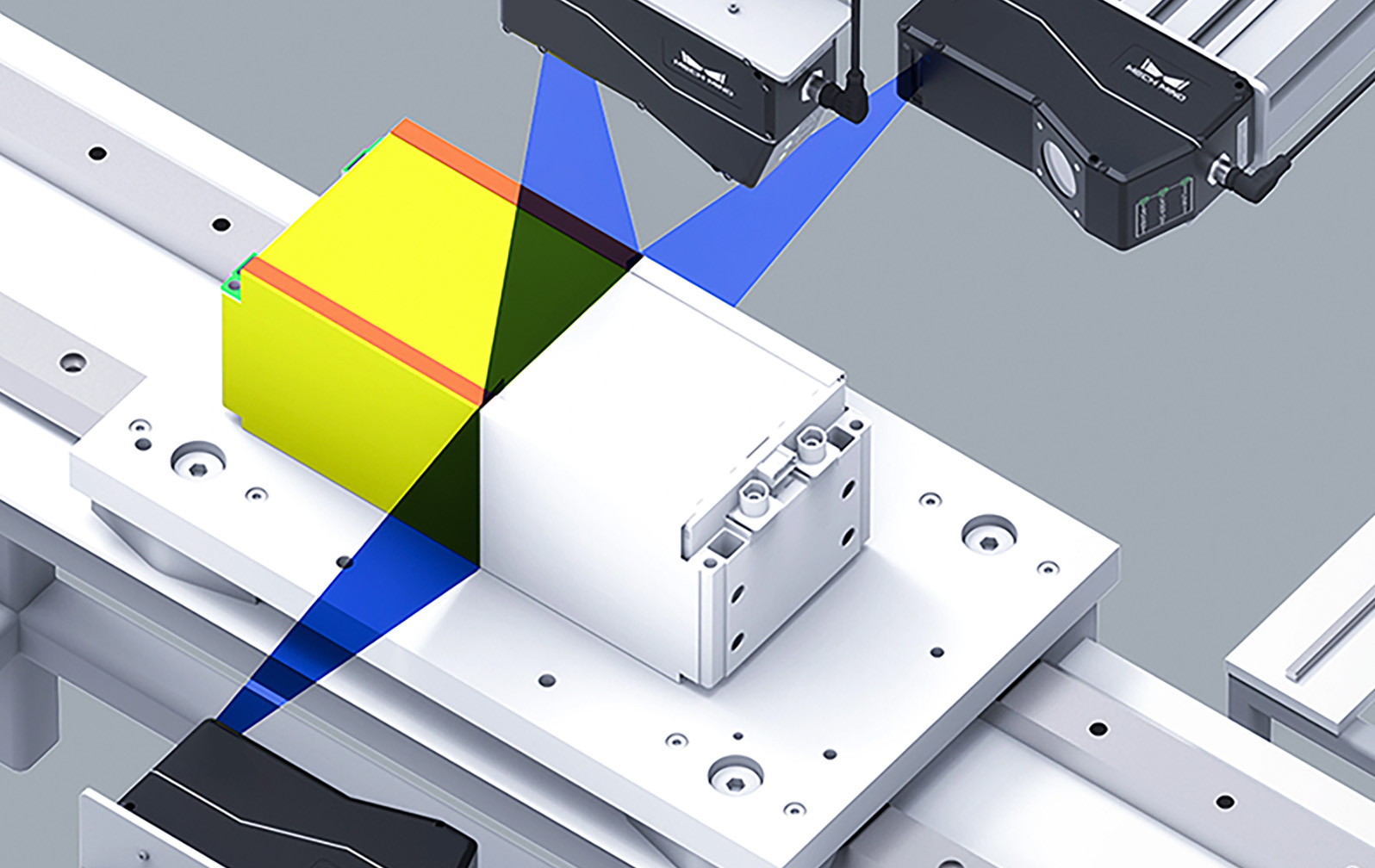

Dimensionsmessung von Batteriemodul
Der Sensor bietet ein großes Sichtfeld mit einem Messbereich in der X-Achse von bis zu 422 mm und in der Z-Achse von 295 mm. Dank des großen Sichtfelds, der hohen Scanrate und der hohen Genauigkeit ist der Sensor in der Lage, das gesamte Modul in einer Aufnahme zu scannen und schnell hochwertige Punktwolke zu erzeugen.
Spezifikation
| Modell | LNX-7515-GL | LNX-7530-GL | LNX-7580-GL | LNX-75150-GL | LNX-75300-GL |
|---|---|---|---|---|---|
| Scanrate | 2–10 kHz | 2–10 kHz | 2–10 kHz | 2–10 kHz | 2–10 kHz |
| Wiederholgenauigkeit in Z-Achse | 0,15 μm | 0,2 µm | 0,5 µm | 1,5 μm | 2 µm |
| Auflösung in X-Achse | 4 μm | 11 µm | 28 µm | 52 μm | 132 µm |
| Messbereich in X-Achse (FAR-Seite) | 13 mm | 35 mm | 89 mm | 167 mm | 422 mm |
| Messbereich in X-Achse (Referenzabstand) | 13 mm | 33 mm | 82 mm | 150 mm | 300 mm |
| Messbereich in X-Achse (NEAR-Seite) | 12 mm | 31 mm | 72 mm | 123 mm | 219 mm |
| Messbereich in Z-Achse | 6 mm | 25 mm | 76 mm | 135 mm | 295 mm |
| Referenzabstand | 35 mm | 78 mm | 250 mm | 228 mm | 325 mm |
| Datenpunkte/Profil | 3.200 | 3.200 | 3.200 | 3.200 | 3.200 |
| Linearität in Z-Achse | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. |
| Gewicht | 1,0 kg | 1,0 kg | 1,2 kg | 1,1 kg | 1,4 kg |
| Abmessungen | 131 × 58 × 100 mm | 133 × 61 × 102 mm | 182 × 63 × 112 mm | 199 × 57 × 108 mm | 195 × 61 × 109 mm |
1. Für detaillierte Produktspezifikationen konsultieren Sie bitte Mech-Mind Documentation.
2. Die Produktspezifikationen unterliegen der offiziellen Website von Mech-Mind.
