Mech-Mind 3D-Vision-Inline-Messsystem
Das Mech-Mind 3D-Vision-Inline-Messsystem ermöglicht die vollständige Inline-Inspektion aller Automobilkomponenten und Karosseriebaugruppen. Damit unterstützt es Kunden dabei, hohe Standards und eine hohe Lieferleistung zu erreichen.

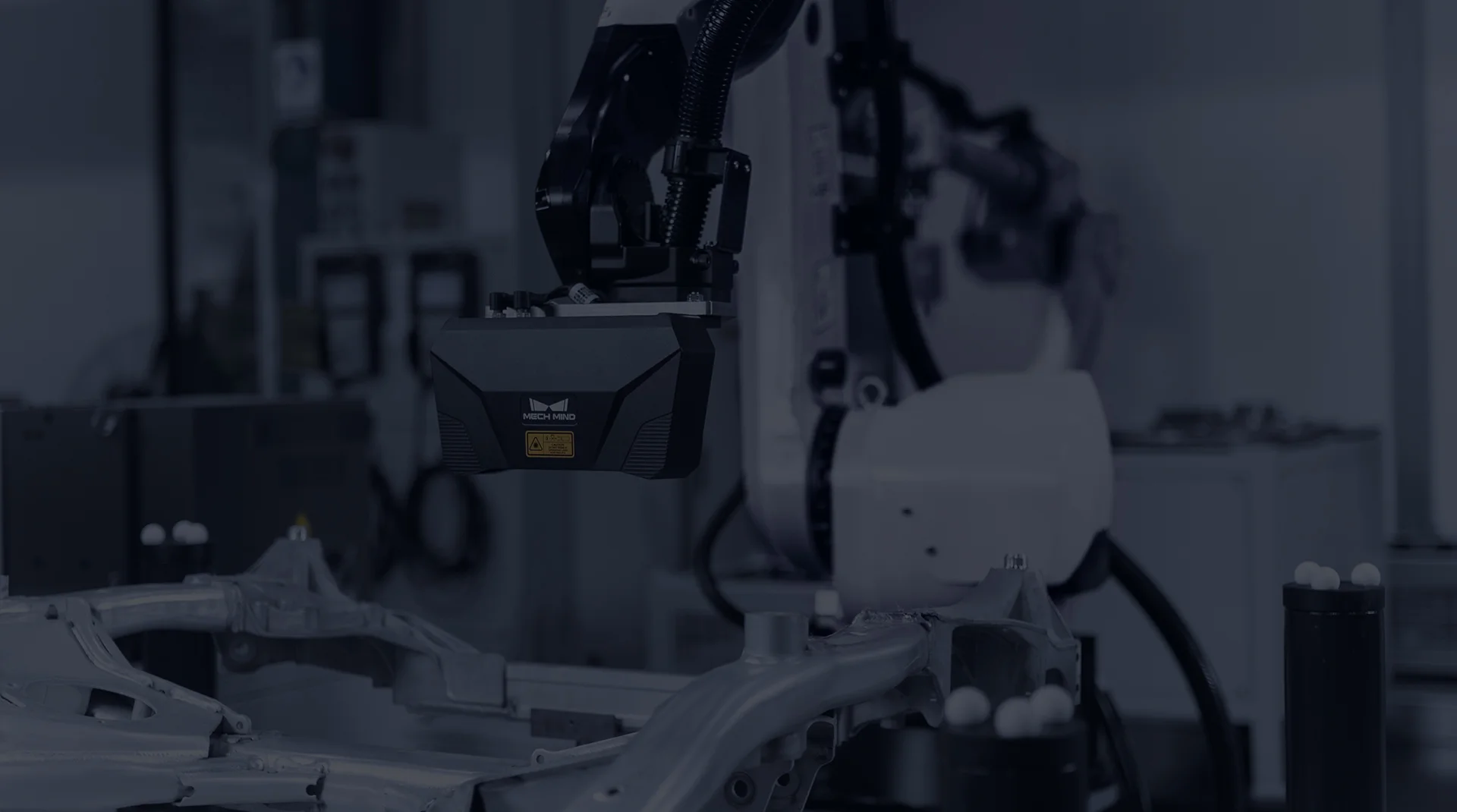

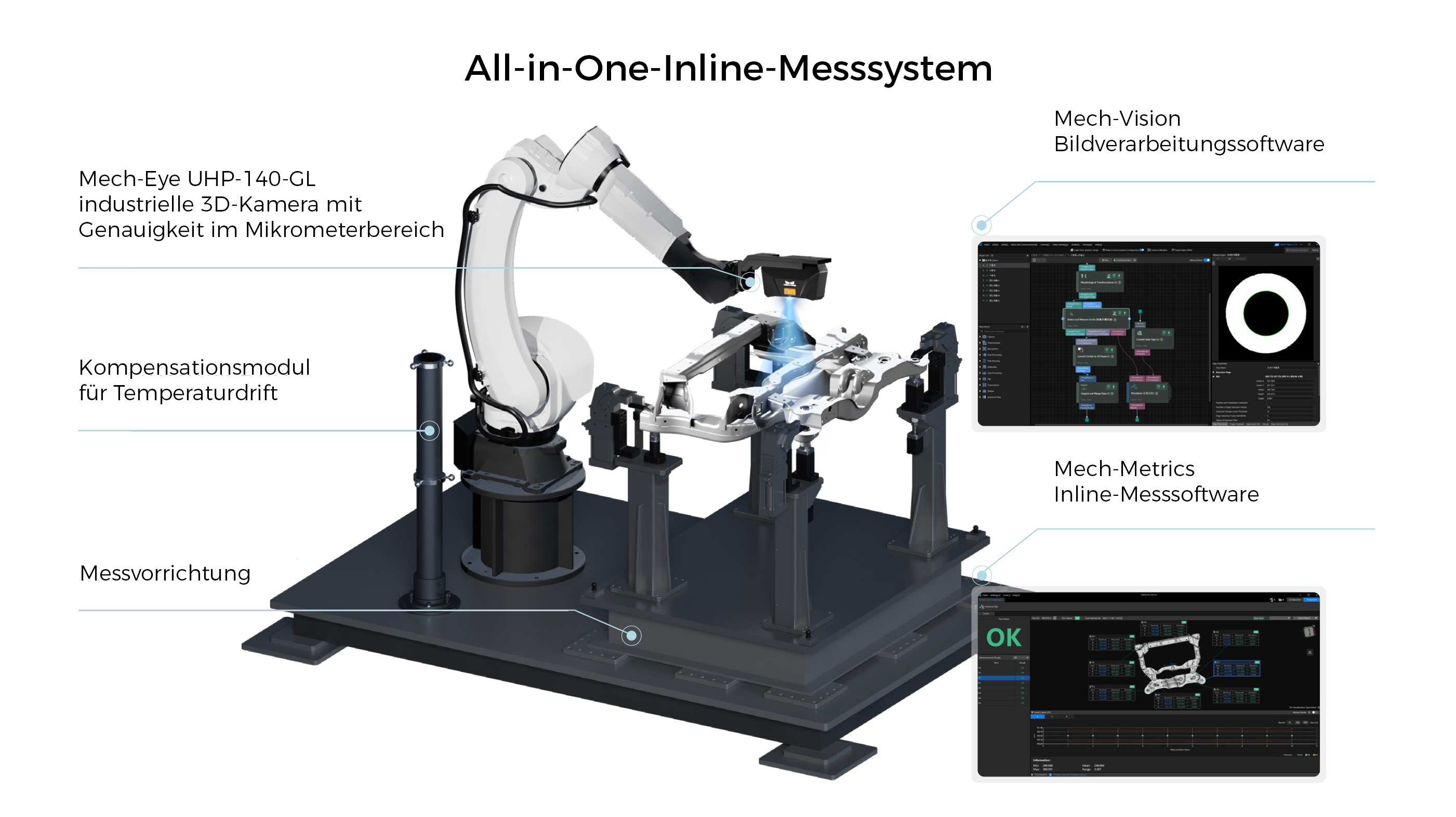

All-in-One-Inline-Messsystem
Das Mech-Mind 3D-Vision-Inline-Messsystem integriert eine proprietäre Suite aus leistungsstarken Hardwares und Softwares. Dazu gehören 3D-Kameras mit Mikrometergenauigkeit sowie KI-gestützte Messsoftwares. Das System bietet eine produktionsreife Lösung und damit wird die Automobilfertigung mit einer hochpräzisen, schnellen und 100-prozentigen Inline-Inspektion ausgestattet.
Die Qualitätskontrolle vereinfachen
Genauigkeit
± 0,2 mm branchenführende Messgenauigkeit
Zykluszeit
Bis zu 2 Sekunden je Zyklus
Rückverfolg-barkeit
Treffen Sie fundierte Entscheidungen mit Echtzeitanalyse
Warum Mech-Mind 3D-Vision-Inline-Messsystem?
Branchenführende Genauigkeit
Micron-genaue 3D-Kamera mit fortschrittlichen 3D-Messalgorithmen erzielt eine CMM-vergleichbare Präzision innerhalb ±0,2 mm.
Hochgeschwindigkeits-Messung
Durch die optimierte Messlogik und den „Shoot-and-Go“-Modus wird eine Einzelpunktmessung in nur 2 Sekunden ermöglicht; die Zykluszeit sinkt um über 90 % gegenüber Standard-CMM-Systemen.
100 % Echtzeit-Inline-Inspektion
Nahtlose Integration in Hochgeschwindigkeits-Produktionslinien; jedes Produkt wird in Echtzeit geprüft und sichert so präzise Qualitätskontrolle.
Lückenlose Datenrückverfolgung über den gesamten Prozess
Echtzeit-Messdatenausgabe mit leistungsfähigem Datenmanagement; liefert die Basis für kontinuierliche Prozessverbesserung und Qualitätssicherung.
Temperaturdrift-Kompensation
Selbst entwickelte Temperaturdrift-Kompensation beseitigt Ausfallzeiten wirksam und garantiert langfristige Genauigkeit sowie Systemstabilität.
Schneller Einsatz und flexible Umrüstung
Das hochintegrierte und standardisierte System ermöglicht einen schnellen Einsatz; seine flexible Anpassungsfähigkeit erlaubt einen schnellen Teilewechsel.
Passende Kamera
| Modell | UHP-140-GL |
|---|---|
| Arbeitsabstand | 300 ± 20 mm |
| Min. Sichtfeld (mm) | 135 × 90 mm @ 0,28 m |
| Max. Sichtfeld (mm) | 150 × 100 mm @ 0,32 m |
| Auflösung | 2048 × 1536 |
| Megapixel | 3 MP |
| Punkt-Z-Wert-Wiederholgenauigkeit (σ) [1] | 2,6 μm @ 0,3 m |
| Messgenauigkeit (VDI/VDE) [3] | 0,03 mm @ 0,3 m |
| Durchschnittliche Aufnahmezeit | 0,6–0,9 Sek. |
| Abmessungen | 260 × 65 × 142 mm |
| Gewicht | 1,9 kg |
[1] Eine Standardabweichung von 100 Z-Wert-Messungen desselben Punktes. Als Messobjekt diente eine Keramikplatte.
[2] Eine Standardabweichung von 100 Messungen der Differenz zwischen den Z-Wert-Mittelwerten von zwei gleich großen Regionen. Als Messobjekt diente eine Keramikplatte.
[3] Nach VDI/VDE 2634 Blatt II.
Typische Anwendungen

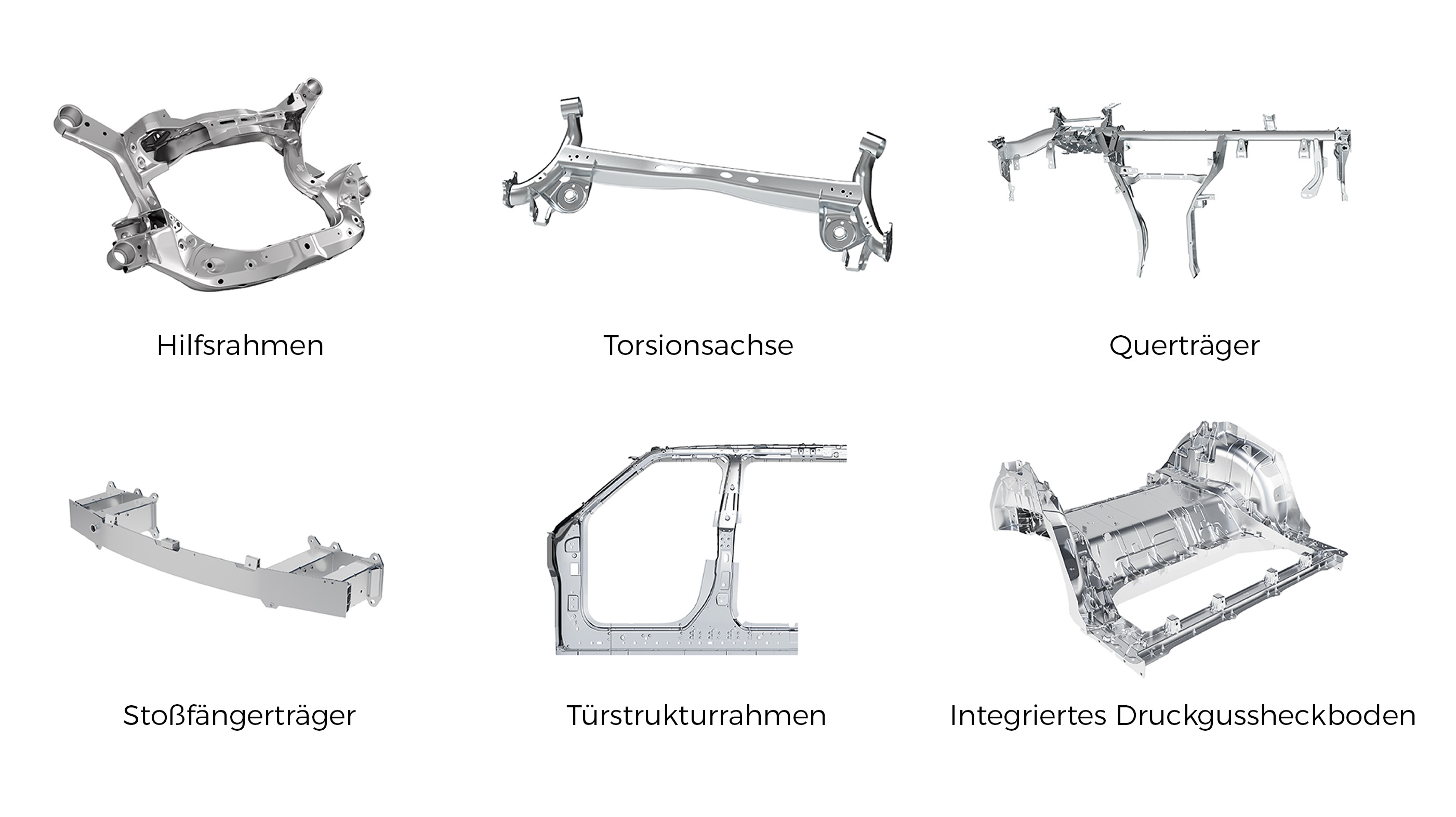

Typische Automobilteile
Das Mech-Mind 3D-Vision-Inline-Messsystem wurde für die Kernphasen der Automobilproduktion entwickelt – von der Komponentenfertigung bis zum Schweißen von Baugruppen – und gewährleistet eine hochpräzise Dimensionsprüfung wichtiger Merkmale von Automobilteilen, Baugruppen und mehr.

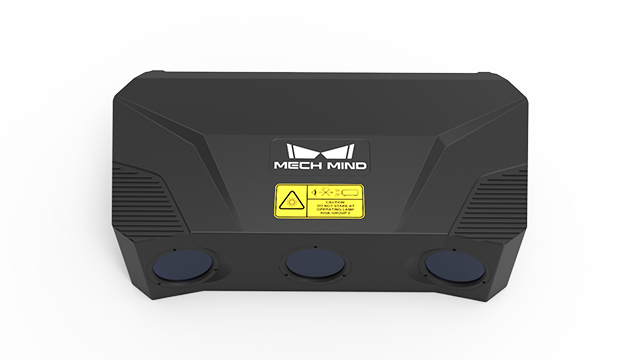

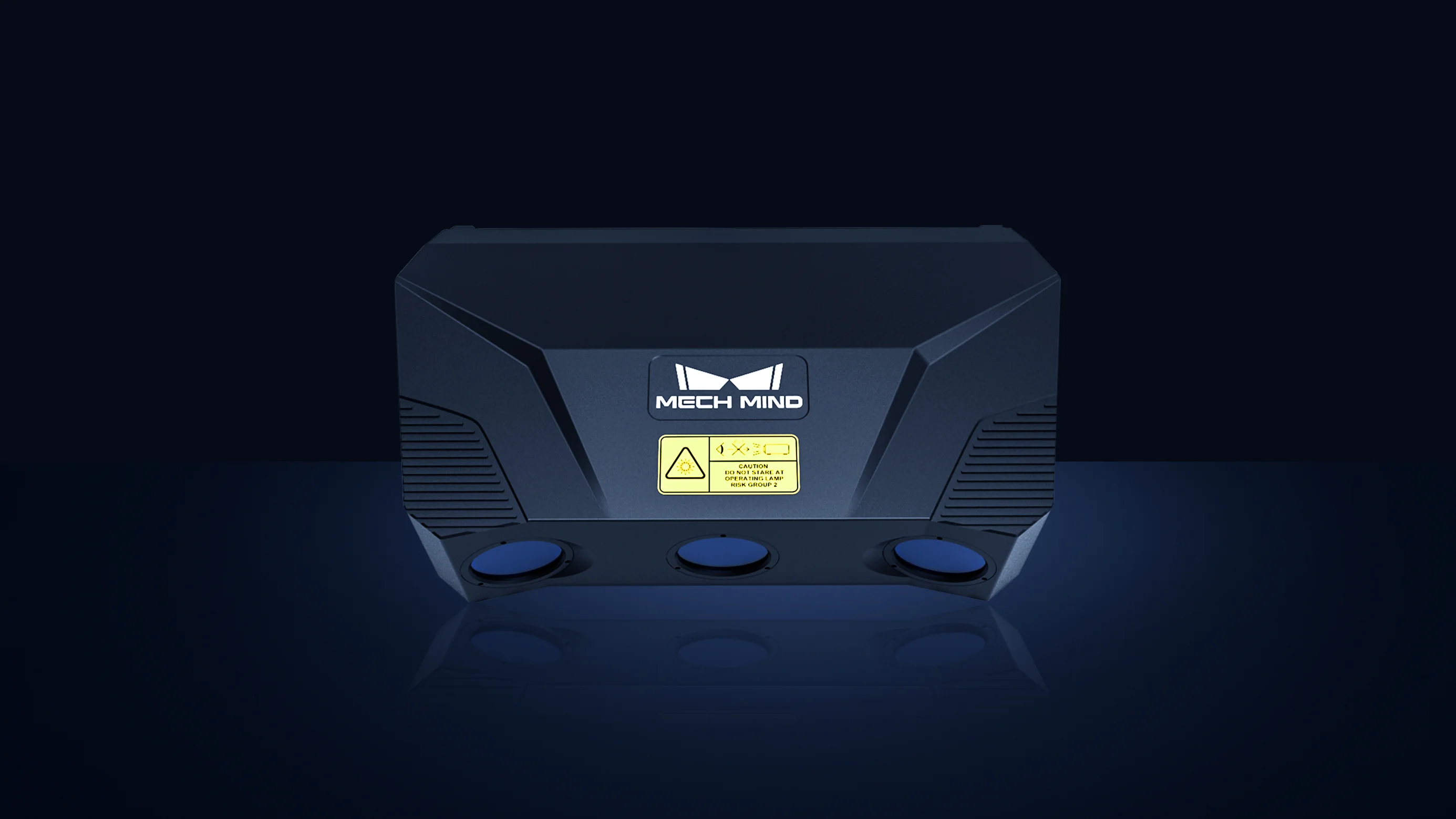

Mech-Eye UHP-140-GL
Industrielle 3D-Kamera mit Mikrometer-Präzision
Mech-Eye UHP-140-GL verwendet fortschrittliche Bildfusions- und Antireflex-3D-Algorithmen, um Blindstellen zu minimieren und hochwertige Punktwolken zu erzeugen, die ideal für reflektierende und komplexe Komponenten sind. Sie eignet sich ideal für Inspektions- und Messanwendungen, die eine strikte Einhaltung der GPS-Spezifikationen erfordern.
MEHR ERFAHRENMech-Vision

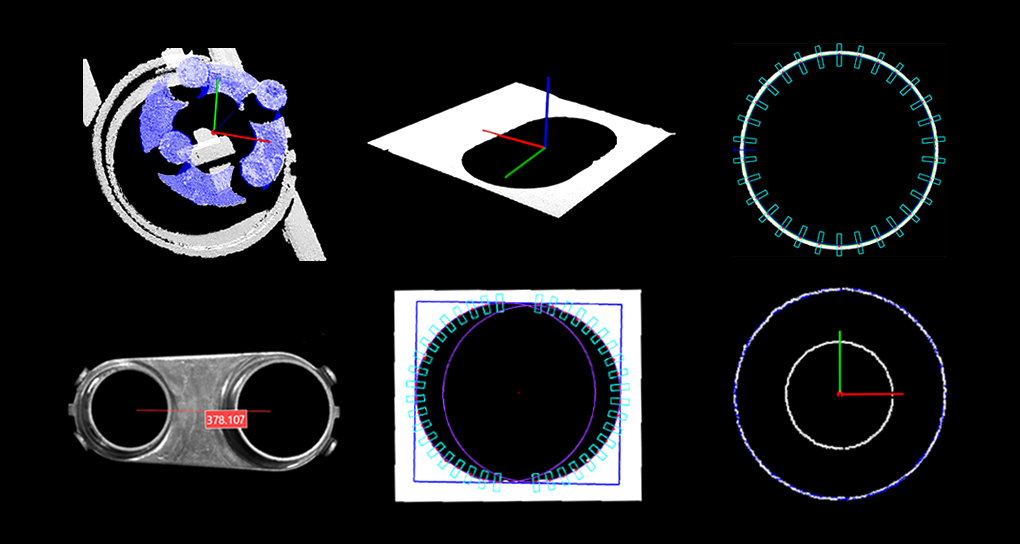

Bildverarbeitungssoftware
Mit Punktwolkenverarbeitungs- und GPS-Messalgorithmen kann Mech-Vision verschiedene Messanwendungen in den Bereichen Automotive, EV-Batterien und Unterhaltungselektronik verwalten.
MEHR ERFAHRENMech-Metrics

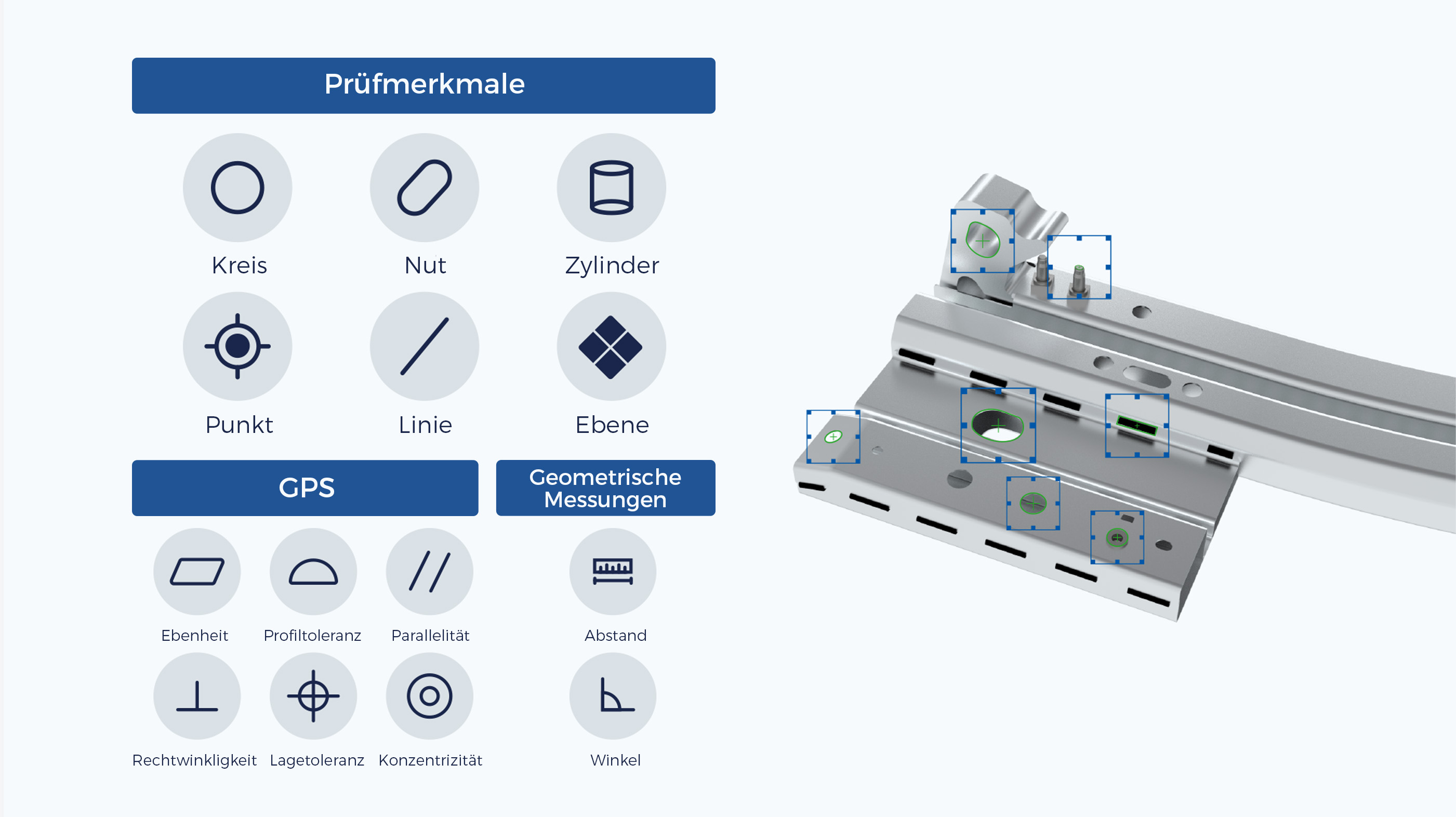

Inline-Messsoftware

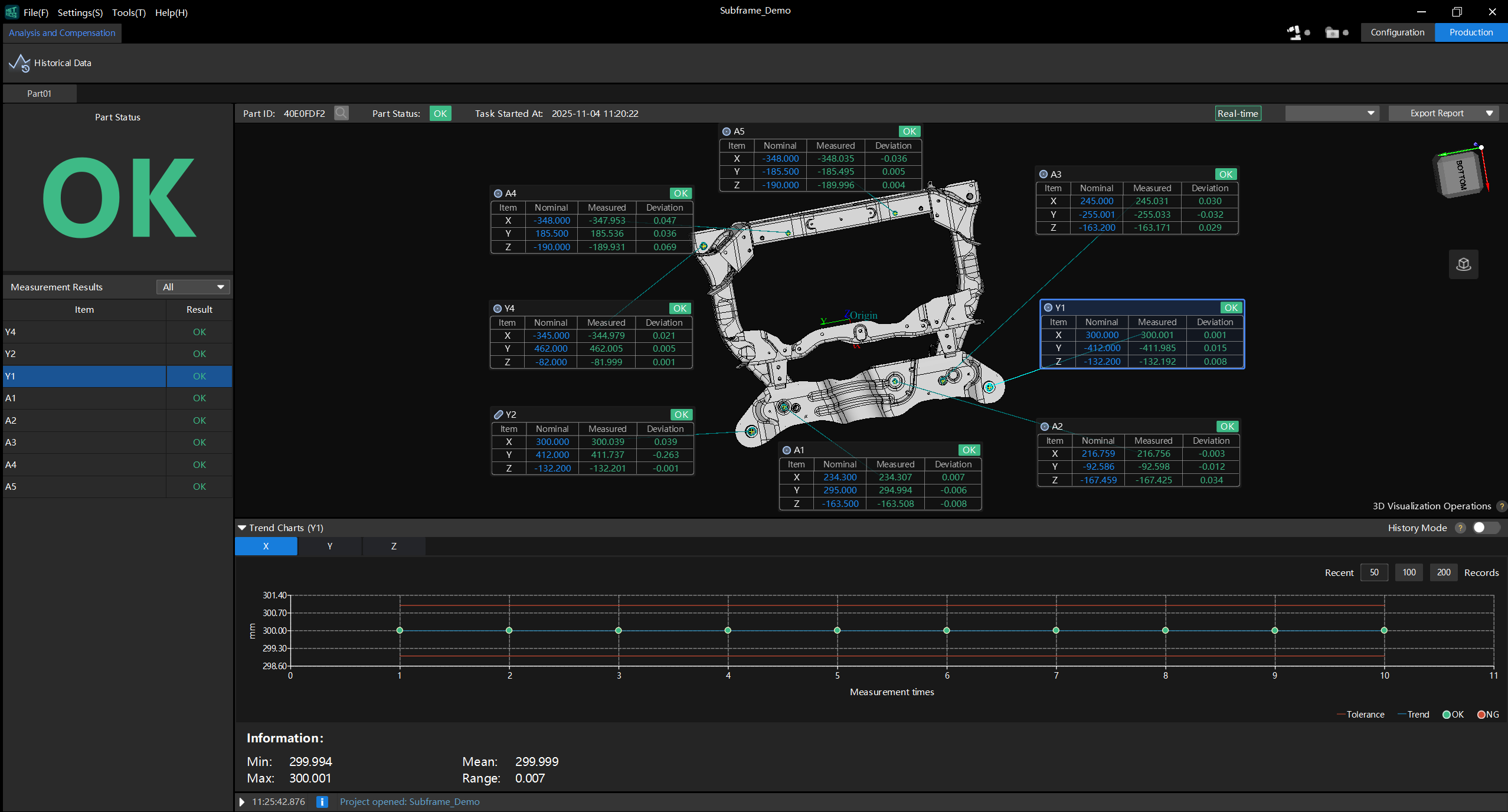

Es handelt sich um eine selbst entwickelte Software, die wichtige Inline-Messprozesse wie den Kommunikationsaufbau, die Konfiguration von Messmerkmalen und das Workflow-Management verwaltet und Produktionsdaten mit SPC-Qualitätskontrollanalysen visualisiert. Dadurch werden Echtzeit-Prozesstrends und Produkteigenschaften aufgezeigt, was die Einsatzeffizienz erheblich verbessert.
MEHR ERFAHRENCASES
Automobilhersteller

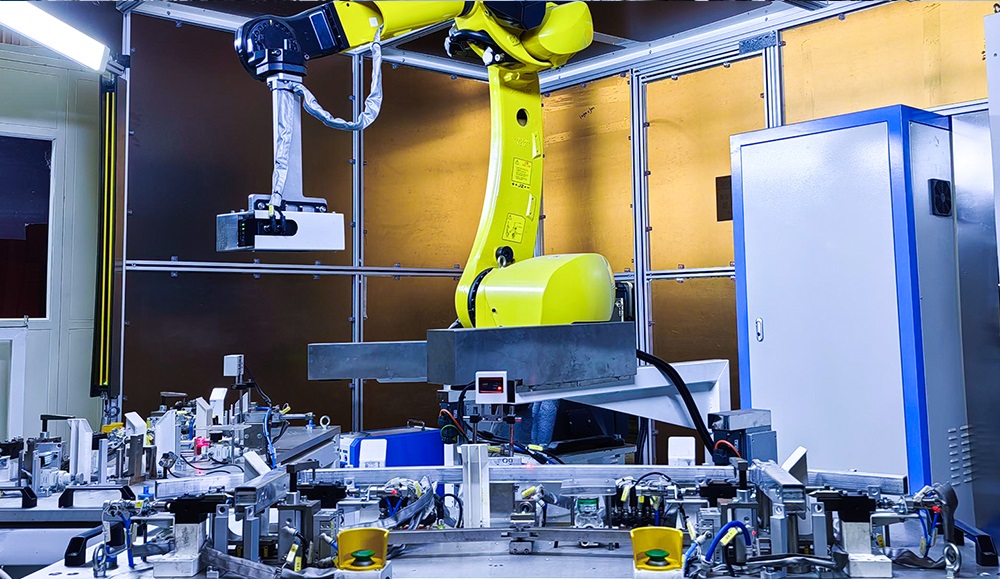

Handling von Türpaneelen des Autos
Mech-Eye 3D-Kameras ermöglichen in dieser Case Study das automatisierte Handling von Türpaneelen im Karosseriebau mithilfe von 3D-Vision-geführten Robotern.
Führende Autoteilefabrik
Inline-Messung von Stoßfängerträgern
Die 3D-Kamera mit einer Genauigkeit im Mikrometerbereich erzeugt hochwertige 3D-Daten von Stoßfängerträgern mit reflektierenden Oberflächen und komplexen Strukturen.
Automobilhersteller

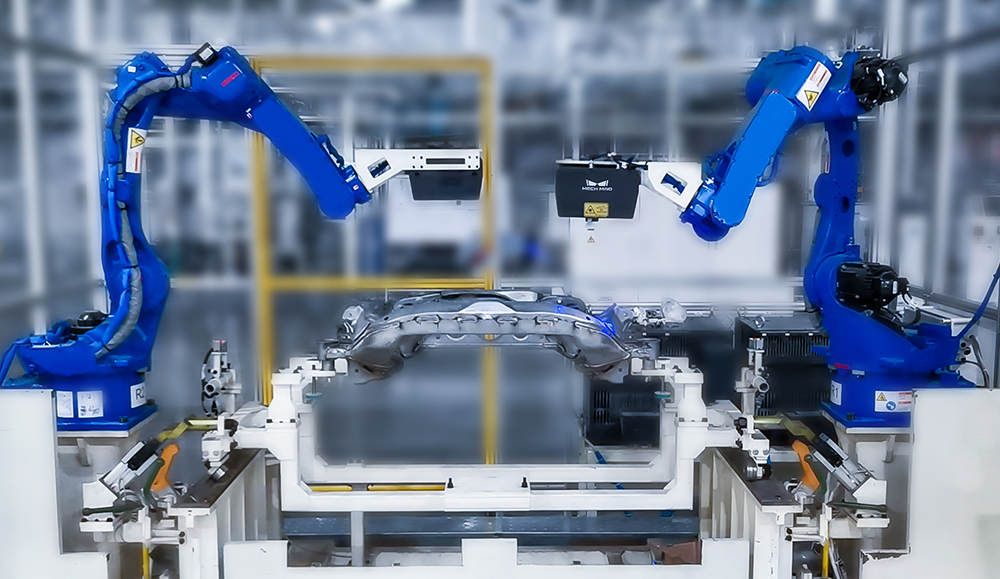

Inline-Messung von Hilfsrahmen
Mech-Eye 3D-Kameras ermöglichen in dieser Case Study das automatisierte Inline-Messung von Hilfsrahmen mithilfe von 3D-Vision-geführten Robotern.
