Mech-Eye LNX-8000 Serie
Auflösung von 4K+ und Scanrate von 15 kHz

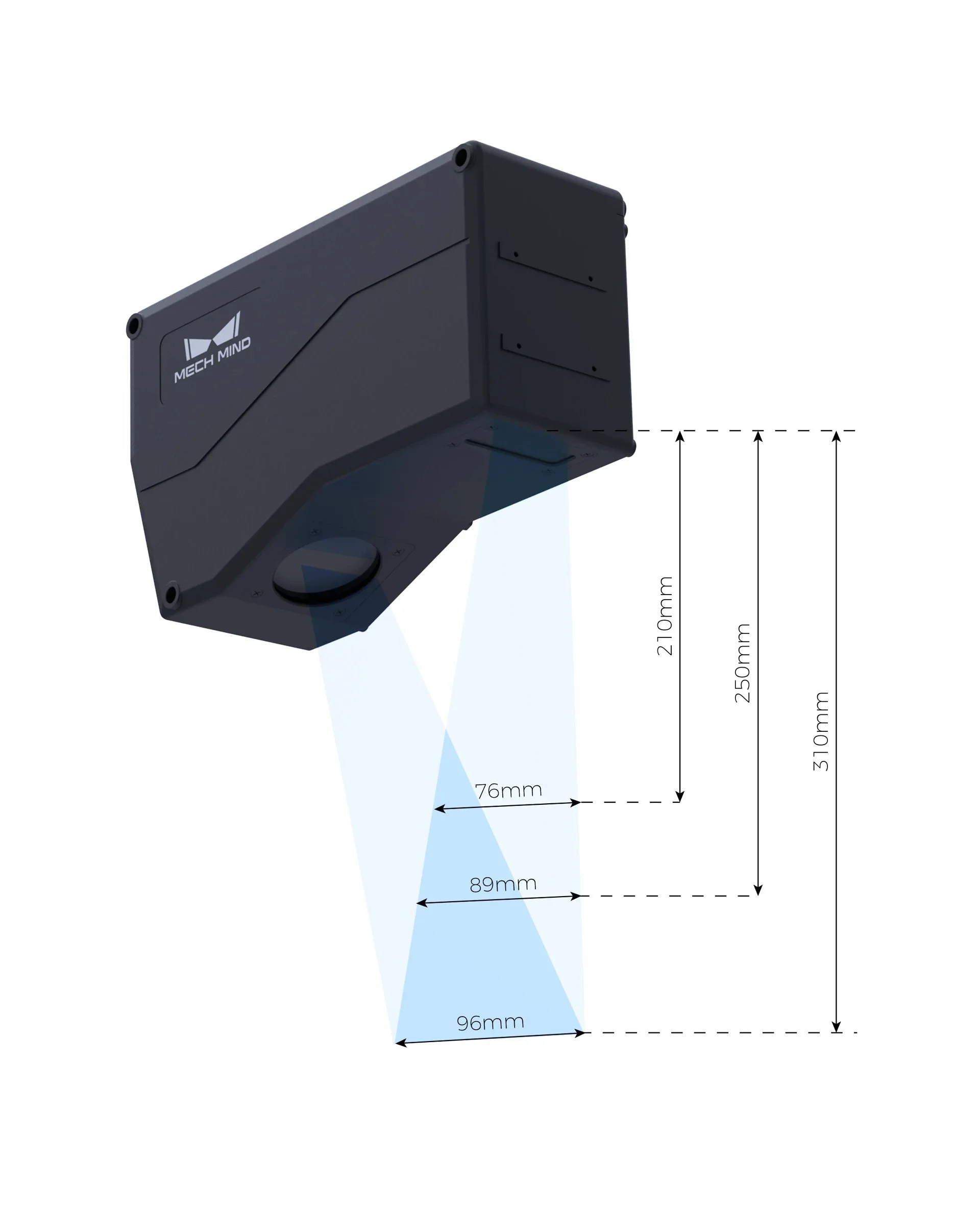

| Datenpunkte/Profil | 4.096 |
| Referenzabstand | 250 mm |
| Messbereich in Z-Achse | 100 mm |
| Messbereich in X-Achse (NEAR-Seite) | 76 mm |
| Messbereich in X-Achse (Referenzabstand) | 89 mm |
| Messbereich in X-Achse (FAR-Seite) | 96 mm |
| Auflösung in X-Achse | 23,5 µm |
| Wiederholgenauigkeit in Z-Achse | 0,5 µm |
| Scanrate | 3,3–15 kHz |
Mehr Datenpunkte für eine zuverlässigere Inspektion

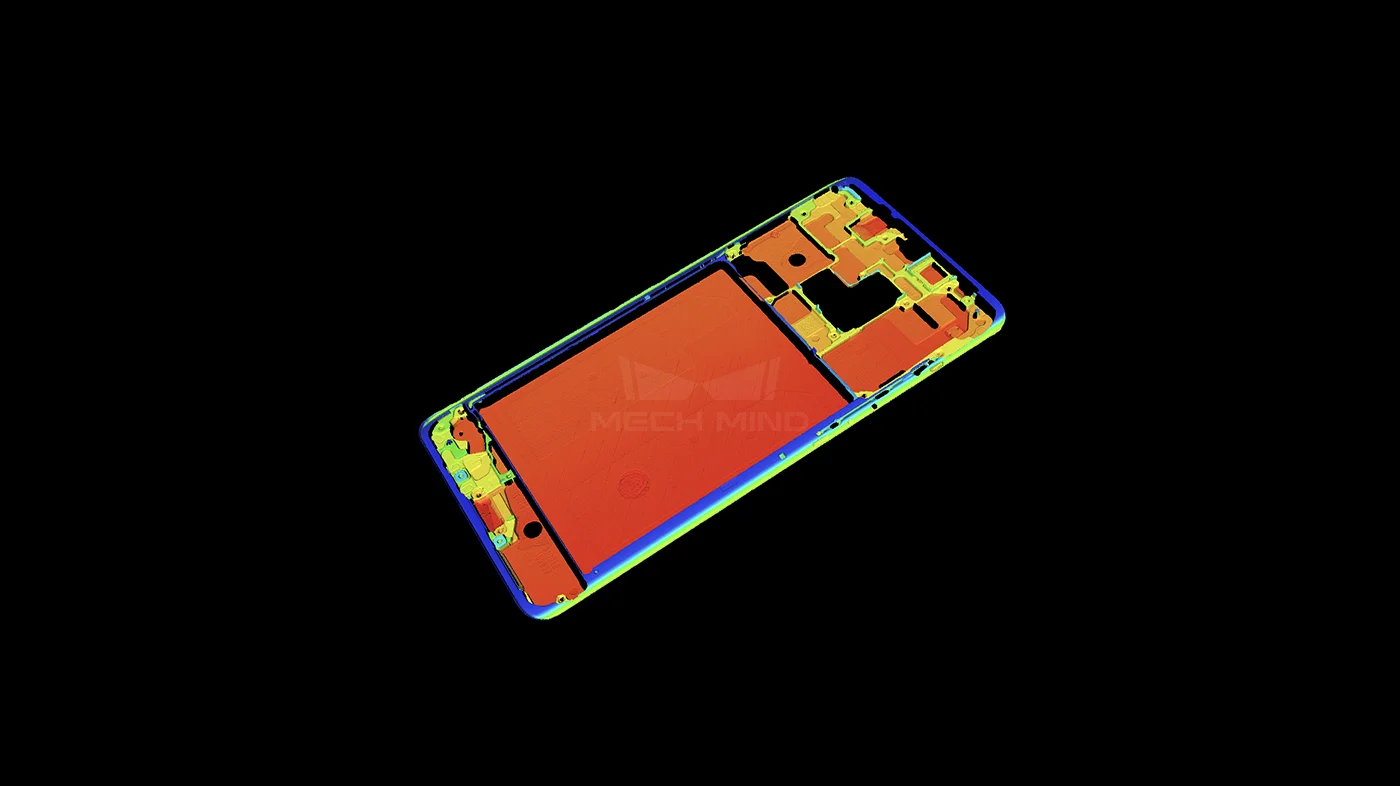

Handy-Mittelplatte
Handy-Mittelplatte

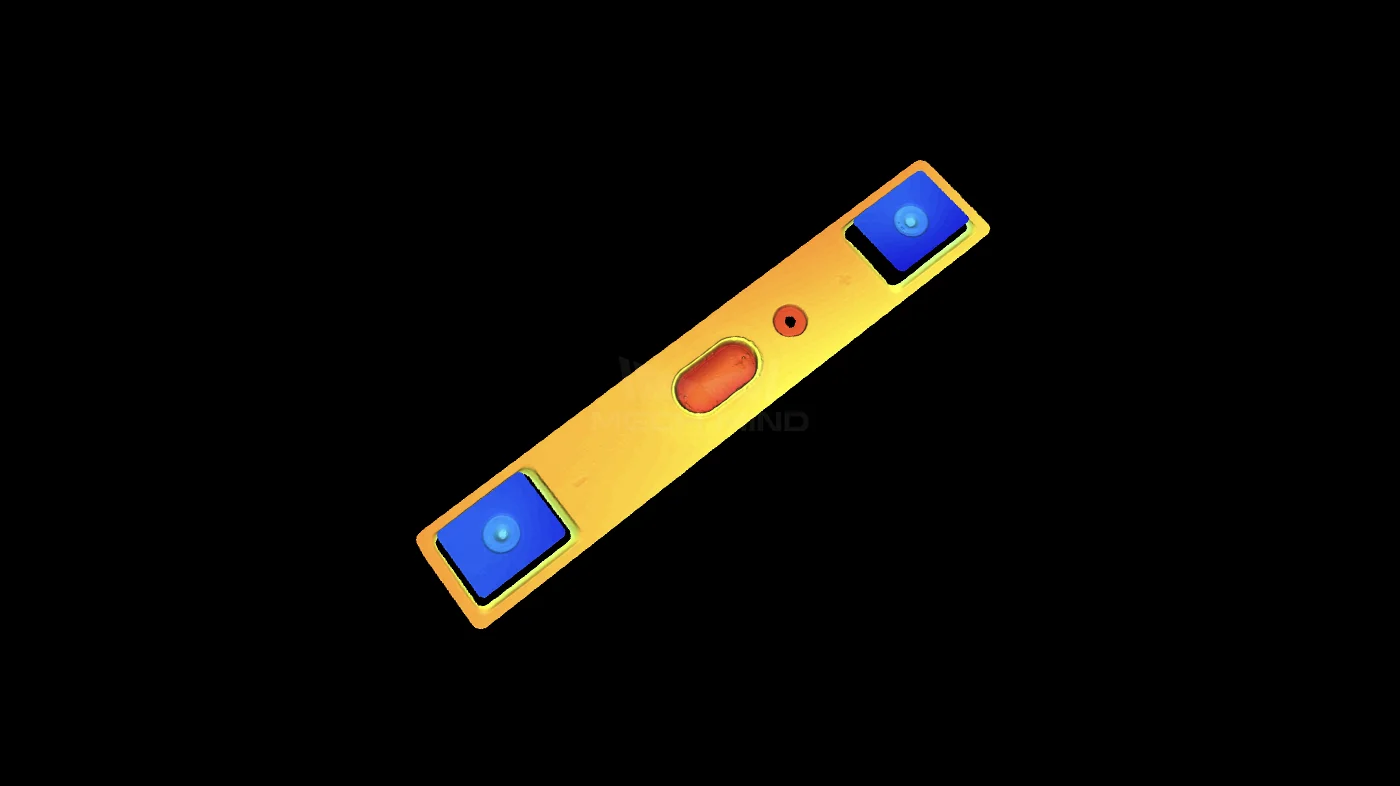

Batteriezelle
Batteriezelle

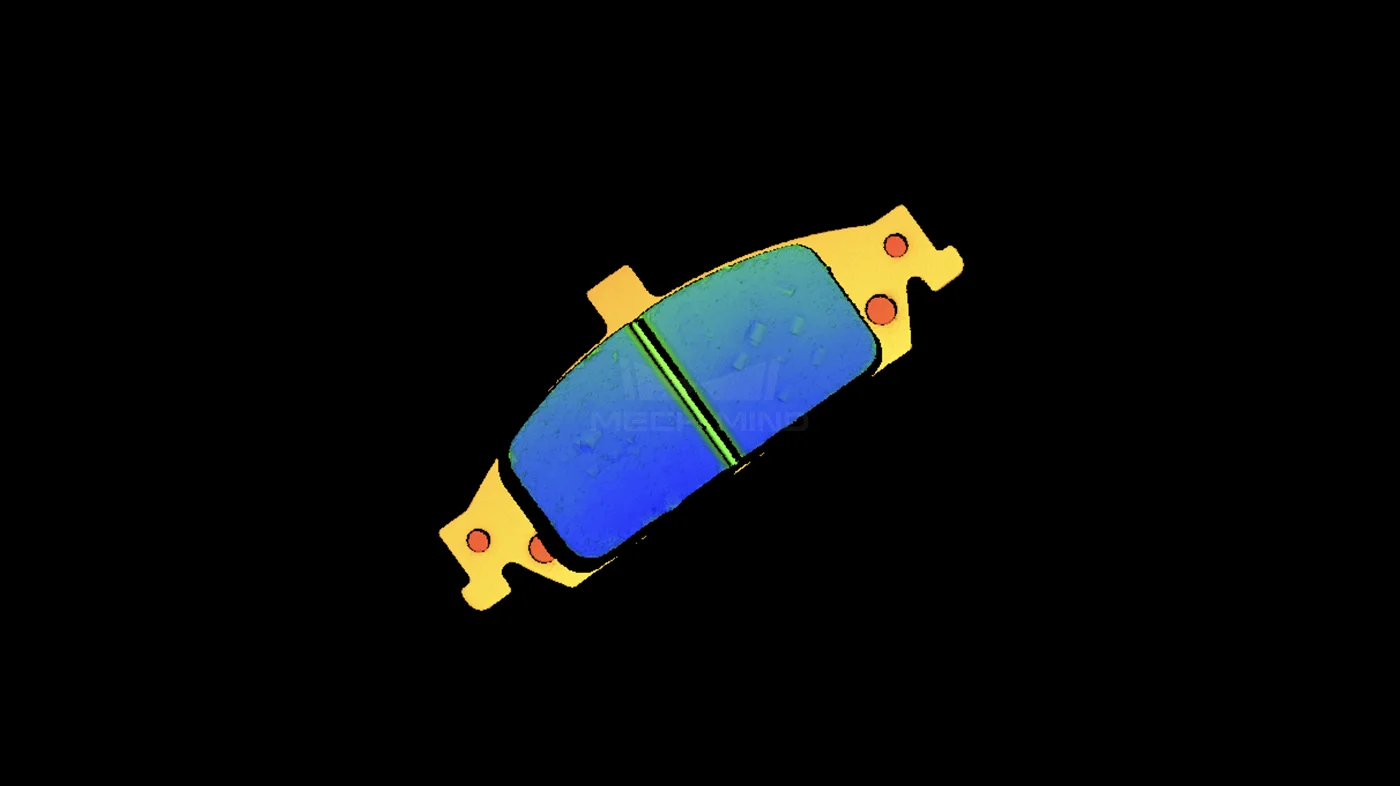

Bremsbelag
Bremsbelag
LNX-8080-GL ist ein Hochgeschwindigkeits-3D-Laserprofilsensor mit einer Scanrate von 15 kHz. Der Sensor verfügt über ein hochentwickeltes optisches Design und einen Bildgebungssensor mit einer Auflösung von 10 Megapixeln, womit der Sensor nahezu jedes Material scannen kann. Angetrieben durch die Single-Shot-HDR-Funktion kann LNX-8080-GL dunkle und reflektierende Oberflächen in einer Aufnahme scannen und vollständige 3D-Bilder erstellen.
4K+-Laserprofilierung mit ultrahoher Scanrate

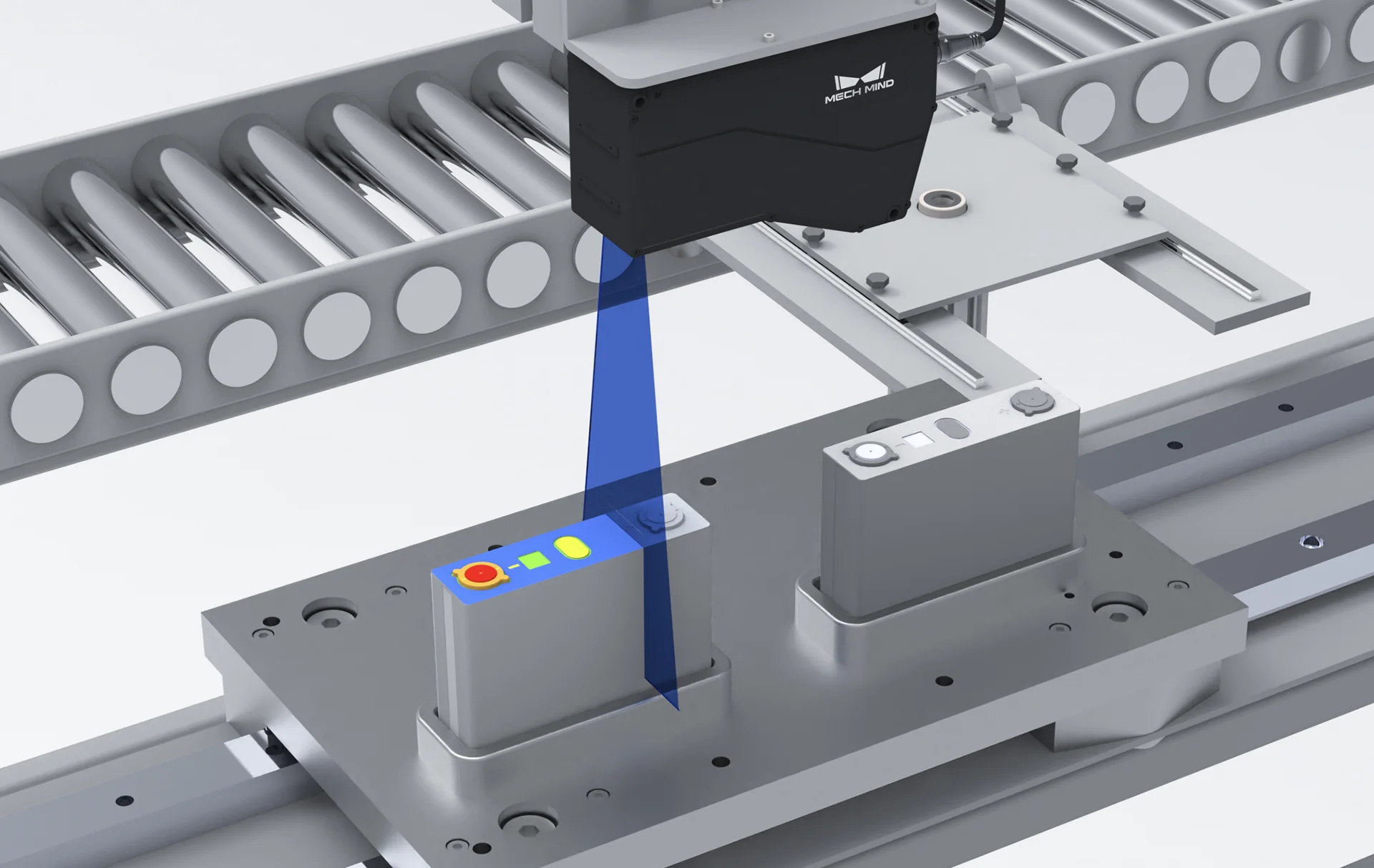

Inspektion von Batteriezellendeckel (Höhe und Ebenheit)
Scannt das reflektierende Ziel mit unglaublich hoher Geschwindigkeit, um mit einer Genauigkeit im Mikrometerbereich die Höhenunterschiede zu messen und Abweichungen von der Ebenheit (z. B. Krümmungen, Falten, Dellen oder andere Verformungen) zu prüfen.

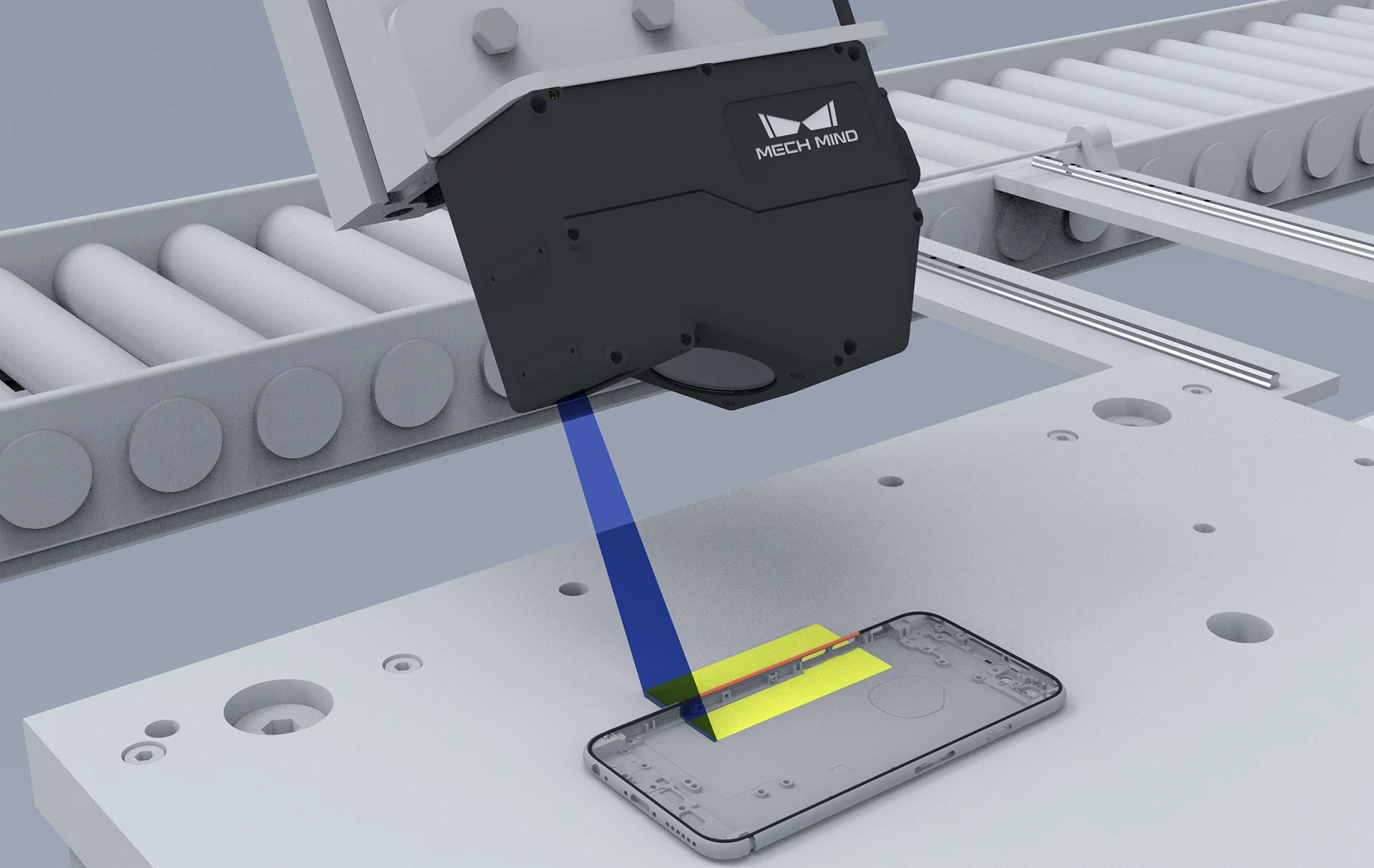

Kleberaupeninspektion für ein Smartphone
Misst die Position, Größe und Höhe der transluzenten Raupenlinie. Die Single-Shot-HDR-Funktion reduziert das Rauschen auf stark reflektierenden Oberflächen und ermöglicht so eine präzise Inspektion.

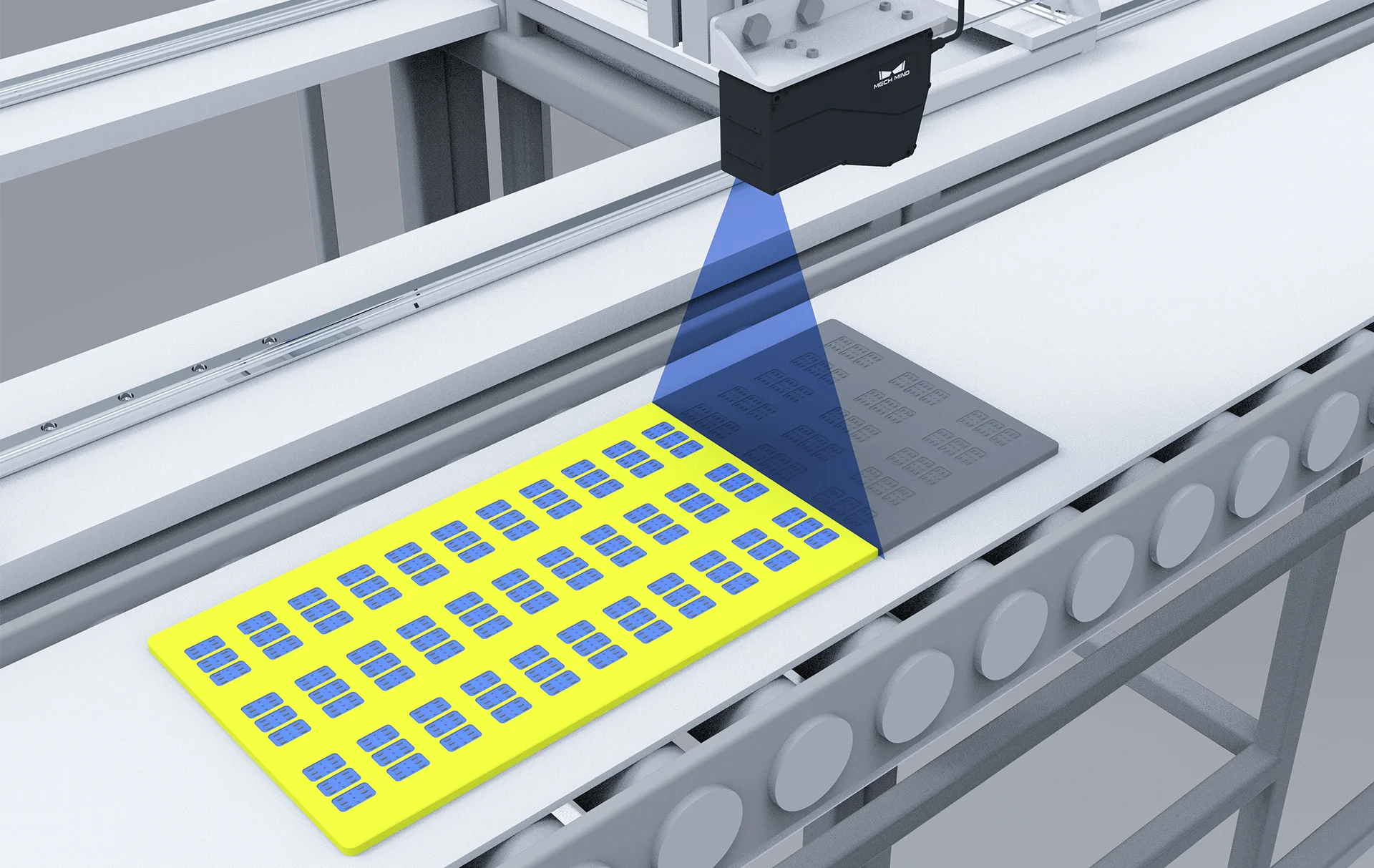

Inspektion von SIM-Kartenhaltern
Scannt mehrere Teile in einer einzigen Aufnahme, um die Produktionseffizienz um über 50 % zu steigern und die Produktionskapazität deutlich zu erhöhen.
Spezifikation
| Modell | LNX-8030-GL | LNX-8080-GL | LNX-8300-GL |
|---|---|---|---|
| Datenpunkte/Profil | 4.096 | 4.096 | 4.096 |
| Referenzabstand | 78 mm | 250 mm | 325 mm |
| Messbereich in Z-Achse | 30 mm | 100 mm | 305 mm |
| Messbereich in X-Achse (NEAR-Seite) | 33 mm | 76 mm | 230 mm |
| Messbereich in X-Achse (Referenzabstand) | 35 mm | 89 mm | 310 mm |
| Messbereich in X-Achse (FAR-Seite) | 37 mm | 96 mm | 430 mm |
| Auflösung in X-Achse | 9 µm | 23,5 µm | 105 µm |
| Wiederholgenauigkeit in Z-Achse | 0,2 µm | 0,5 µm | 2 µm |
| Linearität in Z-Achse | ± 0,02 % von v.E. | ± 0,02 % von v.E. | ± 0,02 % von v.E. |
| Scanrate | 3,3–15 kHz | 3,3–15 kHz | 3,3–15 kHz |
| Gewicht | 1,0 kg | 1,2 kg | 1,4 kg |
| Abmessungen | 133 × 61 × 102 mm | 182 × 63 × 112 mm | 195 × 61 × 109 mm |
1. Für detaillierte Produktspezifikationen konsultieren Sie bitte Mech-Mind Documentation.
2. Die Produktspezifikationen unterliegen der offiziellen Website von Mech-Mind.
