Mech-Eye LSR
Für hochpräzise Anwendungen bei großen Arbeitsabständen
| Arbeitsabstand | 1600–3500 mm |
| Min. Sichtfeld (mm) | 1280 × 1280 mm @ 1,6 m |
| Max. Sichtfeld (mm) | 3000 × 2800 mm @ 3,5 m |
| Tiefenbild-Auflösung | 2448 × 2040 |
| Punkt-Z-Wert-Wiederholgenauigkeit (σ) [1] | 0,2 mm @ 3,0 m |
| Messgenauigkeit (VDI/VDE) [2] | 1,0 mm @ 3,0 m |
| Durchschnittliche Aufnahmezeit | 0,6-1,1 Sek. |
Vollständige und detaillierte Punktwolken
Mech-Eye LSR XL-GL @ 3 m

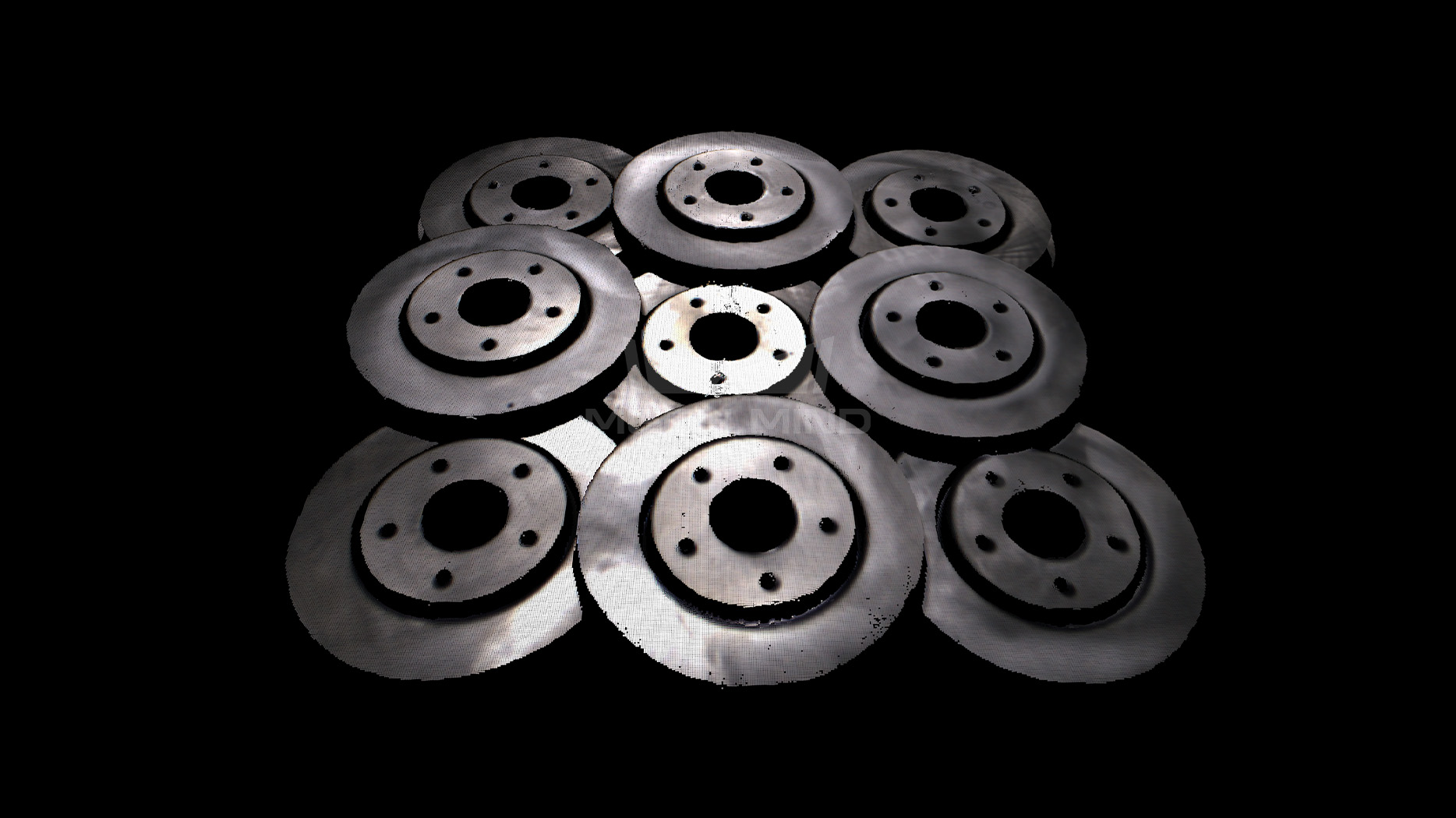

Stark reflektierende Bremsscheiben
Mech-Eye LSR XL-GL @ 3 m
Stark reflektierende Bremsscheiben
Mech-Eye LSR XL-GL @ 3 m

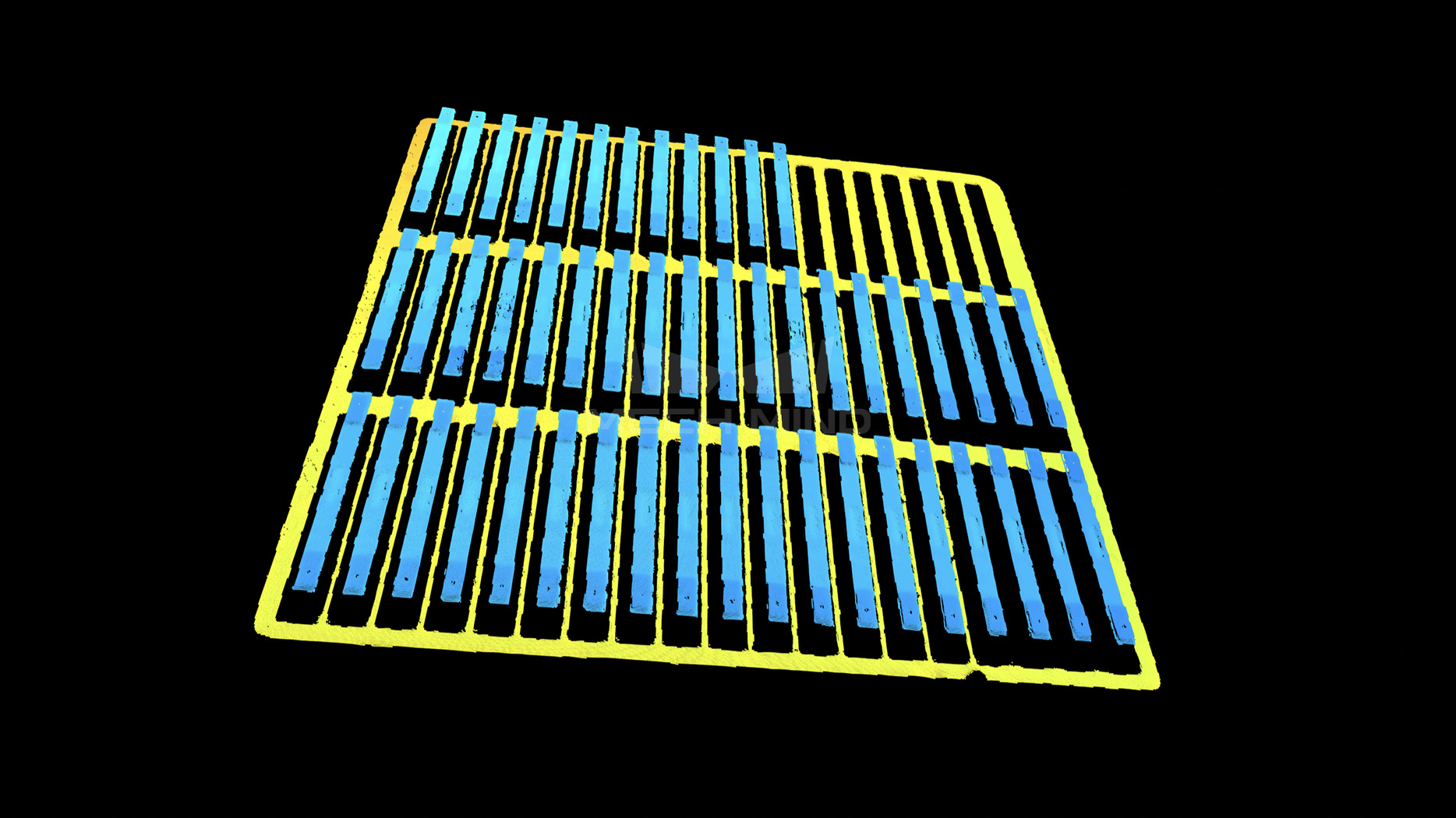

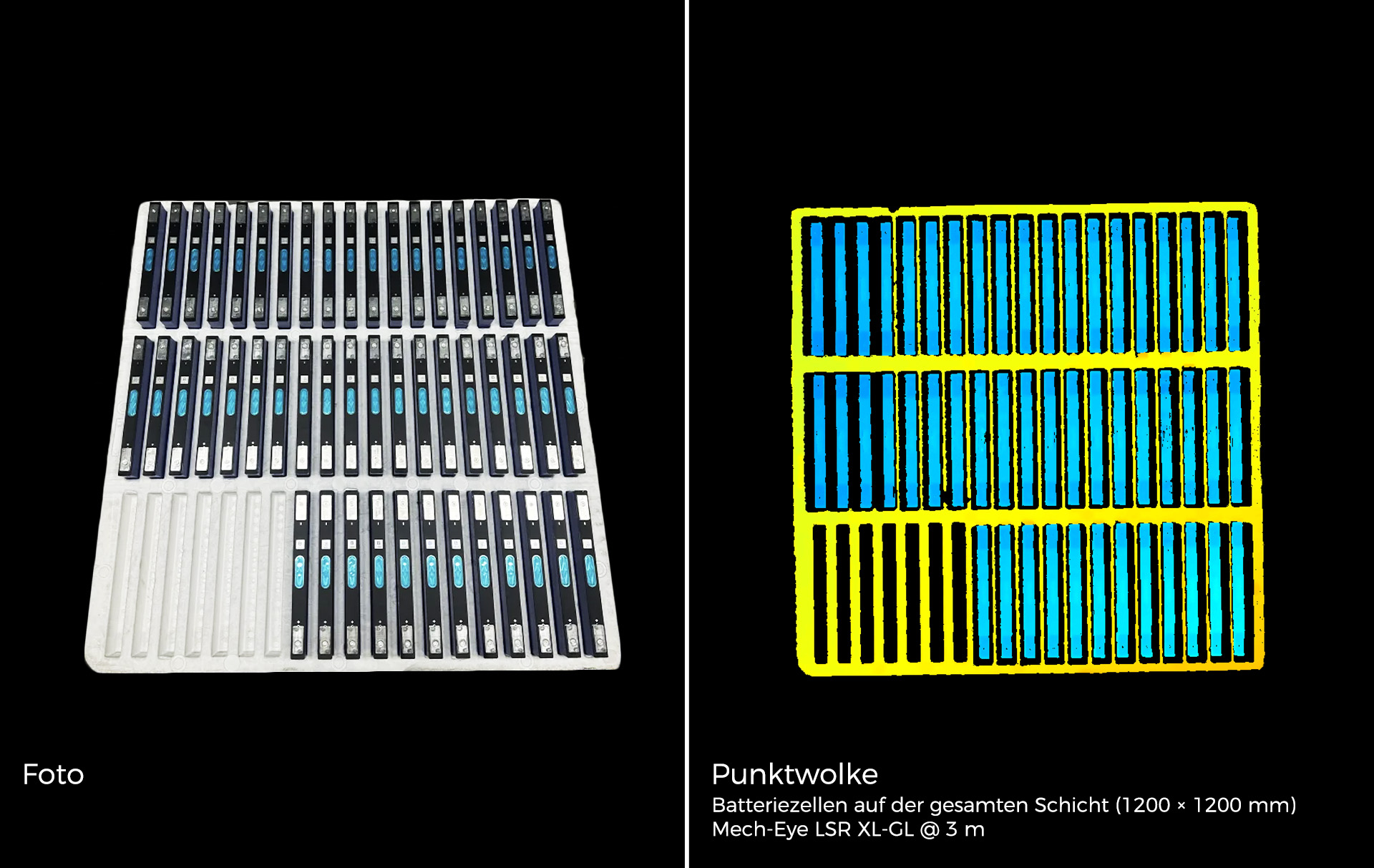

Batteriezellen
Mech-Eye LSR XL-GL @ 3 m
Batteriezellen
Mech-Eye LSR XL-GL @ 3 m

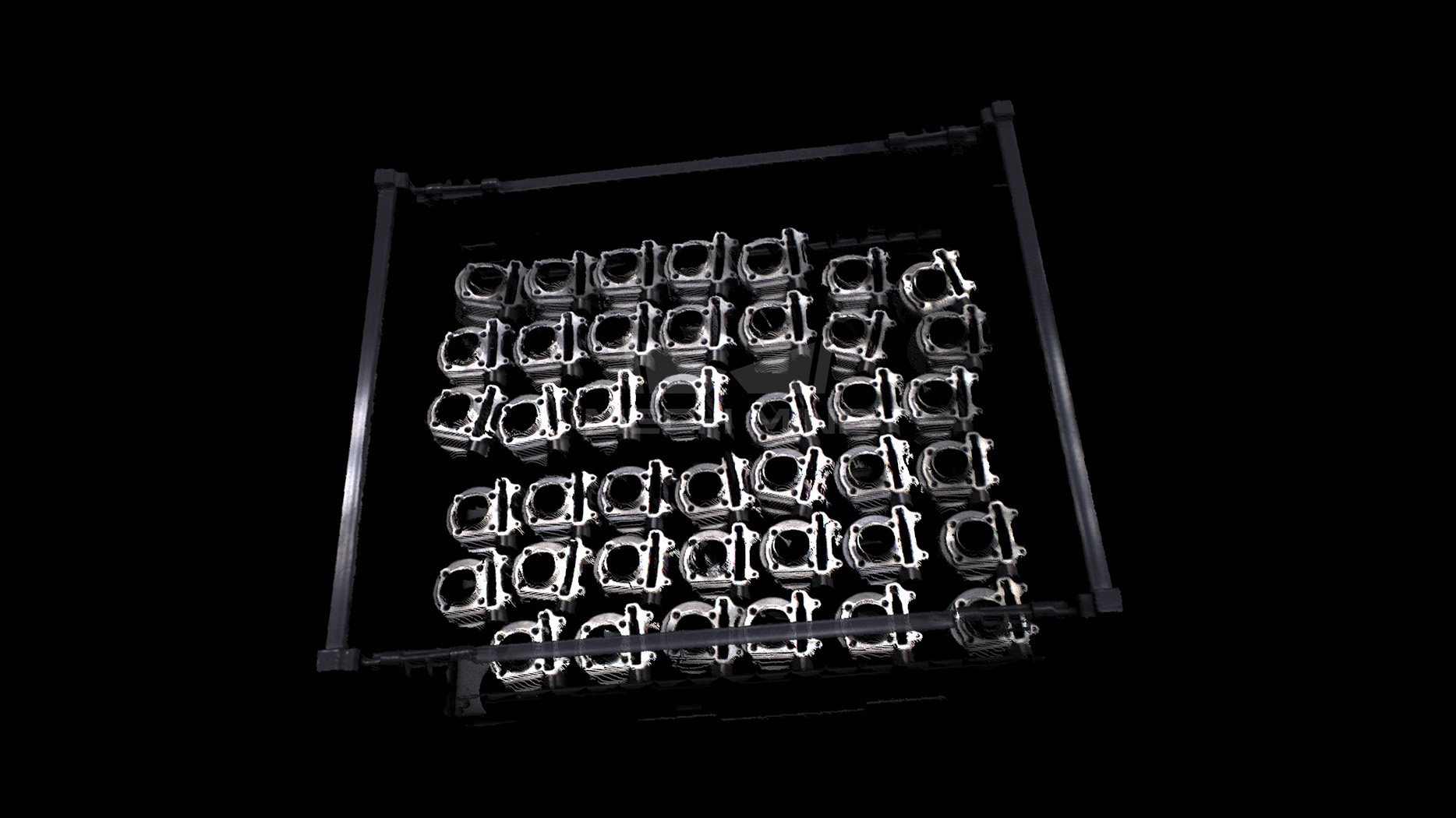

Komplex strukturierte Motorblöcke
Mech-Eye LSR XL-GL @ 3 m
Komplex strukturierte Motorblöcke
Mech-Eye LSR XL-GL @ 3 m

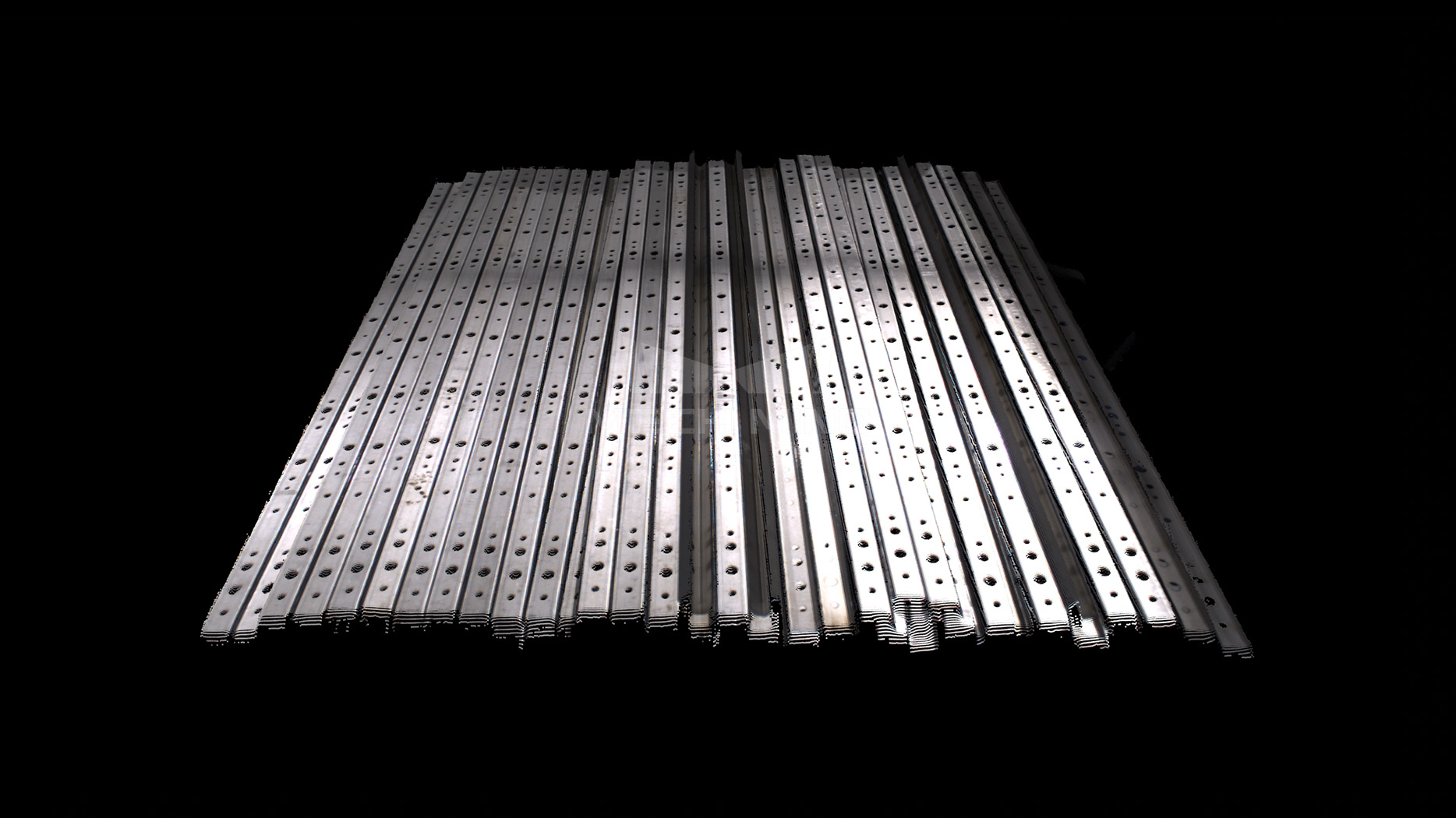

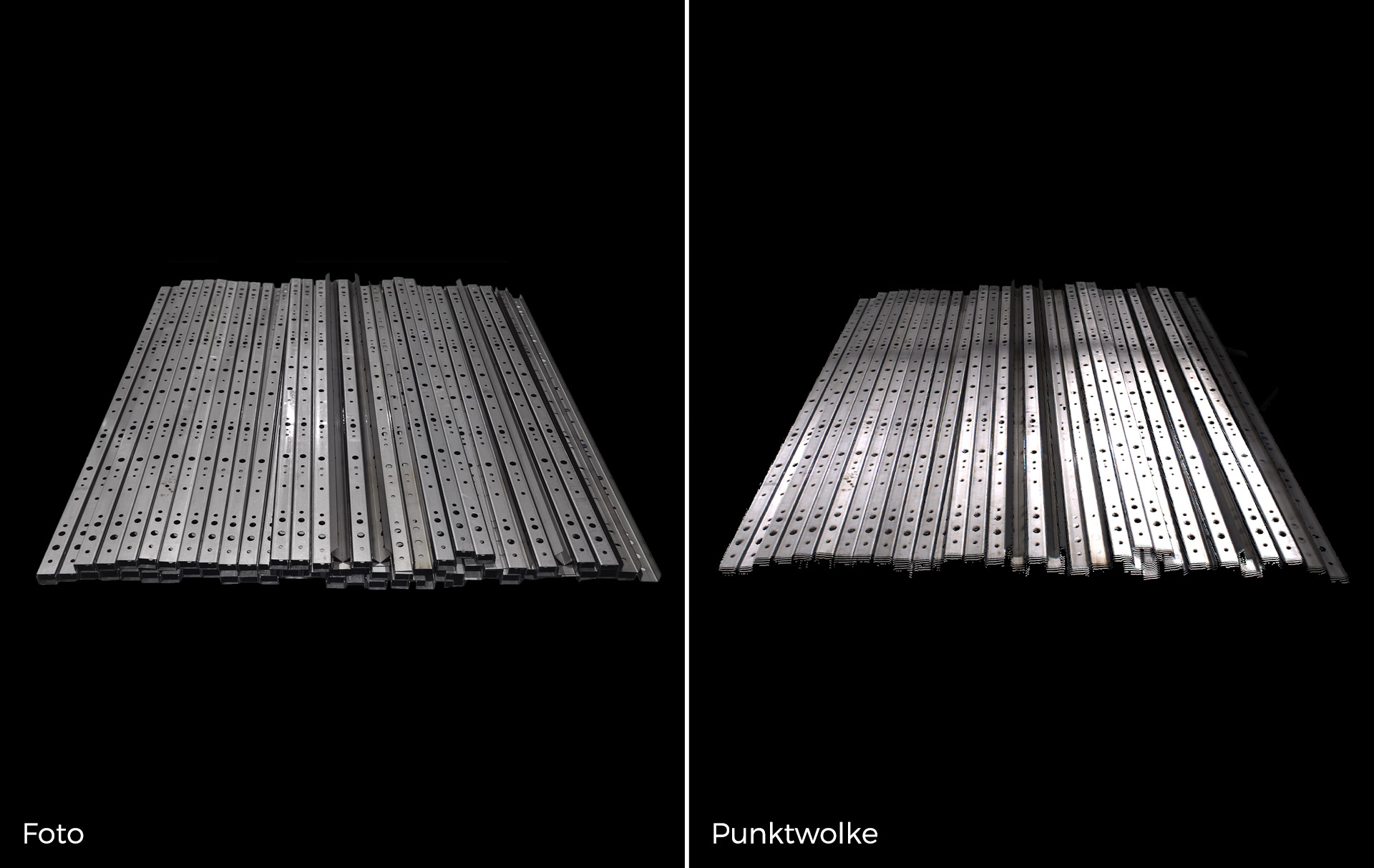

Reflektierende Blechteile
Mech-Eye LSR XL-GL @ 3 m
Reflektierende Blechteile
Die optimale Lösung für Anwendungen mit großen Arbeitsabständen
Ultrahohe Auflösung und Präzision
Robuste optische Algorithmen reduzieren schwankende Punktwolken entlang der Z-Achse, um die Datengenauigkeit zu verbessern, wenn die Kamera Objekte in großer Entfernung scannt. Die Kamera erzeugt hochauflösende Punktwolken, die feine Merkmale wie Oberflächenverformungen, Vertiefungen und Vorsprünge klar darstellen.
Beständigkeit gegen Reflexionen und Umgebungslicht
Die selbst entwickelte Laserstrukturlicht-Technologie und mehrere Scan-Modi ermöglichen klare Bildgebung auch bei starkem Umgebungslicht und intensiven Reflexionen.

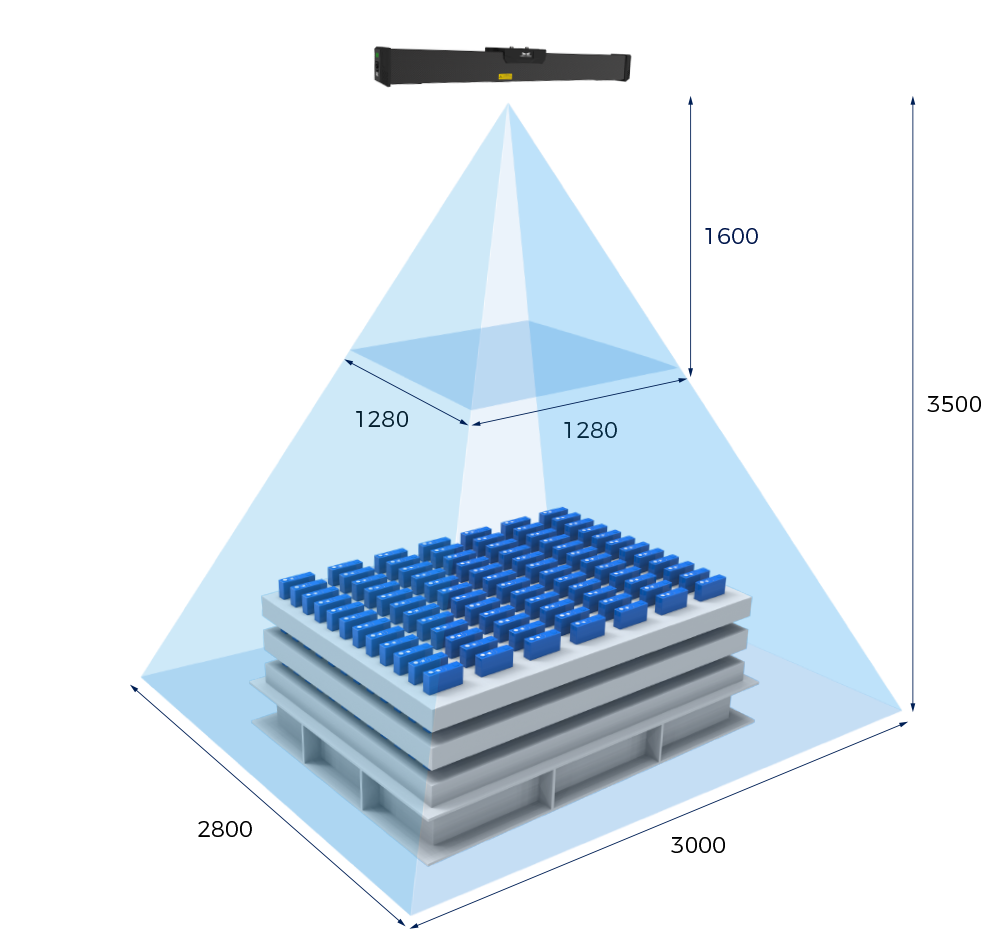

Supergroßer Scanbereich
Ein großes Sichtfeld und eine große Schärfentiefe ermöglichen die Abdeckung eines größeren Scanbereichs und die Handhabung von tiefen Behältern und übergroßen Paletten bei Anwendungen mit großen Arbeitsabständen.

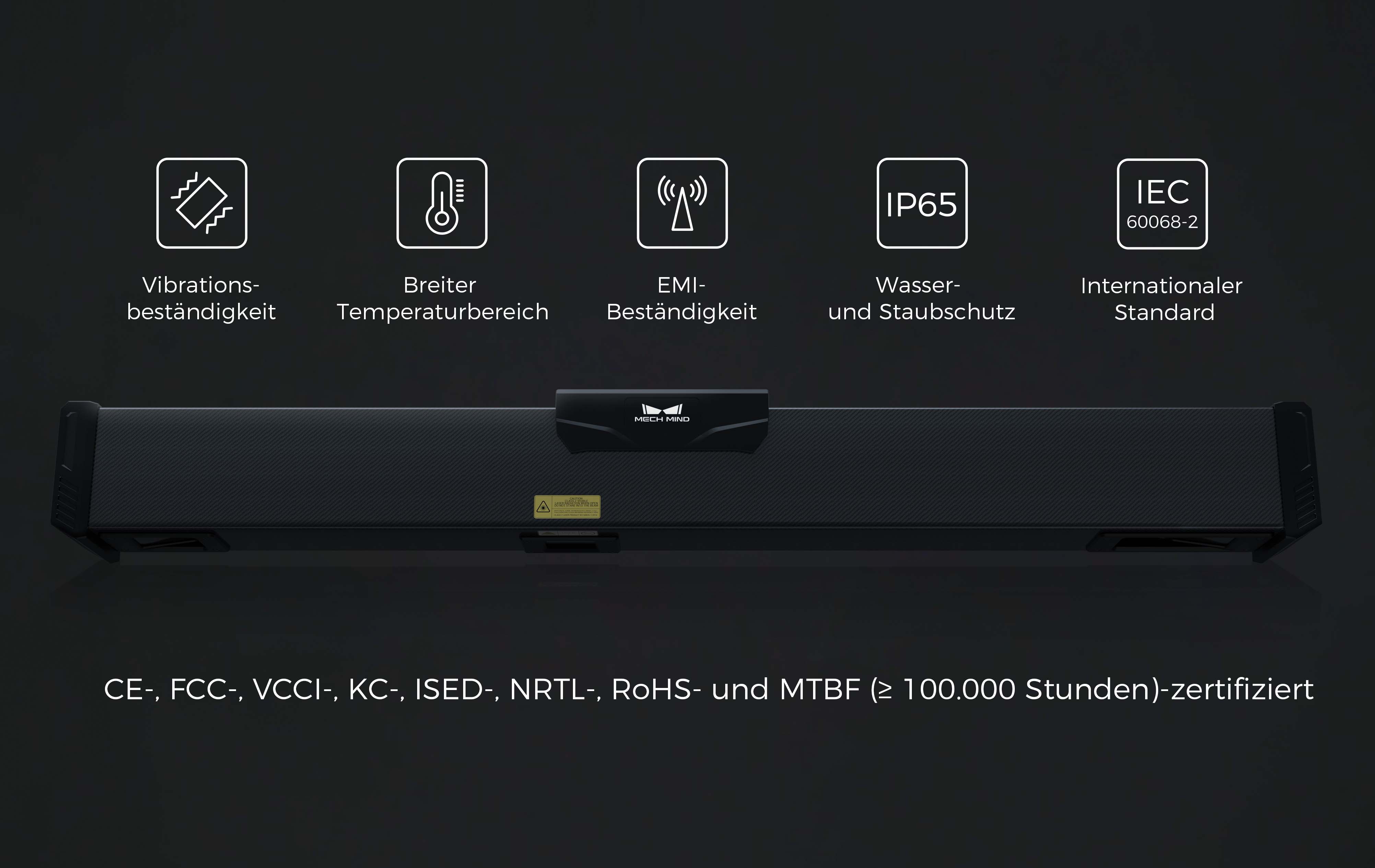

Robust für raue industrielle Umgebungen
Die Mech-Eye LSR XL-GL ist CE, FCC, VCCI, KC, ISED, NRTL und MTBF (≥ 100.000 Stunden) zertifiziert. Die Kamera verfügt über ein IP65-zertifiziertes, robustes Aluminiumgehäuse, das für den Einsatz in rauen industriellen Umgebungen ausgelegt ist.
Spezifikation
| Modell | LSR L-GL | LSR S-GL | LSR XL-GL |
|---|---|---|---|
| Arbeitsabstand | 1200–3000 mm | 500–1500 mm | 1600–3500 mm |
| Min. Sichtfeld (mm) | 1200 × 1000 mm @ 1,2 m | 480 × 360 mm @ 0,5 m | 1280 × 1280 mm @ 1,6 m |
| Max. Sichtfeld (mm) | 3000 × 2400 mm @ 3,0 m | 1500 × 1200 mm @ 1,5 m | 3000 × 2800 mm @ 3,5 m |
| Tiefenbild-Auflösung | 2048 × 1536 | 2048 × 1536 | 2448 × 2040 |
| Farbbild-Auflösung | 4000 × 3000 / 2000 × 1500 | 4000 × 3000/2000 × 1500 | 4000 × 3000/2000 × 1500 |
| Punkt-Z-Wert-Wiederholgenauigkeit (σ) [1] | 0,5 mm @ 3,0 m | 0,2 mm @ 1,5 m | 0,2 mm @ 3,0 m |
| Messgenauigkeit (VDI/VDE) [2] | 1,0 mm @ 3,0 m | 1,0 mm @ 1,5 m | 1,0 mm @ 3,0 m |
| Durchschnittliche Aufnahmezeit | 0,5–0,9 Sek. | 0,5-0,9 Sek. | 0,6-1,1 Sek. |
| Abmessungen | 459 × 77 × 86 mm | 228 × 77 × 126 mm | 942 × 88 × 116 mm |
| Gewicht | 2,9 kg | 1,9 kg | 4,5 kg |
[1] Eine Standardabweichung von 100 Z-Wert-Messungen desselben Punktes. Als Messobjekt diente eine Keramikplatte.
[2] Nach VDI/VDE 2634 Blatt II.

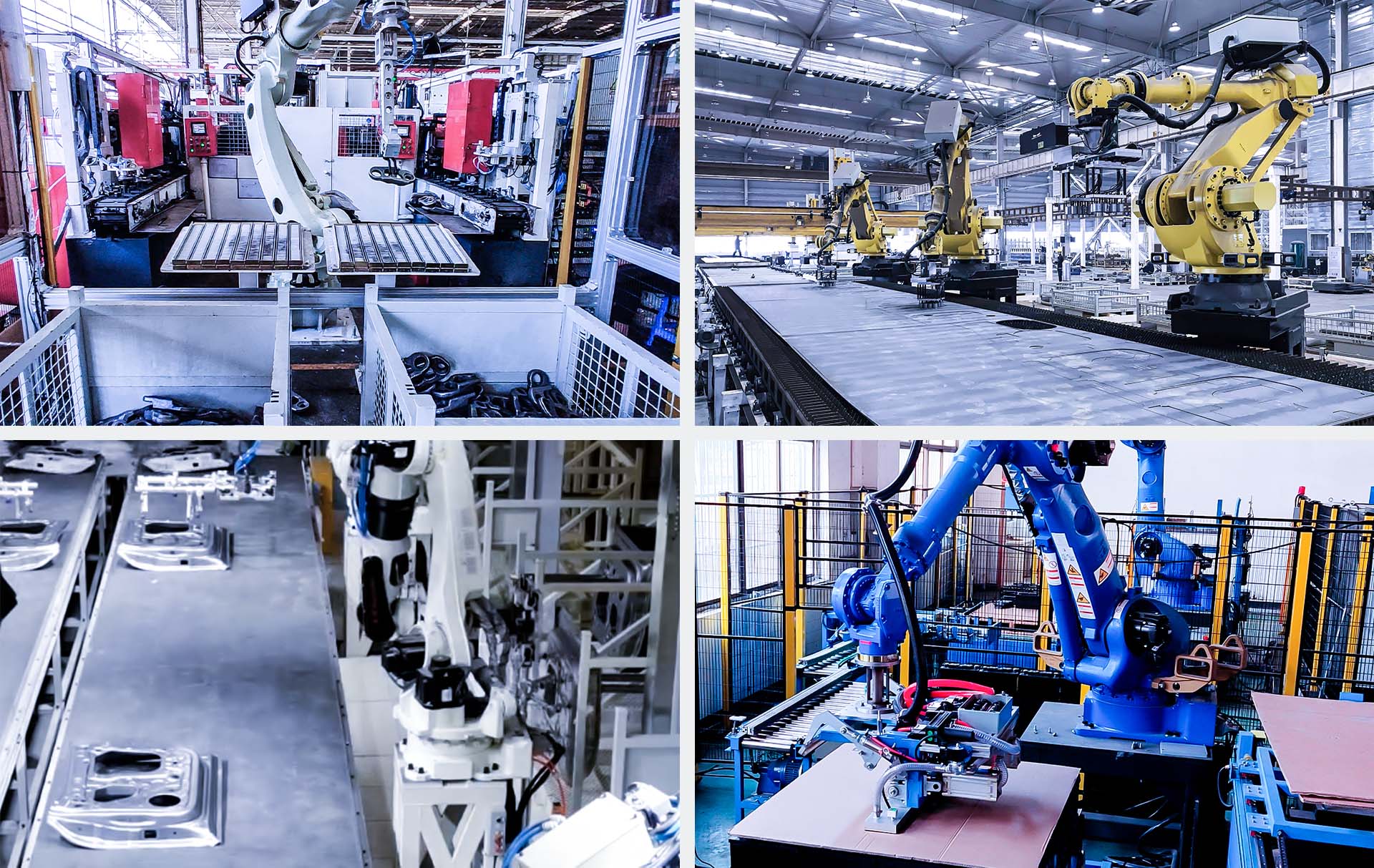

Vertrauen von weltweit führenden Unternehmen
