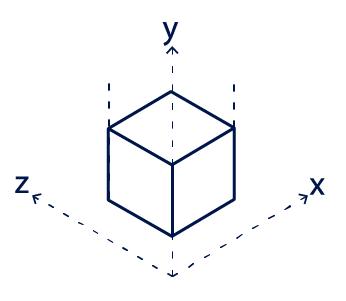

Ein 3D-Sensor ist ein Gerät zur Tiefenerfassung, das die Entfernung oder die Ausrichtung eines Objekts in drei Dimensionen messen kann. Die drei Achsen der Messung sind typischerweise die x-, y- und z-Achsen, die den Richtungen links-rechts, vorwärts-rückwärts und oben-unten entsprechen. Idealerweise imitiert die 3D-Technologie das menschliche Sehsystem, das die Welt in drei Dimensionen wahrnimmt.



3D-Sensoren lassen sich in zwei Kategorien einteilen, je nachdem, wie sie die Entfernung messen: aktive und passive Sensoren. Aktive 3D-Sensoren verwenden strukturierte Energieemission und -detektion, wie beispielsweise Laser, um die Entfernung zu messen.



Passive Sensoren hingegen messen die Entfernung zu einem Objekt, indem sie das reflektierte Licht oder die Radiowellen analysieren. Passive Sensoren nutzen das Prinzip der Triangulation, um Tiefeninformationen zu ermitteln und die Entfernung zwischen dem Objekt und dem Sensor zu berechnen.

3D-Sensoren messen Entfernungen auf unterschiedliche Weise. Aktive Sensoren senden strukturiertes Licht in Form von Laser- oder Infrarotstrahlung aus und messen dann die Zeit, die das Licht benötigt, um zum Sensor zurückzukehren.



Passive Sensoren hingegen verwenden reflektiertes Licht oder Radiowellen zur Entfernungsmessung. Diese Sensoren verfügen in der Regel über einen Sender und einen Empfänger, die durch eine bestimmte Entfernung voneinander getrennt sind. Die Entfernung wird durch Messung der Zeit berechnet, die das Signal benötigt, um hin und her zwischen Sender und Empfänger zu laufen und dann zurückzukehren.



Um zu verstehen, wie ein 3D-Sensor funktioniert, schauen wir uns nun ein Beispiel für einen aktiven 3D-Sensor an: den Ultraschall-Entfernungsmesser.



Ein Ultraschall-Entfernungsmesser sendet ein Bündel von Ultraschallwellen aus und misst dann die Zeit, die diese Schallwellen benötigen, um zum Sensor zurückzukehren. Die Zeitdifferenz zwischen der Aussendung und dem Empfang der Schallwellen wird verwendet, um die Entfernung zum Objekt zu berechnen.



Die berechnete Entfernung wird in einen digitalen Wert konvertiert, den der Mikrocontroller des 3D-Sensors verarbeitet. Das Ergebnis wird als elektrisches Signal ausgegeben, das zur Erstellung eines dreidimensionalen Bildes des Objekts genutzt wird.

Es gibt verschiedene Arten von 3D-Sensoren, die in einer Vielzahl von Anwendungen eingesetzt werden. Bei der Auswahl eines 3D-Sensors sind insbesondere die Sensorleistung, die Umgebungsbedingungen und die Auswirkungen auf den Host wichtige Faktoren. Hier sind einige der gängigsten Typen von 3D-Sensoren, die heute auf dem Markt erhältlich sind:



1. 3D-Stereosensoren
3D-Stereosensoren gehören zu den am häufigsten verwendeten 3D-Sensoren. Sie sind kostengünstig und bieten eine hervorragende Gesamtleistung.



Diese Sensoren bestehen normalerweise aus zwei Kameras, die in einem festen Abstand voneinander angebracht sind. Die Entfernung zu den Objekten wird durch die Analyse der Unterschiede in den von den beiden Kameras aufgenommenen Bildern bestimmt. 3D-Stereosensoren können entweder aktiv oder passiv sein und und finden Anwendung in Bereichen wie Oberflächeninspektion, Objekterkennung und Kartierung.



2. Strukturlichtsensoren

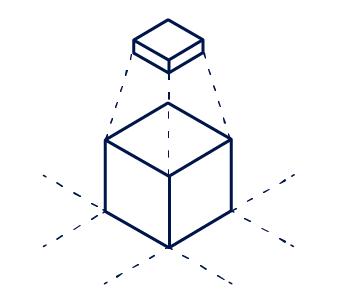

Strukturlichtsensoren verwenden Laser oder Infrarotstrahlung, um ein bekanntes Muster wie Quadrate, Punkte oder Linien auf die Oberfläche eines Objekts zu projizieren. Der Sensor misst dann die Verzerrung des Musters, die durch das Objekt verursacht wird.



Anschließend verwendet der Sensor das Triangulationsprinzip, um die Tiefe und Entfernung des Objekts auf der Grundlage der Musterverzerrung zu berechnen.



3D-Strukturlichtsensoren werden häufig in industriellen Anwendungen eingesetzt, darunter Oberflächeninspektion, Objekterkennung, Qualitätskontrolle, 3D-Druck, Scanning und Messungen.



3. Time-of-Flight-Sensoren
ToF-Sensoren (Time-of-Flight-Sensoren), auch als Flugzeitsensoren bekannt, gehören zur Kategorie der LiDAR-Sensoren (Light Detection and Ranging) und sind für präzise Entfernungsmessungen entwickelt worden. Diese Sensoren sind die genaueste Art von 3D-Sensoren. Sie nutzen Laserlichtimpulse, um Unterschiede in der Objektentiefe anhand der messbaren Lichtvariationen zu bestimmen.



Sie verwenden eine Technik, die als Impuls-Echo-Verfahren bekannt ist. Dabei wird die Entfernung und Tiefe eines Objekts gemessen, indem die Zeitdifferenz zwischen der Lichtemission und der Reflexion des Lichts zurück zum Sensor erfasst wird. Dies ermöglicht die Erstellung einer 3D-Punktwolke mit X-, Y- und Z-Koordinaten, um das Objekt präzise abzubilden.



ToF-Sensoren werden typischerweise in industriellen und medizinischen Anwendungen eingesetzt, z. B. für Machine Vision, 3D-Scanning, Bewegungsverfolgung, Indoor-Navigation, Gestenerkennung und biometrische Identifikation.

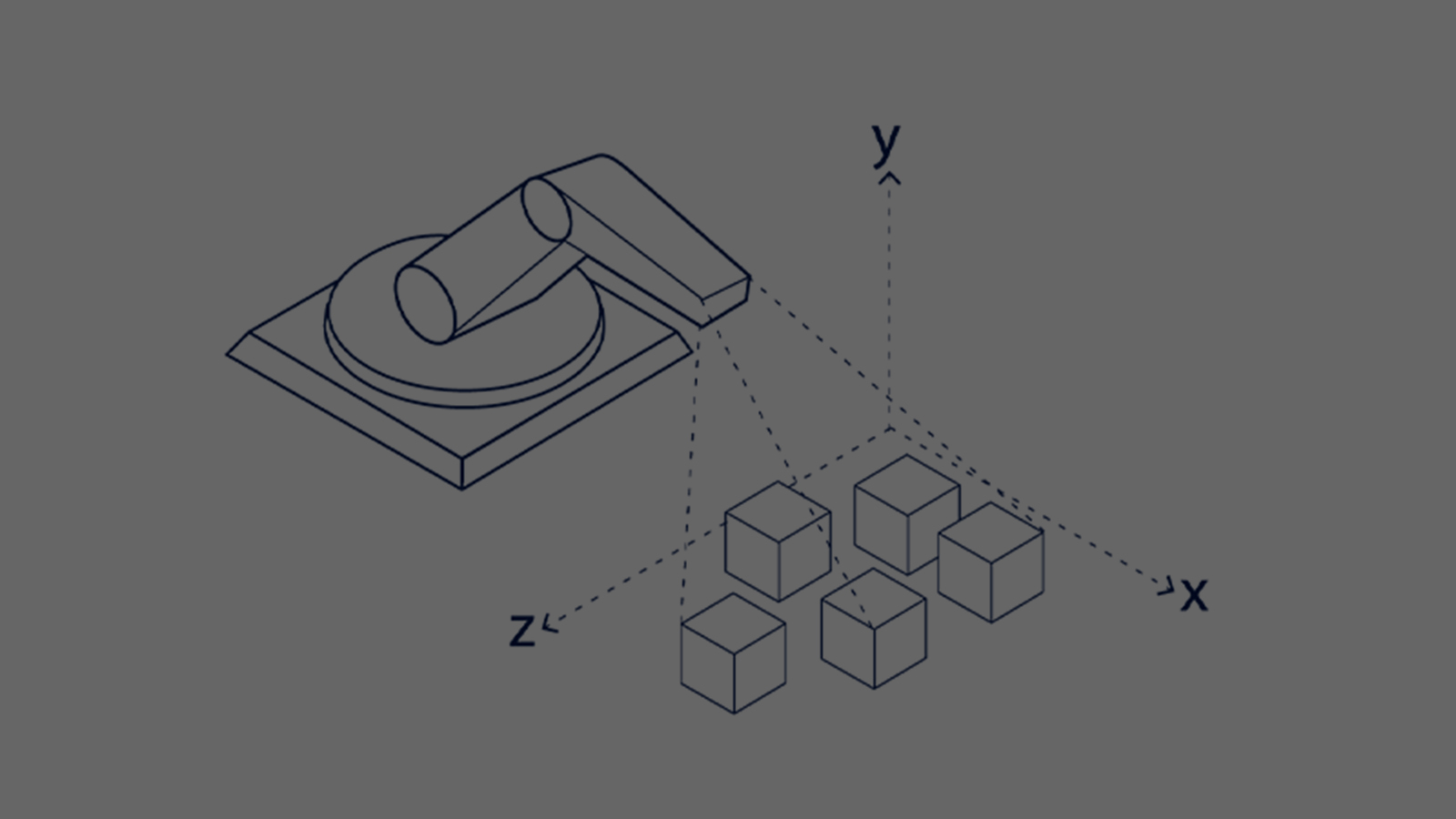

Der Einsatz von 3D-Sensoren in Robotern wächst kontinuierlich mit dem Fortschritt neuer Technologien. Hier sind einige der häufigsten Anwendungen:



● Navigation
3D-Sensoren unterstützen Navigationssysteme, indem sie Robotern helfen, ihre Position relativ zur Umgebung zu lokalisieren und zu verfolgen. 3D-Sensoren berechnen die Entfernung zwischen dem Roboter und seiner Umgebung und erstellen daraus eine Karte der Umgebung, die dem Roboter bei der Navigation und Hinderniserkennung hilft.



● Bewegungsverfolgung
In Systemen zur Bewegungsverfolgung ermöglichen 3D-Sensoren die präzise Überwachung der Bewegungen von Robotern und anderen Objekten. Dadurch wird sichergestellt, dass Roboter synchron arbeiten und perfekt koordiniert bleiben.

● Objekterkennung
3D-Sensoren werden auch zur Objekterkennung eingesetzt, d. h. zur Identifizierung und Lokalisierung von Objekten innerhalb ihrer Reichweite. Roboter nutzen dies, um Objekte in ihrer Umgebung zu identifizieren und zu verfolgen, was für Aufgaben wie die Vermeidung von Kollisionen oder das Aufnehmen von Objekten entscheidend ist.

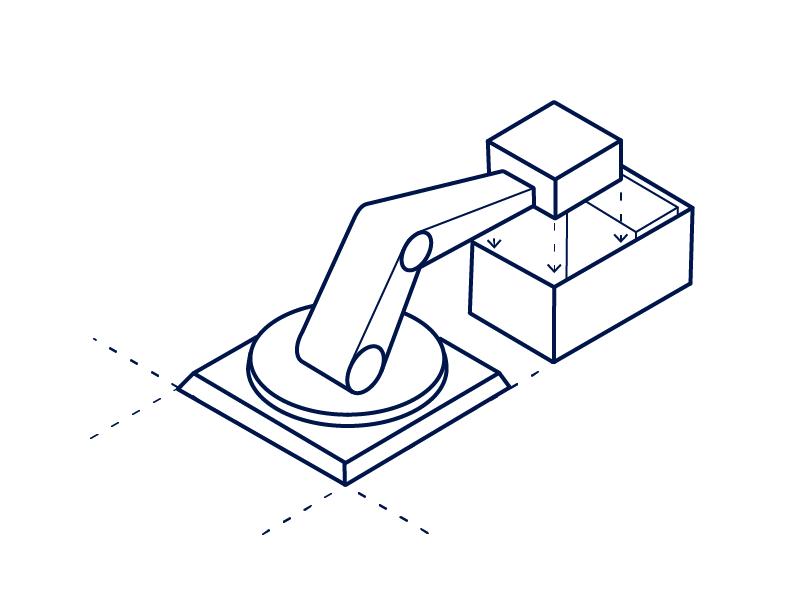

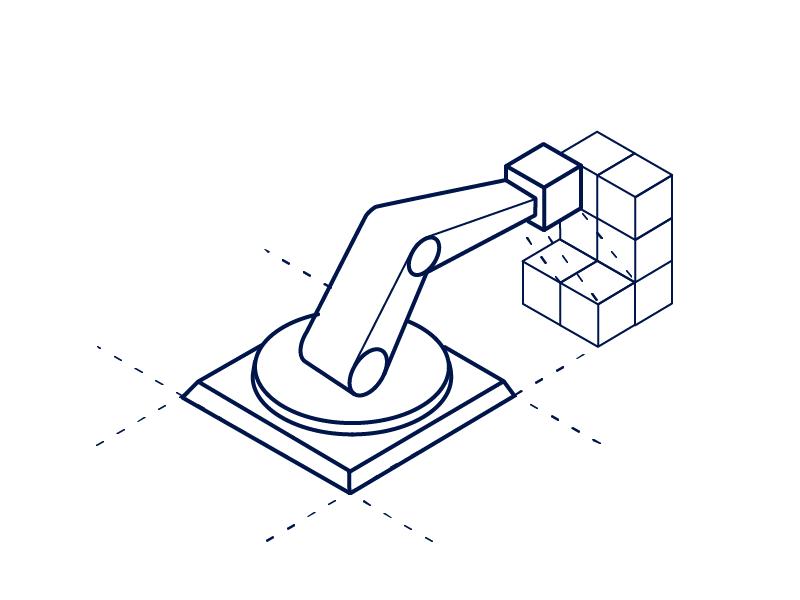

● Depalettierung und Palettierung
In den Bereichen Fertigung, Vertrieb und bei Fulfillment-Anwendungen werden 3D-Sensoren auch in Depalettier- und Palettiersystemen eingesetzt, um Objekte zu erkennen und zu lokalisieren. Unter Depalettierung versteht man die Entnahme von Objekten von einer Palette, während bei der Palettierung die Objekte auf einer Palette platziert werden.



3D-Sensoren erstellt ein dreidimensionales Modell eines Objekts anhand seiner Konturen. Dies hilft dem Roboter, die Form des Objekts zu verstehen und und sie optimal für Lagerung und Transport zu positionieren. Unternehmen wie Mech Mind entwickeln intelligente Lösungen für Depalettierung und Palettierung, die 3D-Sensing, Deep Learning und KI nutzen, um Genauigkeit und Effizienz zu steigern.

3D-Sensoren halten immer mehr Einzug in verschiedene Branchen und Anwendungen, und auch in der Robotik bilden sie keine Ausnahme. 3D-Sensoren bieten eine Bandbreite von Vorteilen, die die Leistung und Funktionalität von Robotern erheblich verbessern. Einige der wichtigsten Vorteile sind:



● Zeit- und Kosteneinsparung: 3D-Sensoren helfen bei der Automatisierung von Prozessen und verbessern die Genauigkeit, was zu schnelleren und effizienteren Abläufen führt.
● Verbesserte Sicherheit: 3D-Sensoren tragen zur Vermeidung von Kollisionen und Unfällen bei, was die Sicherheit in automatisierten Prozessen erhöht.
● Gesteigerte Leistung: 3D-Sensoren optimieren die Leistung von Robotern in schwierigen oder gefährlichen Umgebungen, z. B. in dunklen, heißen, staubigen oder nassen Umgebungen.
● Größere Flexibilität: 3D-Sensoren ermöglichen Robotern das Arbeiten in Bereichen, die für herkömmliche Sensoren schwer zugänglich sind.
● Leichtere Integration: 3D-Sensoren lassen sich leichter in Roboter integrieren, so dass sie einfacher und schneller einsatzbereit sind.
● Geringere Kosten: 3D-Sensoren werden immer erschwinglicher, was sie zu einer wirtschaftlichen Option für viele Anwendungen macht.
● Höhere Genauigkeit: 3D-Sensoren bieten eine höhere Genauigkeit als traditionelle Sensoren und verbessern so die Qualität und Präzision der Roboteraufgaben.

3D-Sensoren revolutionieren die Robotik, indem sie es ermöglichen, Roboter zu entwickeln, die auf natürlicher und intuitiver Weise mit ihrer Umgebung interagieren können. Diese Sensoren tragen dazu bei, intelligentere und vielseitigere Roboter zu gestalten, die für verschiedene Zwecke wie Navigation, Objekterkennung, Bewegungsverfolgung, Sicherheit und Überwachung sowie medizinische Anwendungen eingesetzt werden können.



Die 3D-Sensortechnologie entwickelt sich ständig weiter und wird immer anspruchsvoller. Dies eröffnet zweifellos neue Möglichkeiten für noch innovativere Anwendungen in der Zukunft. Bislang haben 3D-Sensoren in der Robotik ihr enormes Potenzial bewiesen, indem sie die Art und Weise, wie alltägliche Aktivitäten wahrgenommen und durchgeführt werden, maßgeblich verändert haben. Es wird spannend sein, zu sehen, welche Fortschritte die Zukunft für 3D-Sensoren und die Robotik bereithält.
