Inline-Messung von Hilfsrahmen
Mech-Eye 3D-Kameras ermöglichen in dieser Case Study das automatisierte Inline-Messung von Hilfsrahmen mithilfe von 3D-Vision-geführten Robotern.
KUNDENANFORDERUNG
Der vision-geführte Roboter misst präzise die Schlüsselparameter jedes Baugruppenelements am Hilfsrahmen (Durchmesser, Position, Ebenheit usw.). Damit wird sichergestellt, dass die Hilfsrahmen korrekt und sicher zusammengefügt werden können.
DIE MECH-MIND LÖSUNG

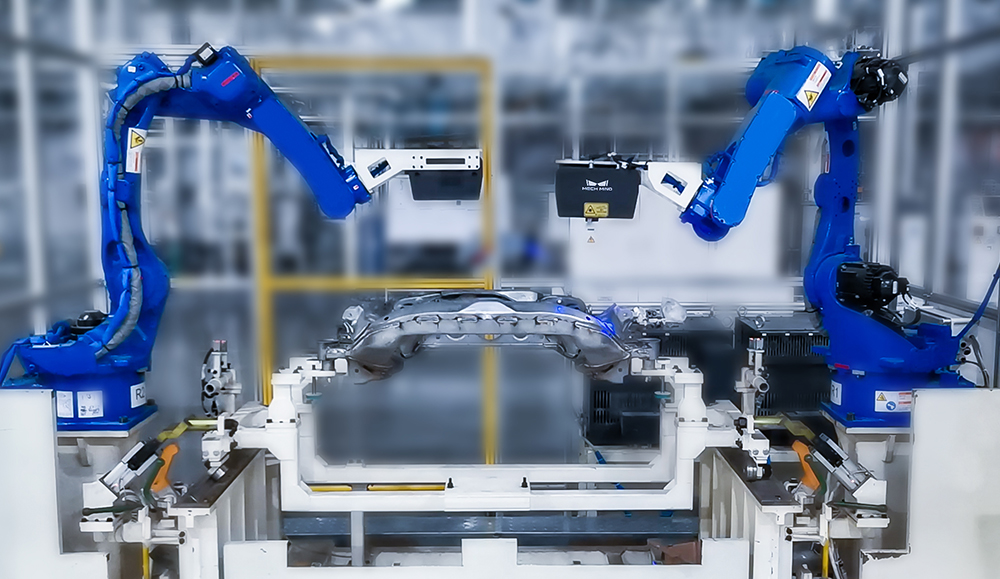

● Die 3D-Kamera Mech-Eye UHP-140-GL erzeugt mit einer Genauigkeit im Mikrometerbereich hochwertige Punktwolkendaten von den Merkmalen der Hilfsrahmen - trotz reflektierenden Oberflächen. ● Das Mech-Mind 3D-Vision-System kann eine Vielzahl von Objekttypen verarbeiten, darunter runde Löcher, Gewindebohrungen, Bolzen, Langlöcher und vieles mehr. ● Zusammenarbeit von mehreren Kameras und Robotern, um Bilder von den Merkmalen aus verschiedenen Blickwinkeln zu erhalten. ● Algorithmen für Bahnplanung und Kollisionserkennung gewährleisten einen zuverlässigen und kollisionsfreien Betrieb auch auf engem Raum.

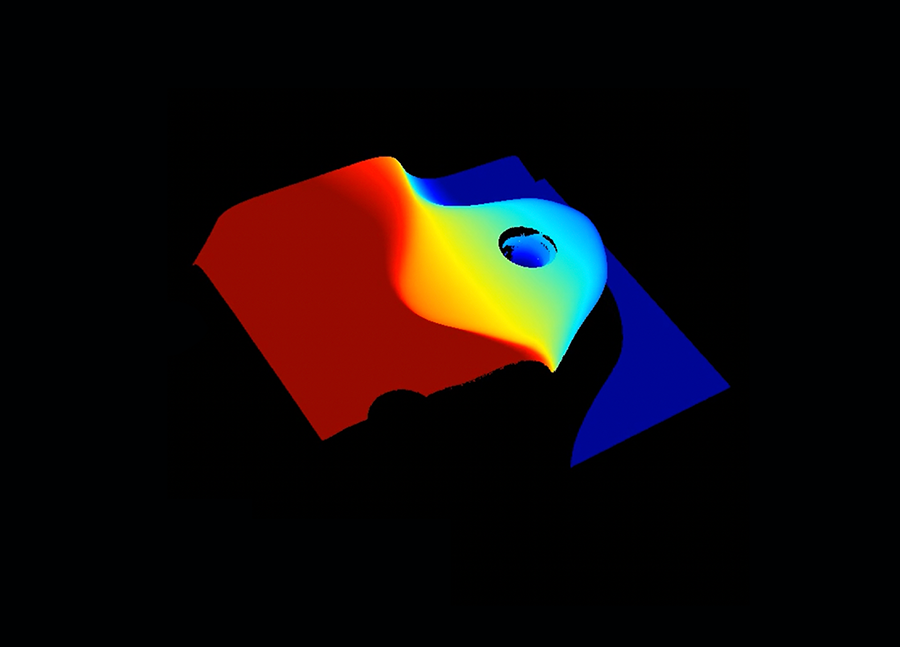

Punktwolken (Gewindebohrung, Farbe nach Höhe gerendert)
RESULTATE
1. Der Kunde kann historische Daten filtern und Messprotokolle ausgeben, wodurch die Datenverwaltung und -organisation erleichtert werden. 2. Der vollautomatisierte Inspektions- und Messprozess verbessert die Produktqualität, um strenge Qualitätsstandards zu erfüllen.
