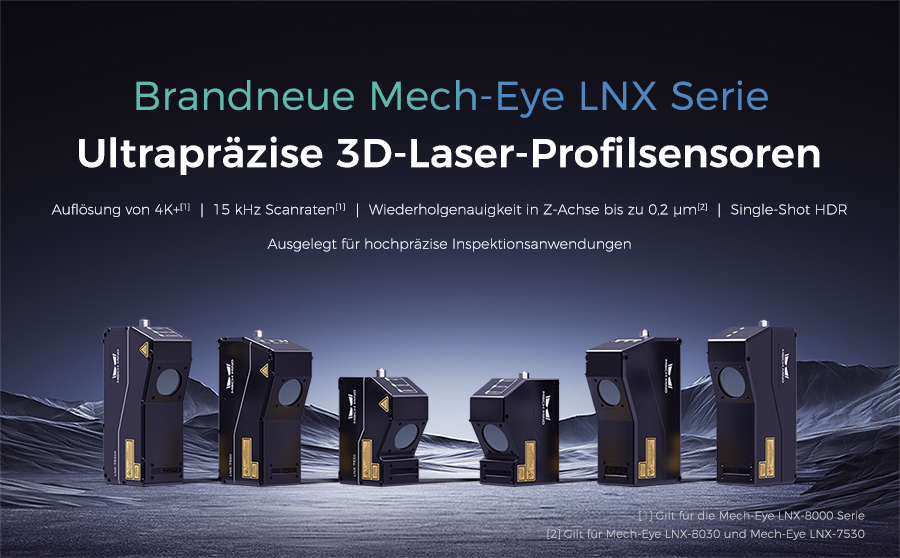

Mech-Mind enthüllt Mech-Eye LNX Serie: Neudefinierung von 3D-Laser-Profilsensoren mit 4K-Auflösung und Scanrate von 15 kHz
2024-06-07
Mech-Mind freut sich, die offizielle Markteinführung der neuen Mech-Eye LNX 3D-Laser-Profilsensoren bekannt zu geben. Die Mech-Eye LNX Serie zeichnet sich durch ein fortschrittliches optisches Design und innovative Bildgebungsalgorithmen aus. Mit bis zu 4.096 Datenpunkten pro Profil in der X-Achse*, einer Scanrate von bis zu 15 kHz* und einer Wiederholgenauigkeit in Z-Achse von bis auf 0,2 µm** können die winzigen Merkmale von Objektoberflächen schnell und genau erfasst werden, so dass eine umfassende und hochpräzise Inline-Messung und -Inspektion möglich ist.
Mech-Eye LNX ist in zwei Serien erhältlich, LNX-8000 und LNX-7500. Diese Sensoren erfüllen die Anforderungen verschiedener Szenarien in Bezug auf Sichtfeld, Präzision und Scanrate und helfen Kunden, die Produktqualität und Produktionseffizienz zu verbessern. In Kombination mit der selbstentwickelten 3D-Mess- und Inspektionssoftware Mech-MSR ermöglicht die Mech-Eye LNX Serie den Partnern einen effizienten Einsatz von 3D-Mess- und Inspektionsanwendungen in Branchen wie Elektronik, Elektroauto-Batterie, Automotive und Photovoltaik.
*Gilt für die Mech-Eye LNX-8000 Serie
**Gilt für Mech-Eye LNX-8030 und Mech-Eye LNX-7530
01 Vorteile von Mech-Eye LNX Serie
Ultrahohe Auflösung und schnelle Scanraten ermöglichen effiziente und genaue Messung und Inspektion

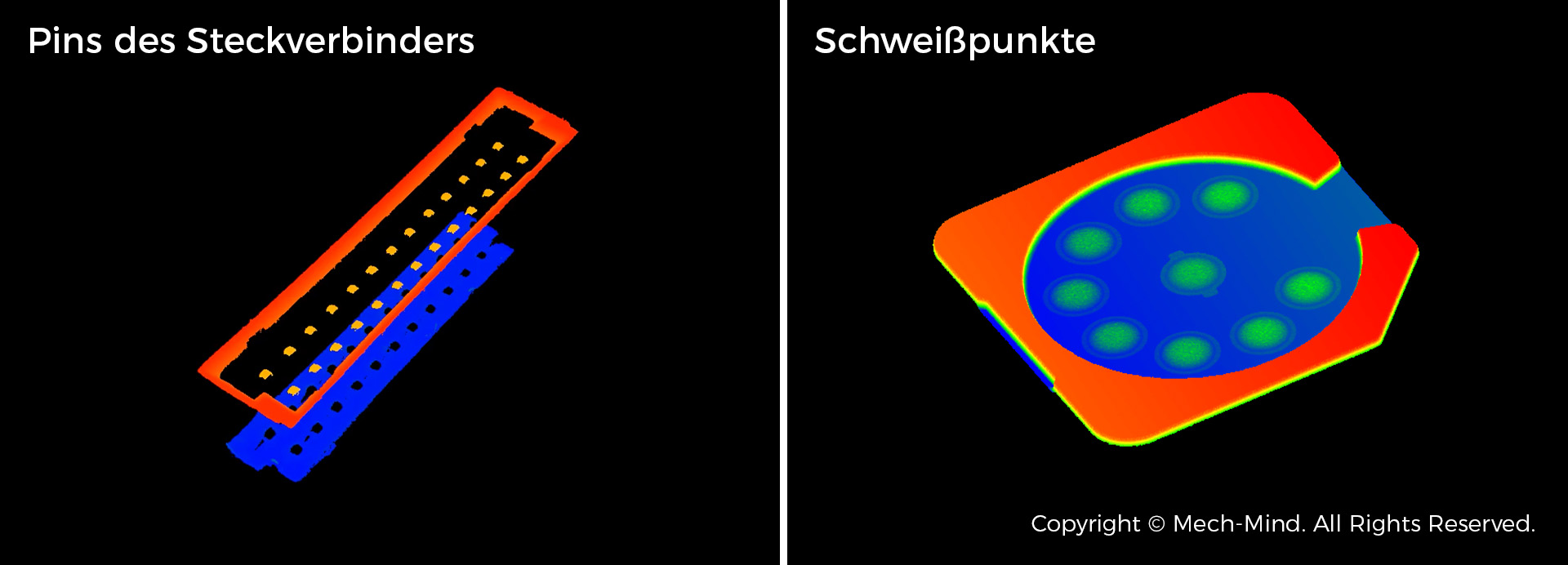

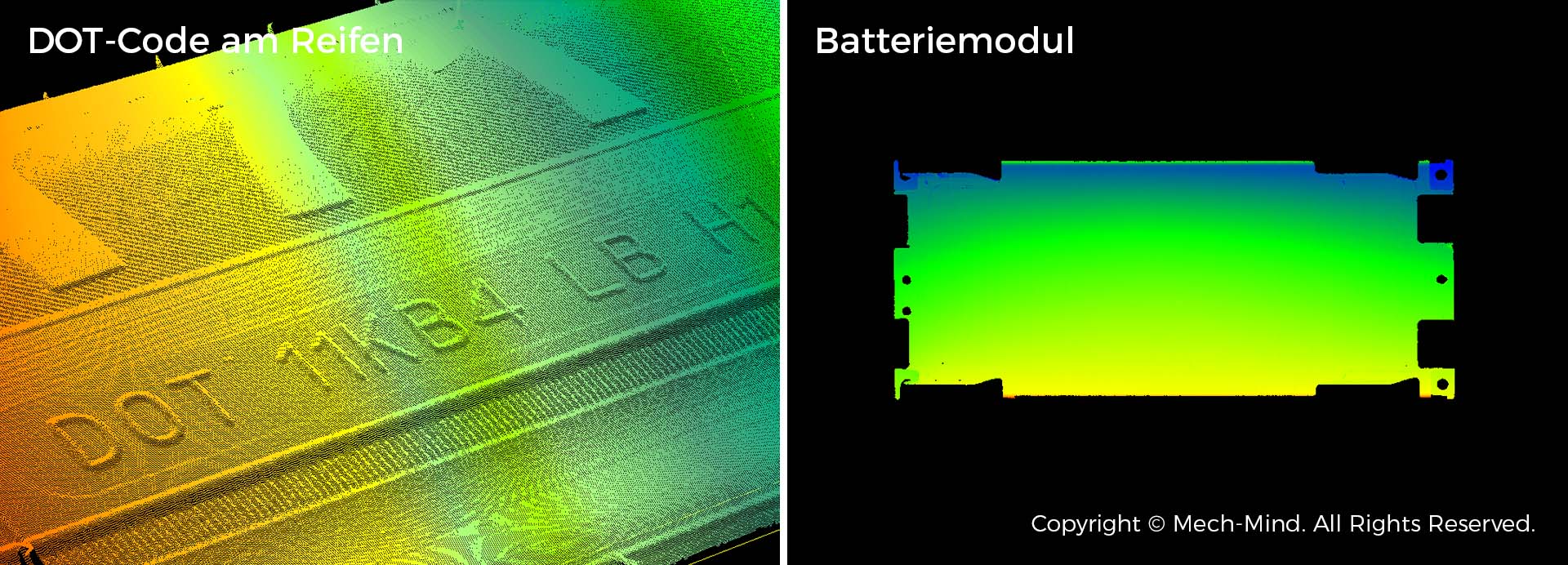

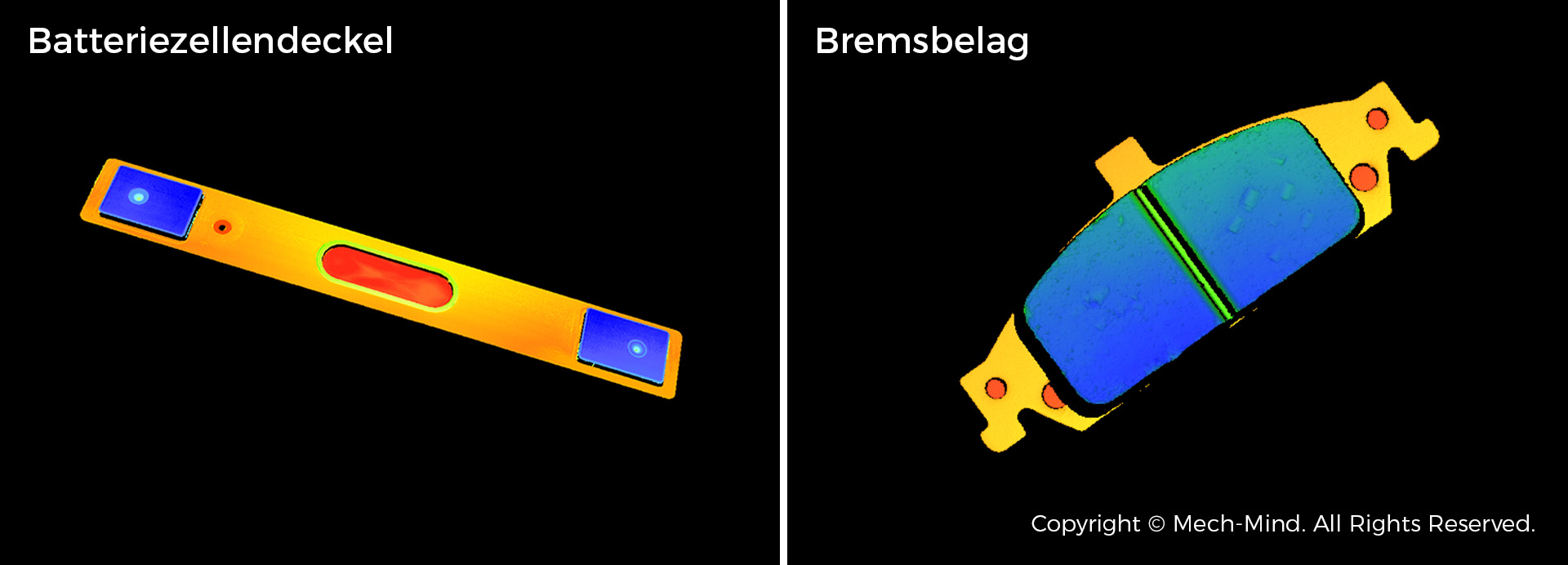

Die Punktwolken wurden mit der Mech-Eye LNX Serie aufgenommen, die Farben wurden nach Höhe gerendert.
Der mit einem hochauflösenden Sensor ausgestattete Mech-Eye LNX liefert bis zu 4.096 Datenpunkte pro Profil* und kann bis zu 15.000 Profile pro Sekunde* scannen. Bei konstantem Scanbereich entlang der X-Achse übertrifft die Mech-Eye LNX Serie herkömmliche 3D-Laser-Profilsensoren durch die Lieferung einer höheren Dichte von Profilpunkten und generiert so vollständigere, detailliertere und genauere 3D-Daten von Zielen. Bei gleichem Abtastintervall kann Mech-Eye LNX ein flächendeckendes Scannen mit extrem hoher Geschwindigkeit erreichen und so schnell die Konturen und feinen Details der Objektoberflächen erfassen.
*Gilt für die Mech-Eye LNX-8000 Serie
**Gilt für Mech-Eye LNX-8030 und Mech-Eye LNX-7530
Fortschrittliches optisches Design und selbstentwickelte Bildgebungsalgorithmen für verbesserte Bildgebungsqualität

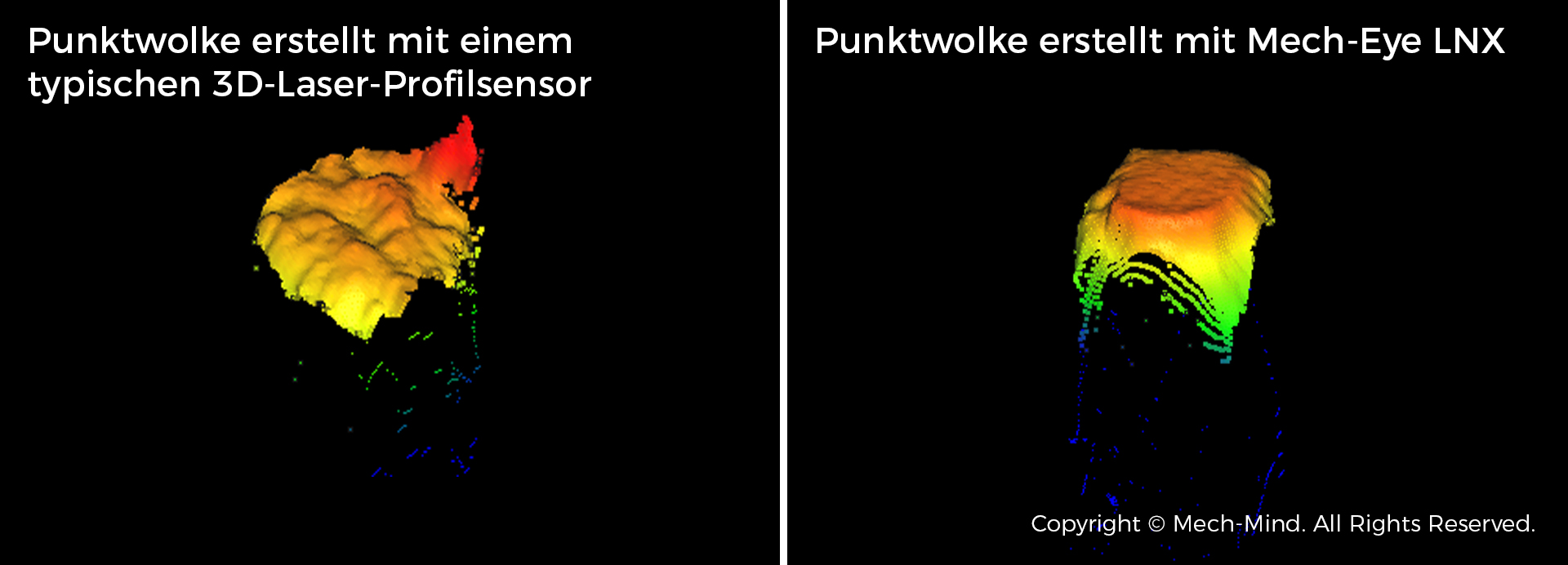

Im Vergleich zu herkömmlichen 3D-Laser-Profilsensoren kann Mech-Eye LNX Störungen wie blinde Flecken und Spikes wirksam unterdrücken und selbst kleinste Pinspitzen genau abbilden.

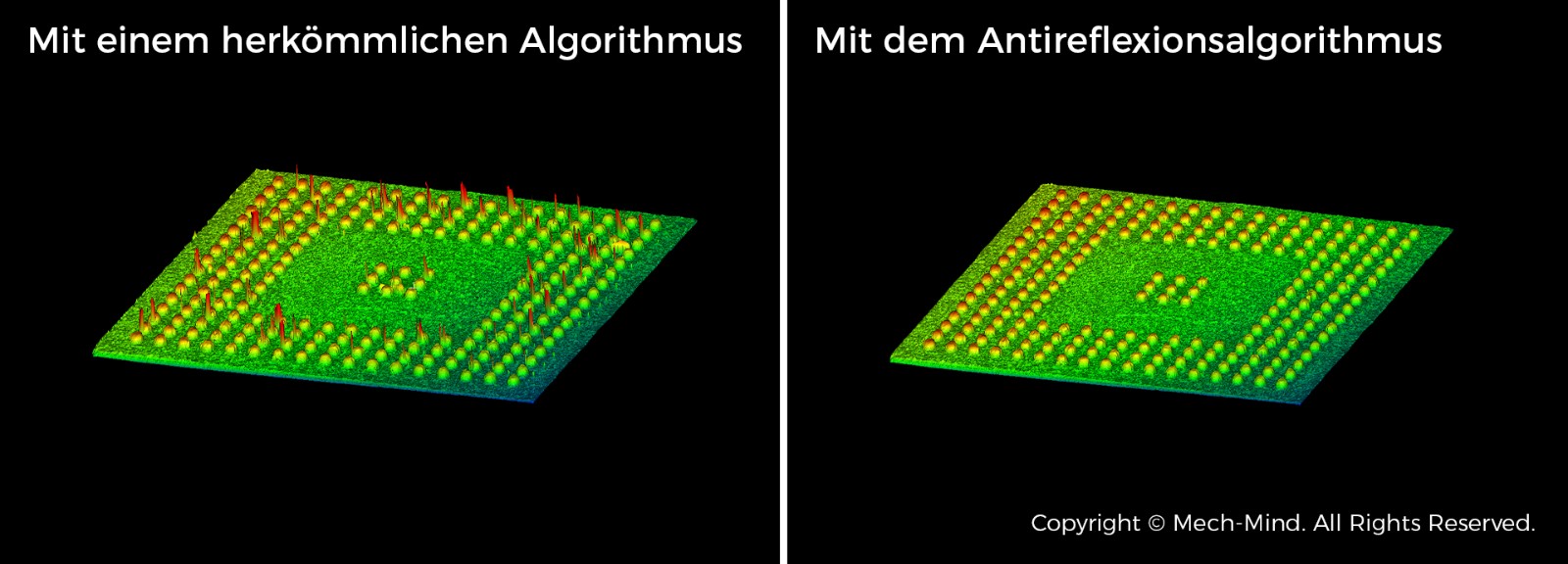

Durch den Einsatz des patentierten Antireflexions-Algorithmus kann Mech-Eye LNX Ausreißer, die durch Interreflexion verursacht werden, effektiv eliminieren und hochwertige Punktwolken für BGAs mit reflektierenden Oberflächen und komplexen Strukturen liefern.
Das selbstentwickelte Lasermodul von Mech-Eye LNX, das mit einer einzigartigen Zylinderlinse ausgestattet ist, strahlt Licht mit einem weiten Sichtfeld und einem engen Fächerwinkel ab, wodurch blinde Flecken deutlich minimiert und der effektive Abbildungsbereich erweitert werden.
Außerdem ist Mech-Eye LNX mit einer selbstentwickelten Linse mit großer Blende ausgestattet, die die empfangene Lichtintensität im Vergleich zu herkömmlichen Linsen um das Vierfache erhöht. Das hochauflösende, verzerrungsarme Design verbessert die Bildgebungsqualität erheblich.
In Kombination mit hochmodernen Bildgebungsalgorithmen kann Mech-Eye LNX auch herausfordernde Situationen wie Reflexionen, Verdeckungen und Interreflexionen effizient bewältigen. Dank der verbesserten Störungsresistenz erzeugt die LNX Serie vollständige und genaue Punktwolken, wodurch präzise und zuverlässige Messergebnisse gewährleistet werden.
Präzise und zuverlässige Messung und Inspektion erfüllen die Anforderungen der industriellen Qualitätsinspektion

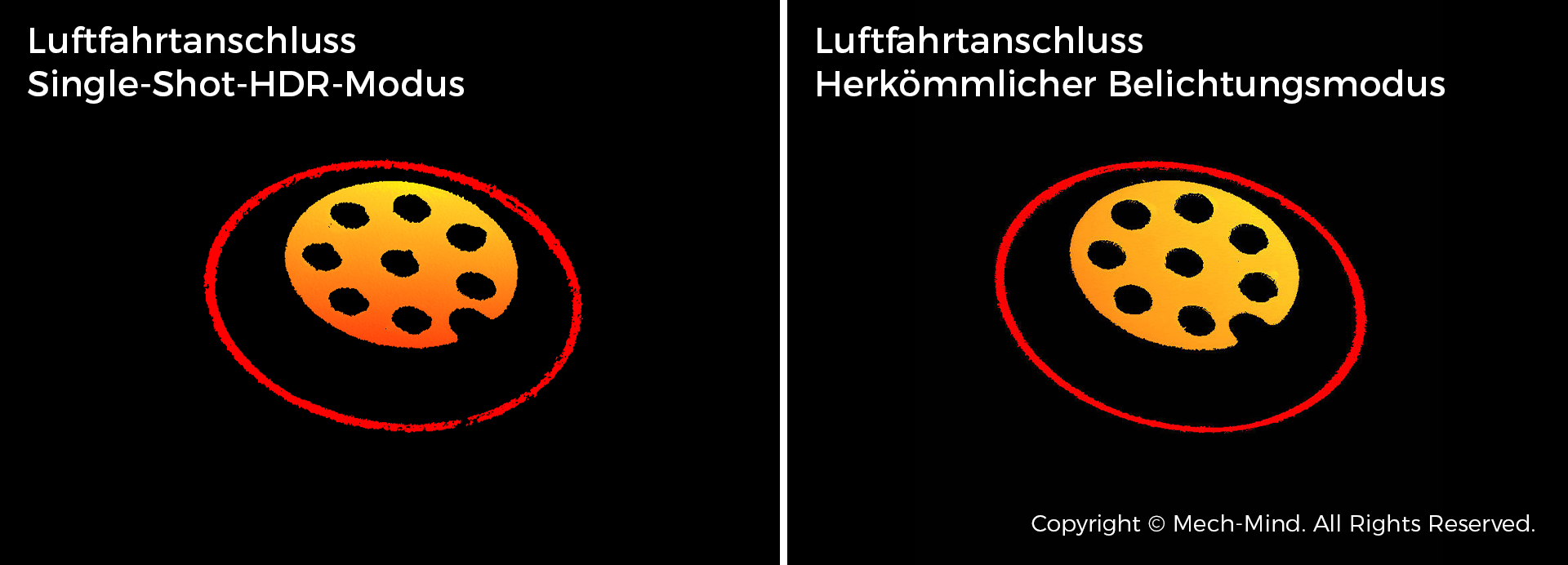

Im Single-Shot-HDR-Modus sind die von Mech-Eye LNX aufgenommenen 3D-Daten vollständiger und detaillierter.
Die Mech-Eye LNX Serie ist mit der Single-Shot-HDR-Funktion ausgestattet, die es ermöglicht, sowohl dunkle (geringe Reflektivität) als auch reflektierende (hohe Reflektivität) Oberflächen in einer Aufnahme zu scannen und hochwertige 3D-Punktwolken zu erstellen. Dies verkürzt nicht nur die Zykluszeit erheblich, sondern verbessert auch die Kompatibilität mit zusammengesetzten Objekten (dunkel und reflektierend), was eine präzise und zuverlässige Messung und Inspektion mit hohen Produktionsgeschwindigkeiten gewährleistet.

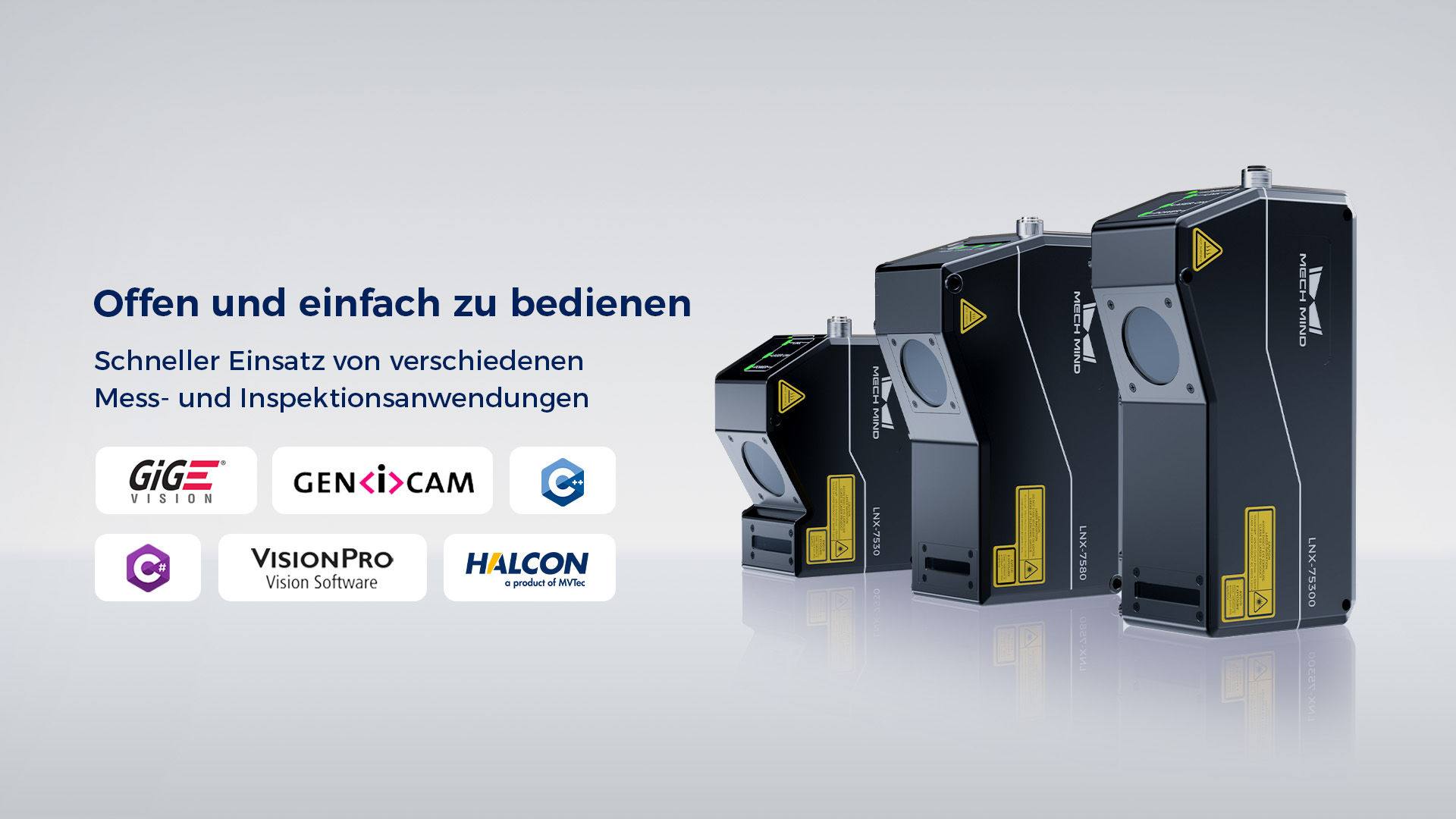

Offene Schnittstelle für einfache Integration und zukünftige Entwicklung
Die Mech-Eye LNX Serie bietet mehrere Modelle, um den Anforderungen der verschiedenen Anwendungen in unterschiedlichen Szenarien gerecht zu werden. Wir empfehlen die Mech-Eye LNX-8000 Serie für die Messung feiner Merkmale (z.B. Dellen, Vorsprünge, usw.) und die Mech-Eye LNX-7500 Serie für die Messung geometrischer Merkmale (z.B. Abmessungen, Ebenheit, usw.) von Messobjekten.
Die Mech-Eye LNX Serie bietet ein mehrsprachiges SDK, einschließlich C++ und C#, sowie umfassende Entwicklungsbeispiele und Dokumentationen, die den Benutzern eine einfache Integration in verschiedene Entwicklungsumgebungen ermöglichen. Über die Schnittstellen GenICam und GigE Vision lässt sich das Modell außerdem problemlos mit HALCON, VisionPro, Matrox und anderer Bildverarbeitungssoftware von Drittanbietern verbinden, so dass die Benutzer die Anpassung zwischen Kamera und Software schnell vornehmen können.
In Kombination mit Mech-MSR ermöglicht es einen One-Stop-Einsatz einer Vielzahl von Mess- und Inspektionsanwendungen

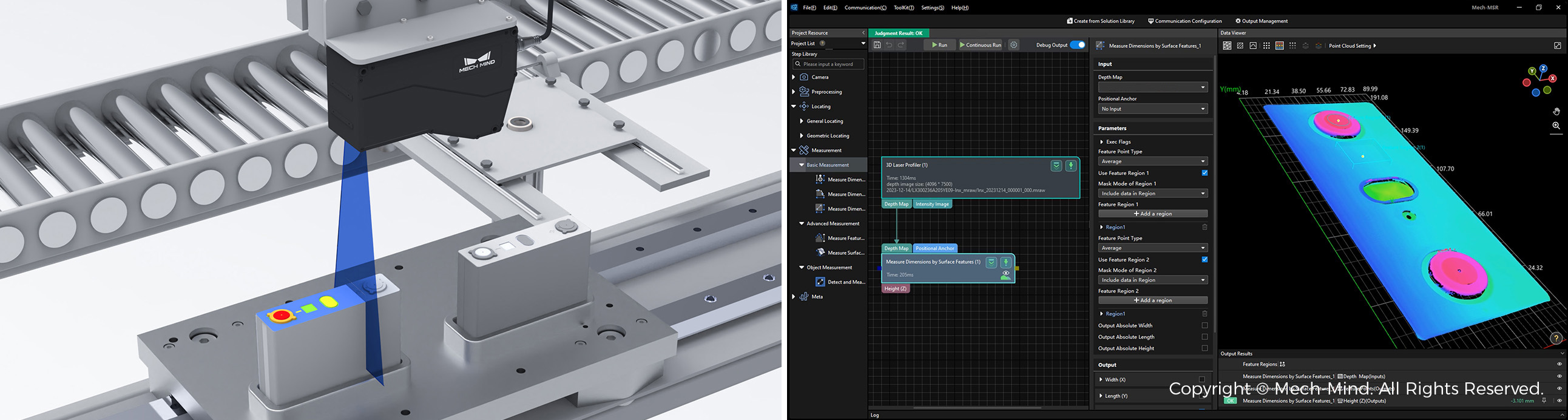

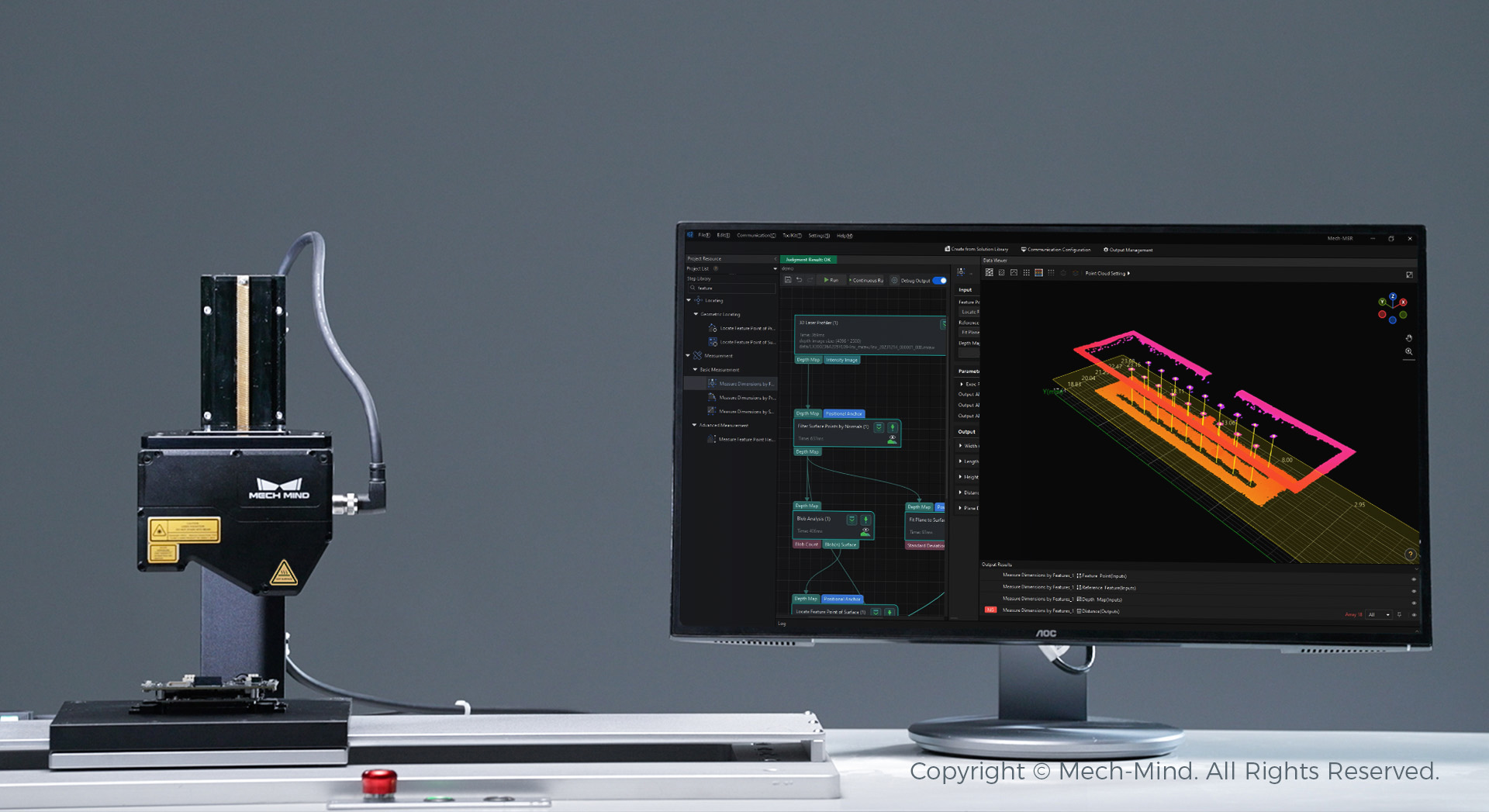

Mech-Eye LNX mit Mech-MSR für One-Stop-Einsatz von 3D-Mess- und Inspektionsanwendungen
Mech-Eye LNX integriert sich nahtlos in Mech-MSR und ermöglicht so einen One-Stop-Einsatz von 3D-Mess- und Inspektionsanwendungen. Mit einer codefreien grafischen Benutzeroberfläche und robusten integrierten Messalgorithmen ermöglicht Mech-MSR den Benutzern die schnelle Erstellung von Inspektionslösungen ohne Expertise und die Ausgabe von Messergebnissen mit nie dagewesener Effizienz und Präzision.
02 Wichtige Spezifikationen

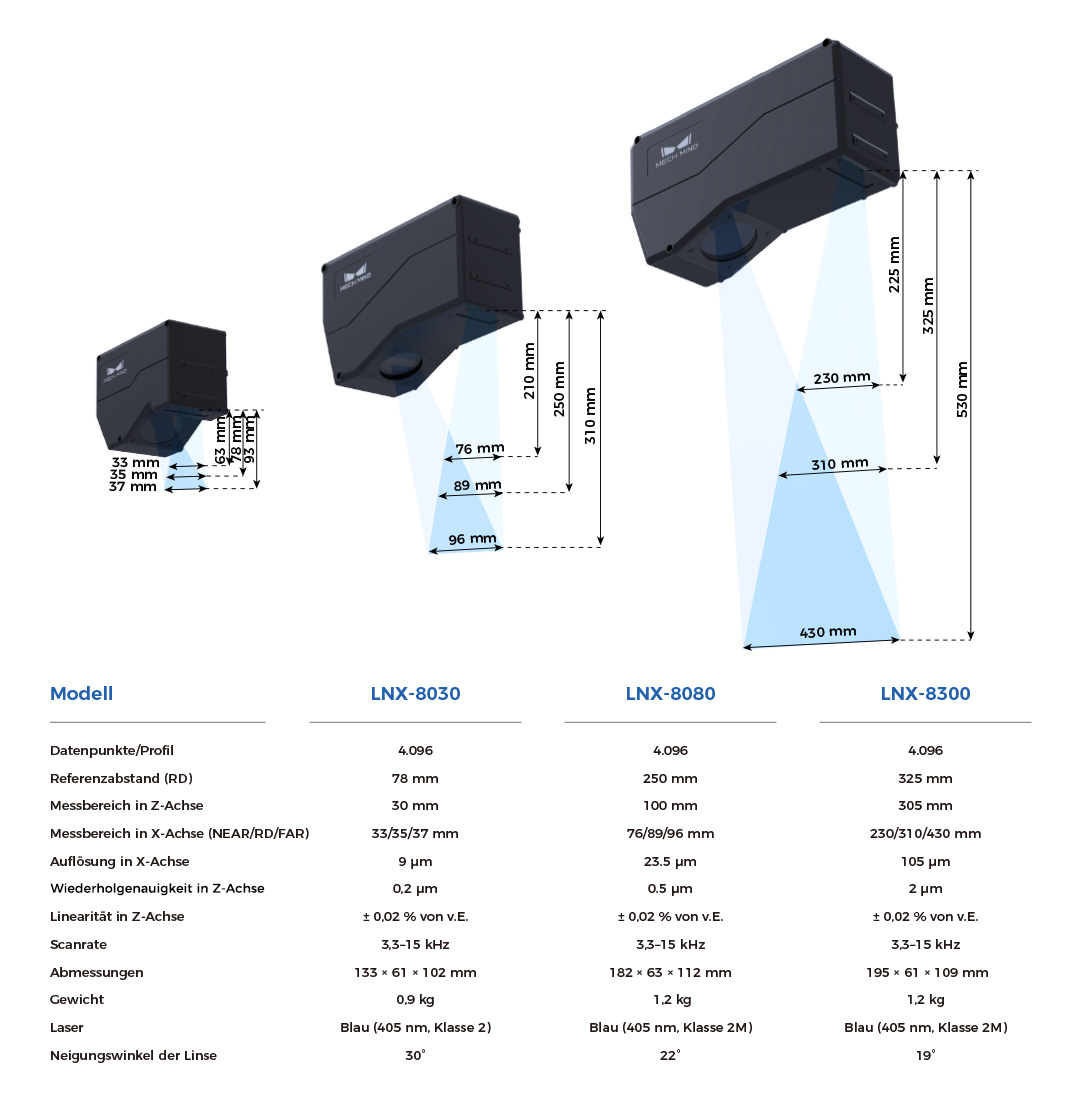

Mech-Eye LNX-8000 Serie

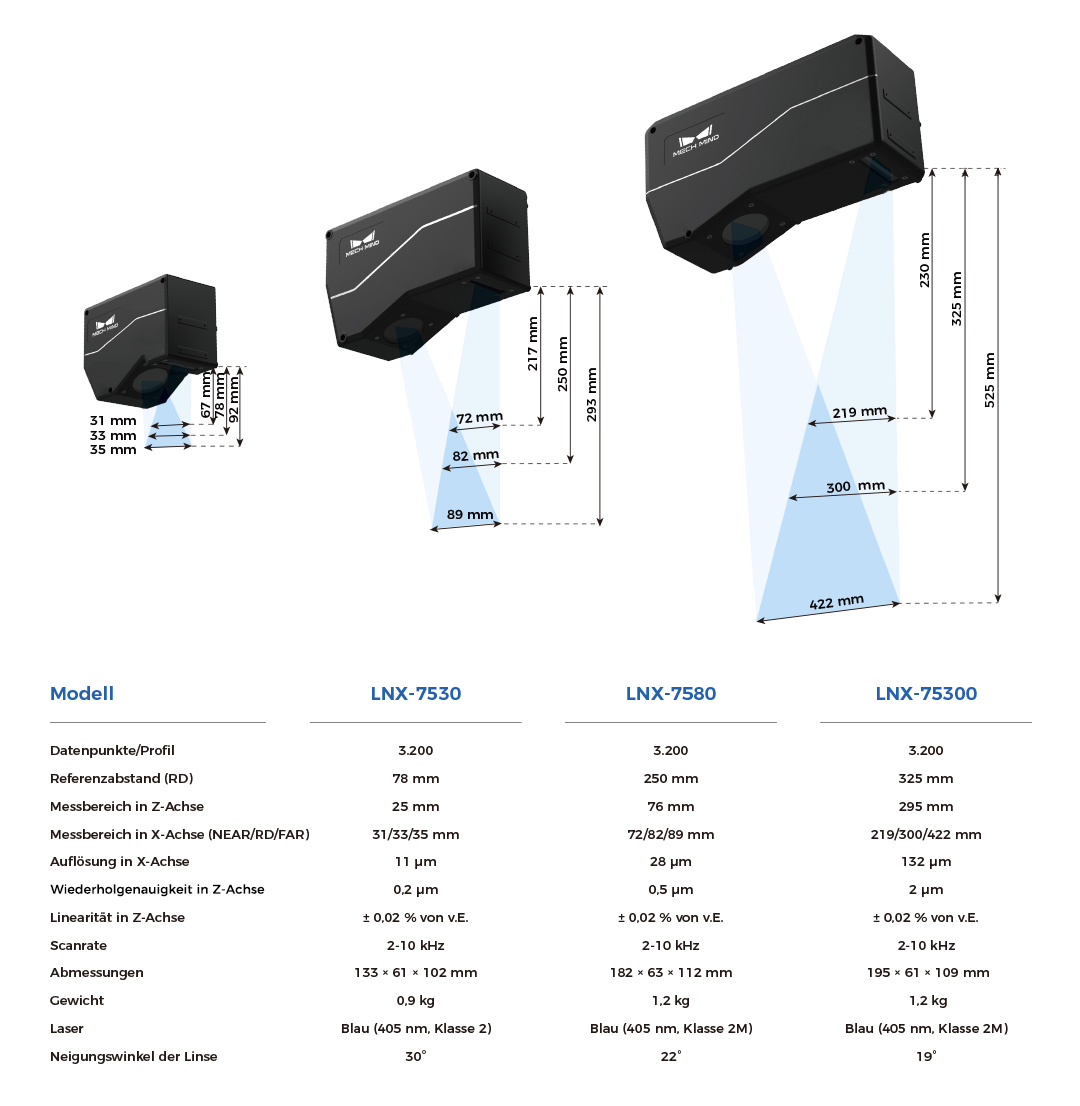

Mech-Eye LNX-7500 Serie
03 Anwendungen
Höhenmessung der Pins

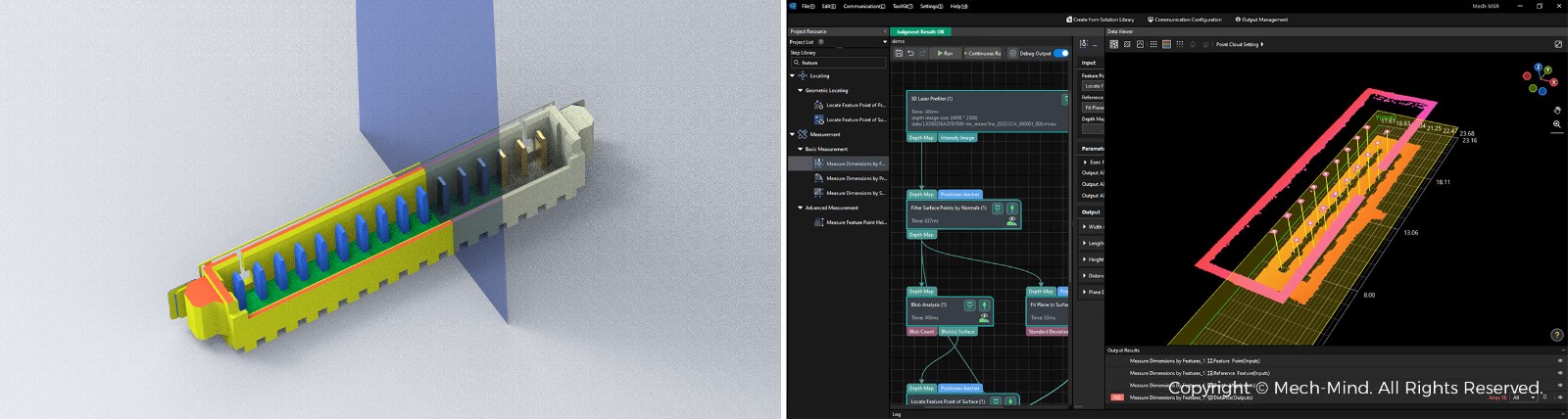

Anwendungsszenario und Mech-MSR-Messschnittstelle
Technische Anforderungen: Messwiederholgenauigkeit <0,02 mm, Bildverarbeitungszykluszeit <2 s
Die Herausforderung: Pins sind schwierig zu scannen und zu messen, da sie winzig und stark reflektierend sind und in unterschiedlichen Höhen und Materialien vorliegen.
Empfohlene Produkte: Mech-Eye LNX-7530, Mech-MSR
Das Ergebnis: Messwiederholgenauigkeit <0,01 mm, Bildverarbeitungszykluszeit <0,8 s.
Höhenmessung des Batteriezellendeckels
Anwendungsszenario und Mech-MSR-Messschnittstelle
Technische Anforderungen: Messwiederholgenauigkeit <0,05 mm, Bildverarbeitungszykluszeit <2 s
Die Herausforderung: Die Batteriezellendeckel sind schwer zu scannen und zu messen, da die Oberfläche stark reflektierend ist und sie sich in der Produktionslinie mit hoher Geschwindigkeit bewegen.
Empfohlene Produkte: Mech-Eye LNX-8080, Mech-MSR
Das Ergebnis: Messwiederholgenauigkeit <0,03 mm, Bildverarbeitungszykluszeit <0,3 s.

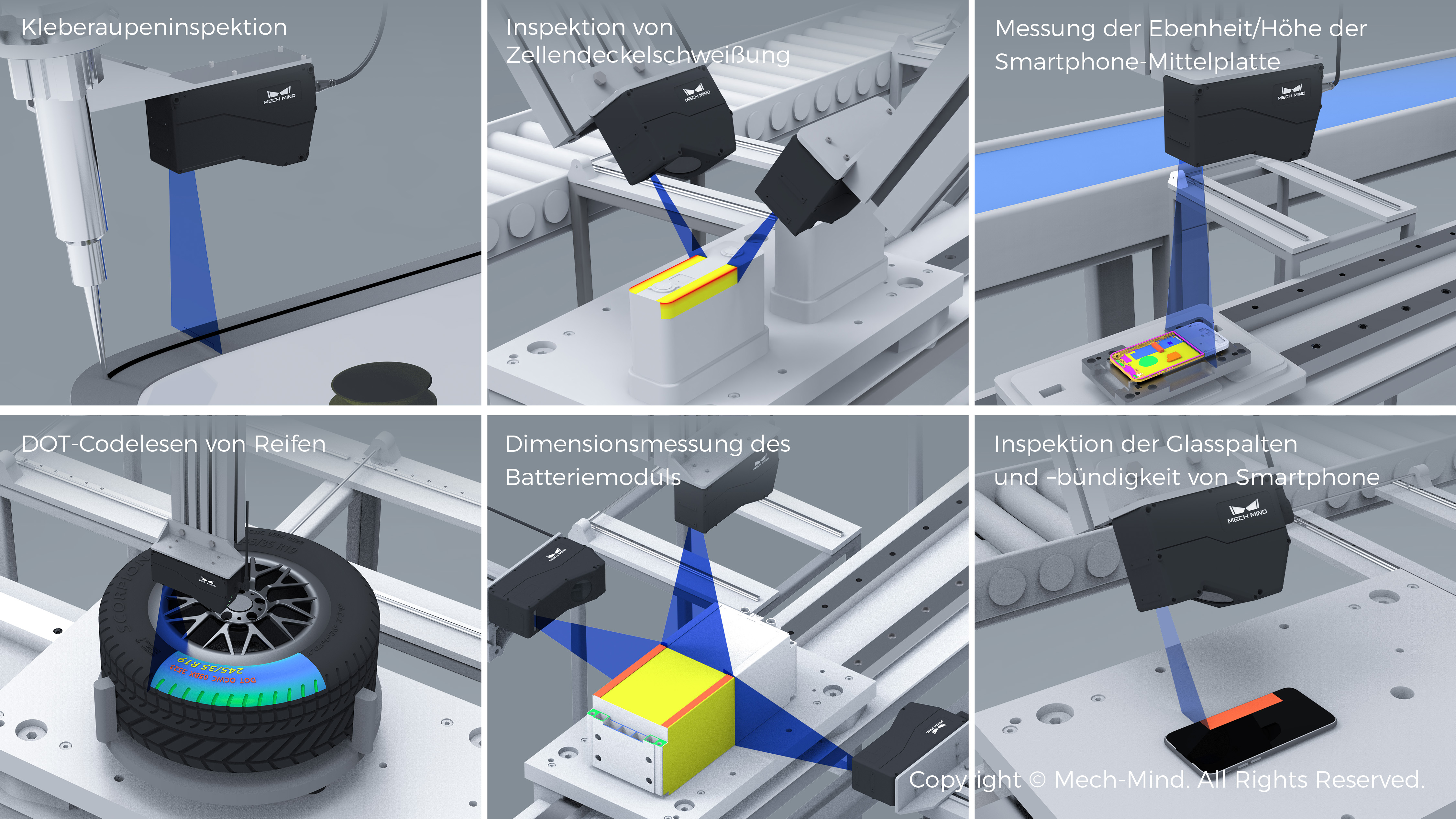

Weitere Anwendungsszenarien
Die Mech-Eye LNX Serie ist IP67-zertifiziert und gewährleistet einen langfristigen stabilen Betrieb in anspruchsvollen industriellen Umgebungen. Sie haben mehrere internationale Zertifizierungen wie CE, FCC, VCCI, KC, ISED und NRTL erhalten, was ihre Sicherheit und Haltbarkeit unterstreicht. Mech-Mind verfügt über ein kompetentes Liefer- und After-Sales-Team, das Kunden auf der ganzen Welt schnelle Reaktionen und Unterstützung bietet.
